- 名称：TBRS101低频磁场天线10Hz-1MHz
- 厂商：TEKBOX
型号：TBRS101
描述：TBRS101低频磁场天线10Hz-1MHz测试用于确定安装在强辐射磁场附近的设备对磁场的敏感性，以及其在30Hz至100kHz频率范围内承受这些磁场的能力。
TBRS101低频磁场天线10Hz-1MHz
MIL-STD-461G RS101测试用于确定安装在强辐射磁场附近的设备对磁场的敏感性，以及其在30Hz至100kHz频率范围内承受这些磁场的能力。
TBRS101环形天线组由TBRS101-TX辐射环、TBRS101-RX场监测环和TBCCP1-2K70组成。
TBRS101-TX辐射环用于产生低频磁场辐射。在测试过程中，当辐射环的前沿与被测设备（EUT）表面接触时，绕组与EUT之间的距离为5厘米。该测试适用于30Hz至100kHz的频率范围。MIL-STD-461G的第5.20节规定了测试设置和测量程序。
TBRS101-TX辐射环由一个直径为12厘米的线圈构成，线圈由20匝12 AWG规格（2毫米）的铜线绕制而成。绕组的直流电阻为50毫欧。通过向输入香蕉插头施加射频电流，该环产生垂直于包含平面的磁场强度或磁通密度。
TBRS101-RX场监测环由一个直径为4.1厘米的线圈构成，线圈由51匝7股41 AWG利兹线绕制，并置于屏蔽体内。绕组的直流电阻为4.1欧姆。该环接收距离TBRS101-TX辐射环绕组5厘米处垂直于包含平面的磁场辐射，并在其输出端口产生与B场/H场辐射强度成比例的电压信号。

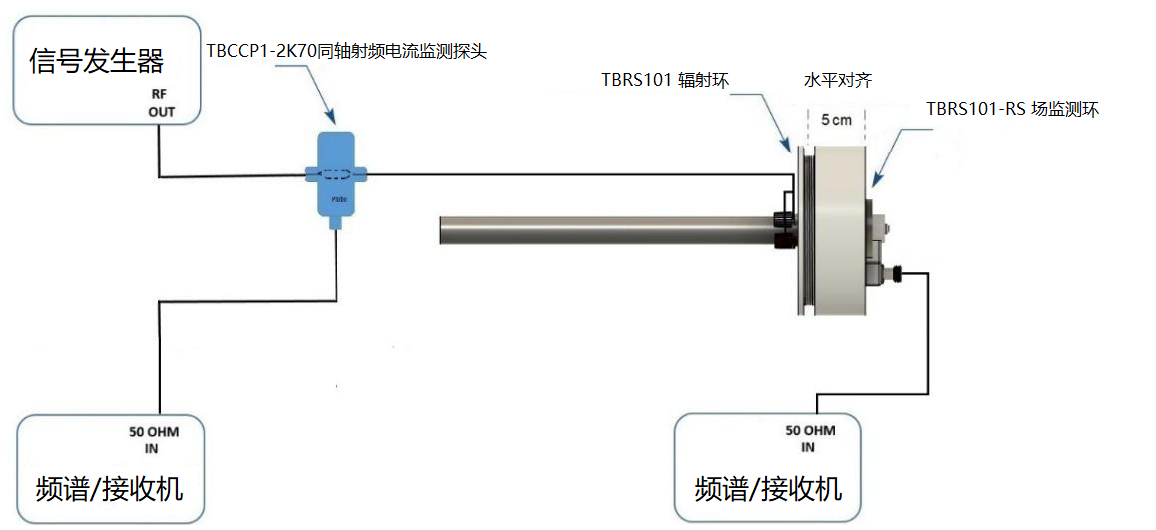

作为可选配件，TBCCP1-2K70同轴射频电流监测探头在9kHz至30MHz频率范围内具有0dBΩ（1V/A）的平坦传输阻抗（负载为50Ω时），可用于校准目的。
TBRS101低频磁场天线10Hz-1MHz
技术指标
|
TBRS101-TX 辐射环 |
|
|
天线类型 |
辐射环形天线 |
|
频率范围 |
30Hz – 100KHz（10Hz-1MHz） |
|
测试标准 |
MIL-STD-461G / RE101 |
|
环直径 |
12 cm |
|
环结构 |
20匝 12 AWG利兹线2mm铜线 |
|
环线圈直流电阻 |
50mΩ（标称值） |
|
线圈自感 |
90µH |
|
接头 |
香蕉头-公 |
|
尺寸 |
8.2 x 15.2 x 15.2 cm @无安装杆 38 x 15.2 x 15.2 cm @带无安装杆 |
|
重量 |
0.5 Kg |
|
质保 |
1年 |
|
标准配置 |
天线、校准数据、说明书 |
|
TBRS101-RX 监测环 |
|
|
天线类型 |
无源监测环形天线 |
|
频率范围 |
30Hz – 100KHz（10Hz-1MHz） |
|
测试标准 |
MIL-STD-461G / RE101 |
|
环直径 |
4.1 cm |
|
环结构 |
51匝 7股 41 AWG利兹线 |
|
环线圈直流电阻 |
4.1Ω（标称值） |
|
线圈自感 |
180µH |
|
连接器 |
N型-母，50Ω |
|
天线转换系数 |
±3dB @与MIL-STD-461G标准中RE101验证相比 |
|
尺寸 |
4.37 x 5.42 x 7.92 cm |
|
重量 |
0.1 Kg |
|
质保 |
1年 |
|
标准配置 |
天线、校准数据、说明书 |
