- 名称：TBCG1-25MHz梳状信号源30MHz-6GHz
- 厂商：TEKBOX
型号：TBCG1-25MHz
描述：TBCG1-25MHz梳状信号源30MHz-6GHz一款带有内置天线的辐射式梳状谱发生器，基频为 25 MHz。它能够辐射出高达 6GHz 的梳状频谱。该梳状谱发生器的设计和特性使其能够作为在消声室、TEM/GTEM 室、屏蔽室等环境中测试辐射噪声测量装置的粗略参考。
TBCG1-25MHz梳状信号源30MHz-6GHz

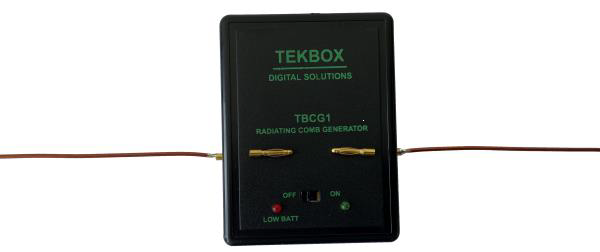

TBCG1-25MHz 是一款带有内置天线的辐射式梳状谱发生器，基频为 25 MHz。它能够辐射出高达 6GHz 的梳状频谱。该梳状谱发生器的设计和特性使其能够作为在消声室、TEM/GTEM 室、屏蔽室等环境中测试辐射噪声测量装置的粗略参考。它是一款便携式设备，由 9V 碱性电池供电。梳状谱发生器还提供了偶极子元件的连接功能，可以通过 2mm 连接器将偶极子元件与内置天线并联连接。其紧凑的尺寸使其便于插入外壳中以检查射频泄漏。
TBCG1-100MHz 是一款带有内置天线的辐射式梳状谱发生器，基频为 100 MHz。它能够辐射出高达 6GHz 的梳状频谱。该梳状谱发生器的设计和特性使其能够作为在消声室、TEM/GTEM 室、屏蔽室等环境中测试辐射噪声测量装置的粗略参考。
应用
1. 干扰源
2. 屏蔽效能验证
TBCG1-25MHz梳状信号源30MHz-6GHz
TBCG1-25MHz
|
基本频率 |
25MHz |
|
宽频 |
30MHz – 6GHz |
|
精度 |
±3dB |
|
工作电压 |
9V DC |
|
功耗 |
80mA |
|
尺寸 |
80 × 61 × 27 mm |
|
重量 |
76g |
|
质保 |
1年 |
|
标准配置 |
说明书 |
警告：
TBCG1-25MHz 辐射的频谱范围广泛，显著超过任何 CISPR 标准中规定的辐射噪声限值。为避免对其他电子产品造成干扰，请仅在屏蔽环境中使用。
使用后请关闭设备，以防止电池耗尽（工作电流 ION = 80mA）。
TBCG1-100
|
基本频率 |
100MHz |
|
宽频 |
30MHz – 6GHz |
|
精度 |
±2.5 dB |
|
工作电压 |
9V DC |
|
功耗 |
175mA |
|
尺寸 |
80 × 61 × 27 mm |
|
重量 |
76g |
|
质保 |
1年 |
|
标准配置 |
说明书 |
警告：
TBCG1-100MHz 辐射的频谱范围广泛，显著超过任何 CISPR 标准中规定的辐射噪声限值。为避免对其他电子产品造成干扰，请仅在屏蔽环境中使用。
使用后请关闭设备，以防止电池耗尽（工作电流 ION = 175mA）。
