- 名称：TBL05100-1B LISN人工电源网络（线性阻抗稳定网络）100A
- 厂商：TEKBOX
型号：TBL05100-1B
描述：TBL05100-1B LISN人工电源网络（线性阻抗稳定网络）100A
TBL05100-1B LISN人工电源网络（线性阻抗稳定网络）100A
TBL05100-1-B是一款通用的5µH LISN（线路阻抗稳定网络），符合多项标准的要求。TBL05100出厂时已跳线设置为50Ω//5µH+1Ω，满足CISPR16-1-2和CISPR 25的阻抗、相位和隔离规格。通过设置内部跳线，可将其转换为支持 CISPR 25、MIL-STD-461G、ISO11452-4 和 ISO 7637-2 等标准的 50Ω // 5µH变体。通过添加外部10F电容器，其阻抗将满足DO-160规范。

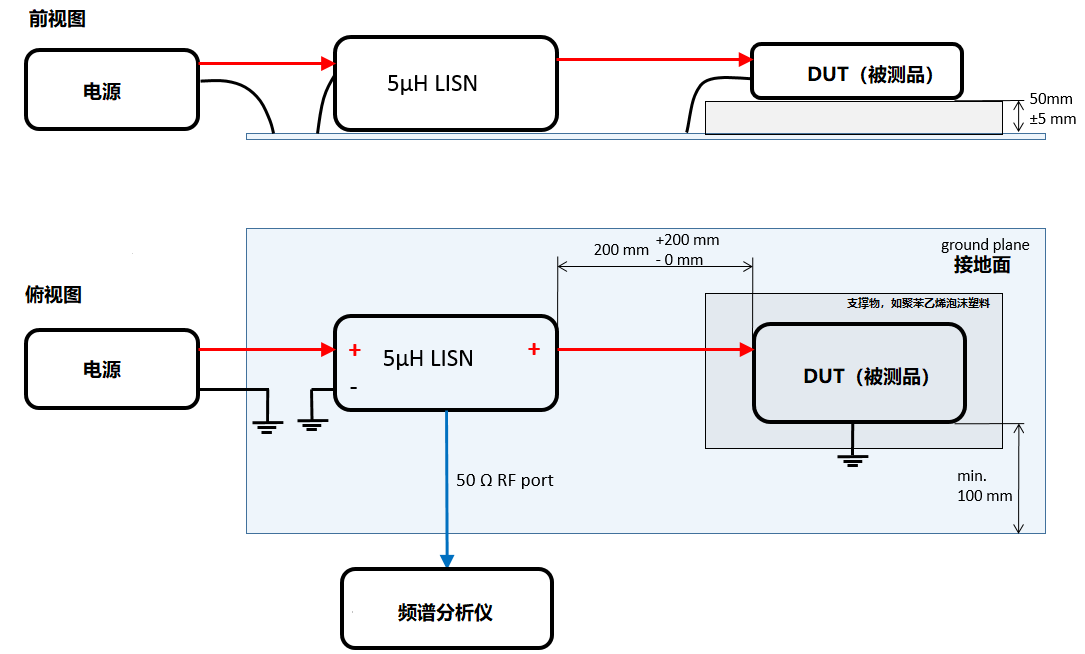

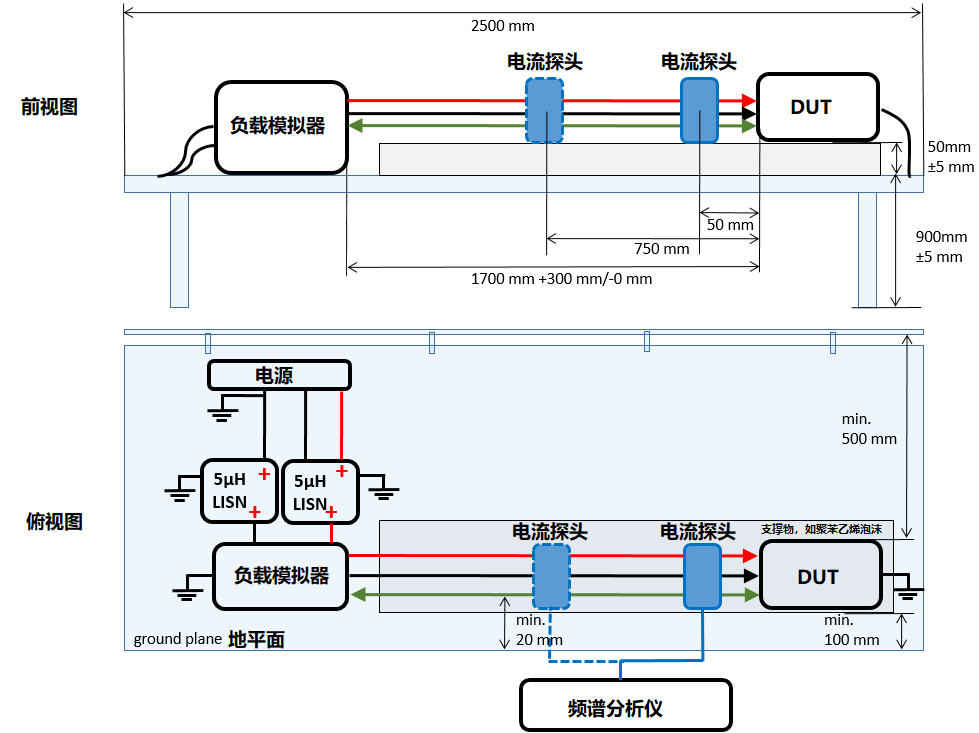

该 LISN 插入被测设备（EUT）的电源线路中。可以通过频谱分析仪或测量接收器在 BNC 连接器上监测 EUT 电源端子的传导噪声。5µH 电感器将电源端子与 EUT 端子解耦。
结合使用两个TBL05100-1B和LISN Mate（TBLM02），可以分别测量共模和差模噪声。该设备配备了一条BNC公头转N公头RG232电缆、配套连接器和接地支架，以便将其连接到接地平面。
产品特点
符合CISPR 16-1-2、CISPR 25、MIL-STD-461G
支持多标准MIL-STD-461G、ISO11452-4、ISO7637-2、DO-160
适用交流、直流
多个组成三相测量
外观设计简单方便
应用
1. 传导骚扰测试
2. 线路阻抗稳定
TBL05100-1B LISN人工电源网络（线性阻抗稳定网络）100A
技术指标
|
类型 |
50Ω // 5μH + 1Ω； 50Ω // 5μH |
|
适用标准 |
CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 and ISO 7637-2 |
|
频率范围 |
10KHz-400MHz |
|
直流电阻 |
＜5 mΩ Source+ to EUT+; < 5 mΩ Source- to EUT- |
|
最大电流 |
100A @ 热特性请见图 |
|
工作电压 |
0 – 1000V DC，0-500V AC（50/60Hz），250V AC 400Hz |
|
大电流端子 |
公头 Phoenix Contact 1762741；母头 1762592 默认2个母端 |
|
RF接口 |
BNC 母头 |
|
跳线 |
Harwin D3087-98 |
|
尺寸 |
300 × 150 × 150 mm |
|
重量 |
2.7 Kg |
|
质保 |
1年 |
|
标准配置 |
说明书、线缆、转接头、校准证书 |
