- 名称：TBL5008-2B人工电源网络（差共模测试）8A 9K-30M
- 厂商：TEKBOX
型号：TBL5008-2B
描述：TBL5008-2B人工电源网络（差共模测试）8A 9K-30M是一款线路阻抗稳定网络，设计用于测量电源线上的传导发射，频率范围为9kHz至30MHz，符合CISPR 16-1-2标准。该设备设计用于测试单相交流供电设备，电源电压最高为250V和8A。可以在相线和中线导体上测量传导噪声。TBL5008-2B具有每个通道的独立测量输出，以便连接共模/差模分离器（LISN Mate）
TBL5008-2B人工电源网络（差共模测试）8A 9K-30M
TBL5008-2B是一款线路阻抗稳定网络，设计用于测量电源线上的传导发射，频率范围为9kHz至30MHz，符合CISPR 16-1-2标准。该设备设计用于测试单相交流供电设备，电源电压最高为250V和8A。可以在相线和中线导体上测量传导噪声。TBL5008-2B具有每个通道的独立测量输出，以便连接共模/差模分离器（LISN Mate），一个PE开关用于模拟延长线，以及人工手连接。该设备提供特定国家/地区的EUT连接器。
应用
传导骚扰测试
差共模分离测量
传导发射的预测试

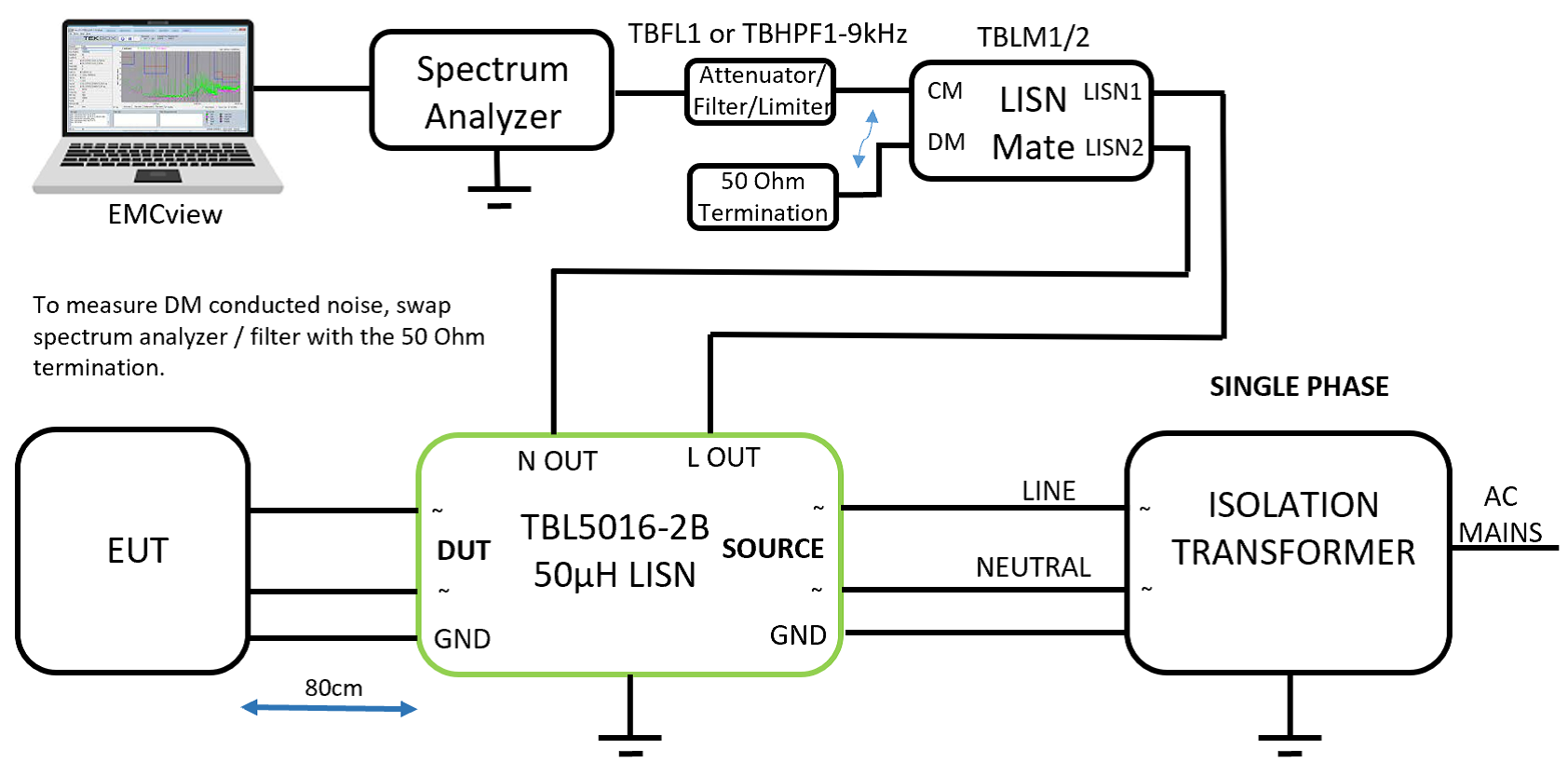

交流电源供电的产品完成认证符合性测量需要很多测试设备，如电波暗室或屏蔽室、符合CISPR 16要求的测量接收机、50μH LISN（线性阻抗稳定网络/人工电源网络）和隔离变压器、符合规范的测试平台等等，众多设备的投入确保测量准确性和重复性。
预合规测量旨在以远低于全面合规测试的成本，评估被测设备（EUT）的电磁兼容性（EMC）性能。如今，配备EMI中频滤波器和准峰值检测器的低成本频谱分析仪的出现，使得任何开发电子产品的公司都能进行EMC预合规测试。结合我们提供的经济实惠的测试设备，EMC预合规测试系统的成本仅相当于几年前一台标准示波器的价格。
在去电波暗室进行认证符合性测试之前，预测试可以有效的消除电子产品的不确定性。几乎没有任何东西能像EMC预测试设备那样快速地为您带来投资回报。
线性阻抗稳定网络（LISN）
LISN是一种插入电源和DUT（被测器件）电源端子之间的器件。它为DUT供电并通过被测器件的供电电缆的发射提供了定义的阻抗。射频发射的阻抗为50Ω║50μH+5Ω，在指定频率范围内大部分产生50Ω。只有在其带宽的下边缘，阻抗才会降低。LISN的阻抗曲线在EMC测试标准（如CISPR 16-1-2）中有所规定。DUT端子处的发射具有规定的阻抗，可消除电源阻抗的任何影响。因此，噪声频谱的测量幅值变得与电源特性无关：
|
频率范围 |
9KHz-30MHz |
|
阻抗 |
50 Ω ║ (50 µH + 5 Ω) |
|
仿真手 |
220 pF + 511 Ω |
|
可切换PE |
50 Ω ║ 50 µH |
|
输出 |
BNC双路独立输出,用于线路和中性线，接合CM/DM（LISN MATE）连接 |
|
PE切换 |
50Ω ║50µH，模拟电动工具延长线和人工手连接 |
|
最大电流 |
8A @ 23℃ |
|
测量连接器 |
50Ω，BNC |
|
线电压 |
250V（50/60Hz）@MAX @AC/DC |
|
单相 DUT插座 |
特定国家/地区 |
|
工作温度范围 |
+5°C … + 40°C; 5% to 80% RH |
|
电源连接器 |
IEC60320 C13 |
|
机箱接地 |
不锈钢底板，带有4mm安装槽孔 |
|
尺寸 |
350×180×410 mm |
|
重量 |
8 kg |
|
质保 |
1年 |
