- 名称：TBL5016-2B人工电源网络（差共模测试）16A 9K-30M
- 厂商：TEKBOX
型号：TBL5016-2B
描述：TBL5016-2B人工电源网络（差共模测试）16A 9K-30M
TBL5016-2B人工电源网络（差共模测试）16A 9K-30M
TBL5016-2B是一款线路阻抗稳定网络，设计用于测量电源线上的传导发射，频率范围为9kHz至30MHz，符合CISPR 16-1-2标准。该设备设计用于测试单相交流供电设备，电源电压最高为250V和16A。可以在相线和中线导体上测量传导噪声。TBL5016-2B具有每个通道的独立测量输出，以便连接共模/差模分离器（LISN Mate），一个PE开关用于模拟延长线，以及人工手连接。该设备提供特定国家/地区的EUT连接器。
应用
传导骚扰测试
差共模分离测量

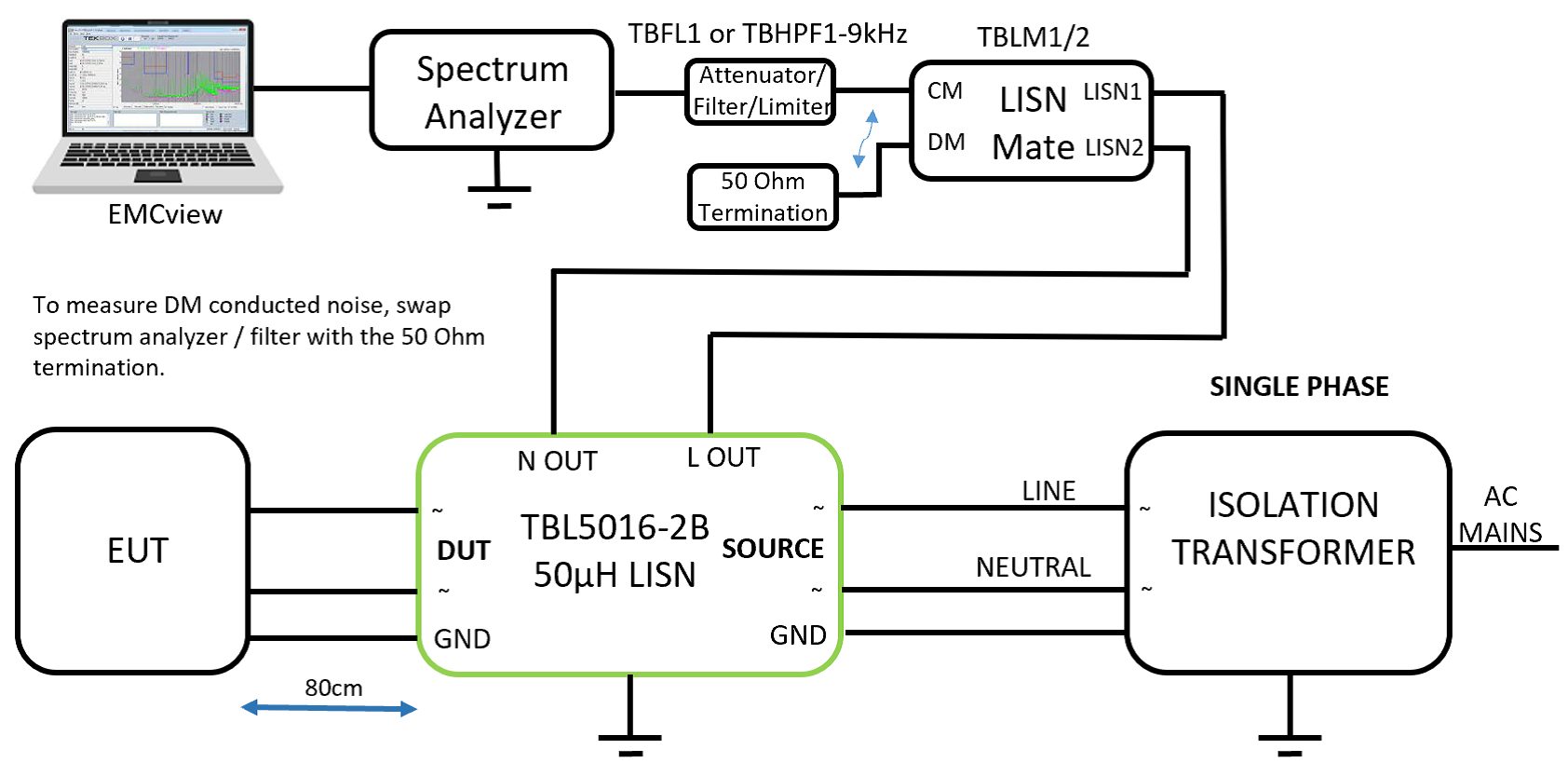

差共模分离测试示意图
TBL5016-2B人工电源网络（差共模测试）16A 9K-30M
|
频率范围 |
9KHz-30MHz |
|
阻抗 |
50 Ω ║ (50 µH + 5 Ω) |
|
仿真手 |
220 pF + 511 Ω |
|
可切换PE |
50 Ω ║ 50 µH |
|
输出 |
BNC双路独立输出,用于线路和中性线，接合CM/DM（LISN MATE）连接 |
|
PE切换 |
50Ω ║50µH，模拟电动工具延长线和人工手连接 |
|
最大电流 |
16A @ 23℃ |
|
测量连接器 |
50Ω，BNC |
|
线电压 |
250V（50/60Hz）@MAX @AC/DC |
|
单相 DUT插座 |
特定国家/地区 |
|
工作温度范围 |
+5°C … + 40°C; 5% to 80% RH |
|
电源连接器 |
IEC60320 C13 |
|
机箱接地 |
不锈钢底板，带有4mm安装槽孔 |
|
尺寸 |
350×180×410 mm |
|
重量 |
10.2 kg |
|
质保 |
1年 |
