- 名称：TBL5016-2C人工电源网络（线性阻抗稳定网络）16A
- 厂商：TEKBOX
型号：TBL5016-2C
描述：TBL5016-2C人工电源网络（线性阻抗稳定网络）16A是一款线路阻抗稳定网络（LISN），设计用于测量电源线上的传导发射，频率范围为 9kHz 至 30MHz，符合 CISPR 16-1-2 标准。
TBL5016-2C人工电源网络（线性阻抗稳定网络）16A
TBL5016-2C 是一款线路阻抗稳定网络（LISN），设计用于测量电源线上的传导发射，频率范围为 9kHz 至 30MHz，符合 CISPR 16-1-2 标准。该设备适用于测试单相交流供电设备，电源电压最高为 250V，电流为 8 A。可以在相线和零线上测量传导噪声。TBL5016-2C 具有线路选择开关、可切换的限幅器/高通滤波器/衰减器、用于模拟延长线的 PE 开关以及模拟手连接功能。
该设备提供适用于不同国家的 EUT 连接器
TBL5016-2C，默认带有Schuko连接器（CEE 7/3）插座
应用
n 传导骚扰测试

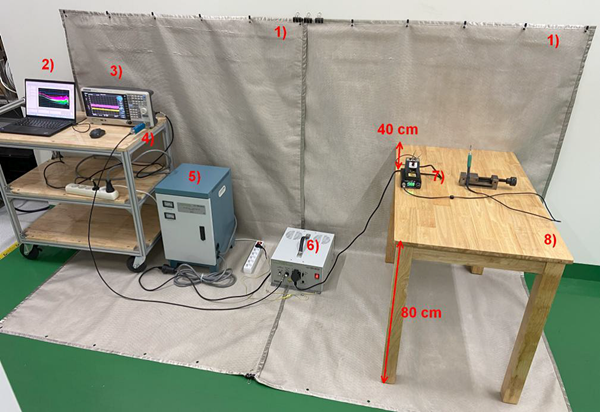

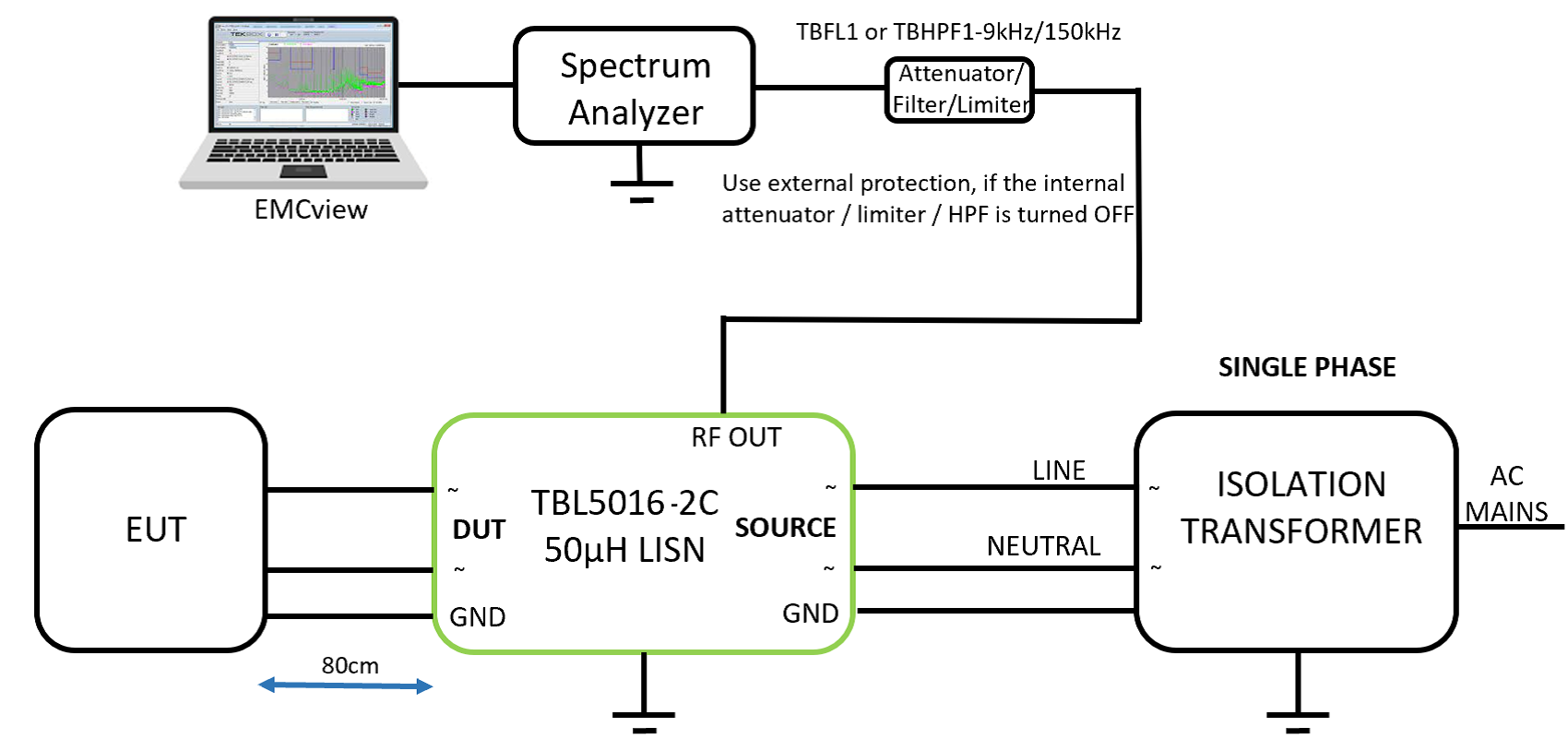

传导测试图
TBL5016-2C人工电源网络（线性阻抗稳定网络）16A
技术指标
|
频率范围 |
9KHz-30MHz |
|
阻抗 |
50 Ω ║ (50 µH + 5 Ω) |
|
仿真手 |
220 pF + 511 Ω |
|
可切换PE |
50 Ω ║ 50 µH |
|
输出 |
BNC接口 |
|
限幅器 |
10dB限幅器（Limiter：6dBm, 高通滤波器：150K-30MHz） |
|
PE切换 |
50Ω ║50µH，模拟电动工具延长线和人工手连接 |
|
最大电流 |
16A @ 23℃ |
|
测量连接器 |
50Ω，BNC |
|
线电压 |
250V（50/60Hz）@MAX @AC/DC |
|
单相 DUT插座 |
特定国家/地区 |
|
工作温度范围 |
+5°C … + 40°C; 5% to 80% RH |
|
电源连接器 |
IEC60320 C13 |
|
机箱接地 |
不锈钢底板，带有4mm安装槽孔 |
|
尺寸 |
350×180×410 mm |
|
重量 |
10.2kg |
|
质保 |
1年 |
