- 名称：TBCS101-DA直流耦合差分放大器DC-310MHz
- 厂商：TEKBOX
型号：TBCS101-DA
描述：TBCS101-DA直流耦合差分放大器DC-310MHz是一款差分放大器，具有从直流到250 MHz的平坦响应，3 dB带宽为310 MHz，衰减比为1:50，输出阻抗为50Ω。
TBCS101-DA直流耦合差分放大器DC-310MHz

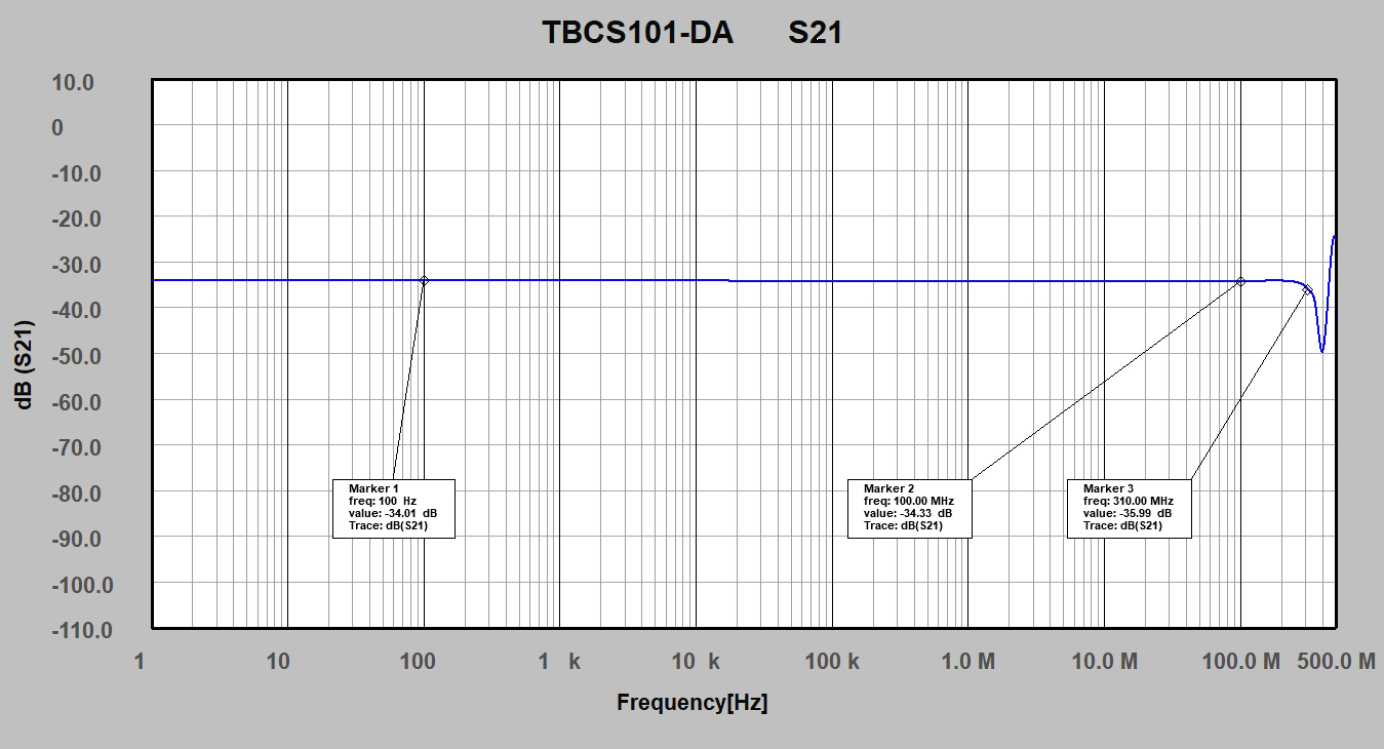

TBCS101-DA是一款差分放大器，具有从直流到250 MHz的平坦响应，3 dB带宽为310 MHz，衰减比为1:50，输出阻抗为50Ω。
应用：
用于CS101测试设置的差分放大器通用差分放大器
TBCS101-DA直流耦合差分放大器DC-310MHz
技术规格
|
频率范围 |
DC-310MHz，3dB带宽，典型值 |
|
增益 |
1:50 |
|
上升时间 |
≤ 2.3 ns ( 200mV step) |
|
射频连接器 |
BNC |
|
输入阻抗 |
1 MΩ // 10pF |
|
最大输入电平 |
线性工作时最大±50 V（差分模式100 V） |
|
最大额定值 |
最大±100V共模 / 200 V差分模式（损坏极限） |
|
输出阻抗 |
50Ω |
|
输出回波损耗 |
> 20 dB，典型值 |
|
共模抑制比 |
DC–1MHz>70dB; 1MHz–100MHz≥80dB;100MHz–310MHz≥ 50dB |
|
最大输出电压 |
2 Vpp |
|
直流偏移 |
< 10mV at output |
|
噪音 |
< 1.4 mVRMS |
|
电源连接器 |
USB-C |
|
LED指示灯 |
电源开启（Power ON） |
|
工作电压 |
5V DC |
|
电流消耗 |
90 mA |
|
工作温度 |
-20°C 至 +50°C |
|
尺寸 |
82 x 33 x 80 mm |
|
重量 |
100 g |
