TBCS101-TGA直流耦合放大器DC-20MHz

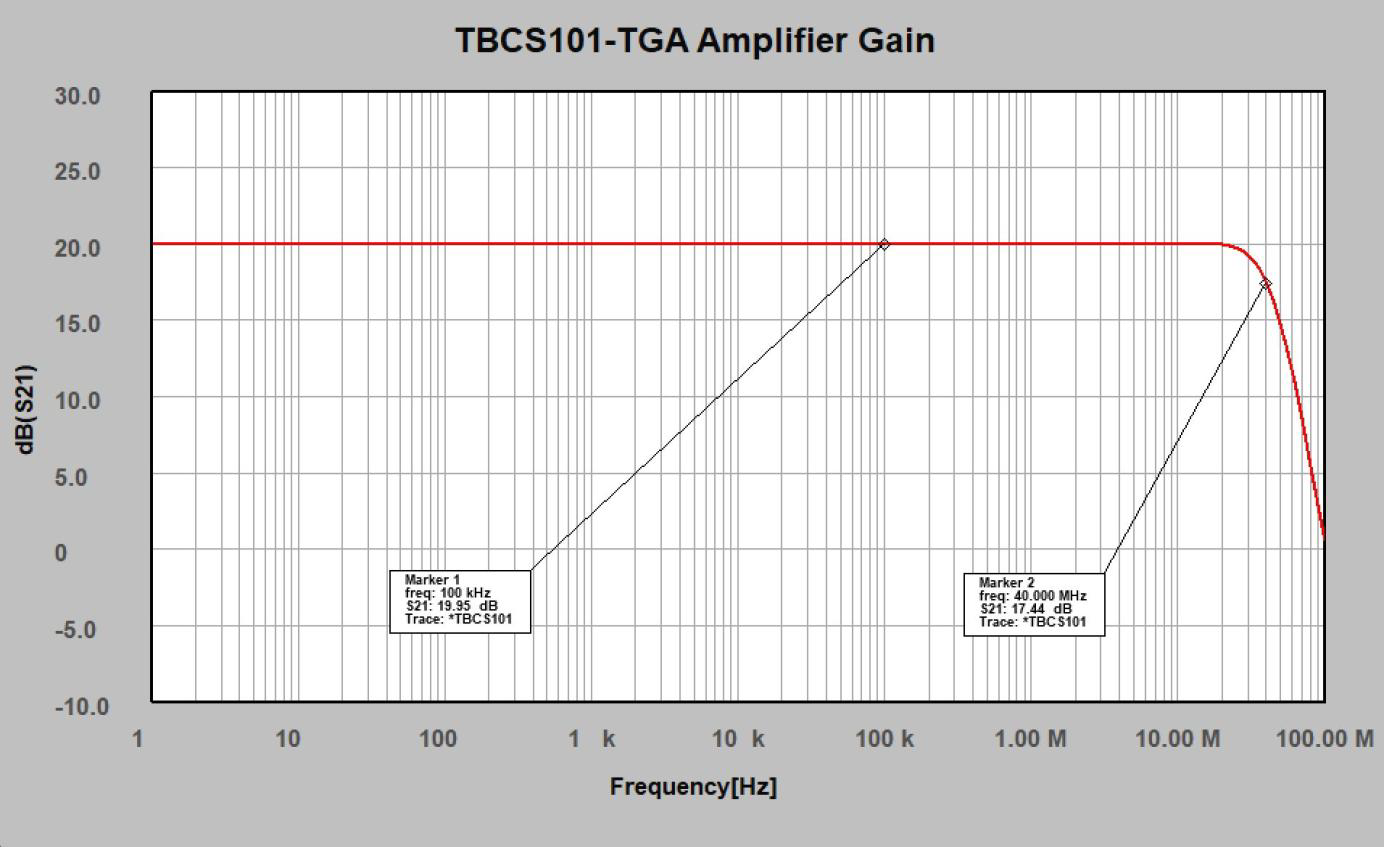

TBCS101-TGA 是一款直流耦合放大器，具有从直流到20 MHz的平坦增益，3 dB带宽为40 MHz，增益为20
dB，输出功率为+15 dBm。
应用：
用作频谱用于高功率直流耦合放大器的驱动放大器，例如CS101测试所需的放大器
通用放大器，用于增强TBMR-110M测量接收机的跟踪发生器信号
TBCS101-TGA直流耦合放大器DC-20MHz
技术规格
|
频率范围 |
DC-40MHz，3dB带宽，典型值 |
|
增益 |
20dB, 典型值，（线性电压增益10），负载阻抗为50Ω |
|
RF接口 |
BNC |
|
输入阻抗 |
50Ω |
|
输入回波损耗 |
＞ 30dB，典型值 |
|
最大输入电平 |
-5dBm（0.35Vpp），输出饱和 |
|
最大额定值 |
50Ω系统中为+20dBm/MAX DC额定值±1.5V |
|
输出阻抗 |
50Ω |
|
输出回波损耗 |
> 20 dB，典型值 |
|
1dB压缩点输出功率（P1dBout） |
+15 dBm（≙ 3.5 Vpp）；输出饱和 |
|
三阶截点输出功率（IP3out） |
+25 dBm |
|
直流偏移 |
输出端 < 100mV；输入端接50欧姆终端 |
|
电源连接器 |
USB-C |
|
LED指示灯 |
电源开启（Power ON） |
|
工作电压 |
5V DC |
|
电流消耗 |
90 mA |
|
工作温度 |
-20°C 至 +50°C |
|
尺寸 |
82 x 33 x 80 mm |
|
重量 |
100 g |
