- 名称：TBLNA-110M-50直流耦合放大器DC-110MHz
- 厂商：TEKBOX
型号：TBLNA-110M-50
描述：TBLNA-110M-50直流耦合放大器DC-110MHz是一款直流耦合放大器，在直流至110 MHz的频率范围内提供40 dB的增益。
TBLNA-110M-50直流耦合放大器DC-110MHz
TBLNA-110M-50 是一款直流耦合放大器，在直流至110 MHz的频率范围内提供40 dB的增益。
应用：
作为测量接收机TBMR-110M的外部前置放大器
用作频谱分析仪的低电平输入信号放大前置放大器
适用于低频和甚低频应用的通用低噪声放大器（LNA），在这些应用中，传统的低噪声放大器有时会面临噪声系数增加的问题。
TBLNA-110M-50直流耦合放大器DC-110MHz
技术规格
|
频率范围 |
DC-110MHz |
|

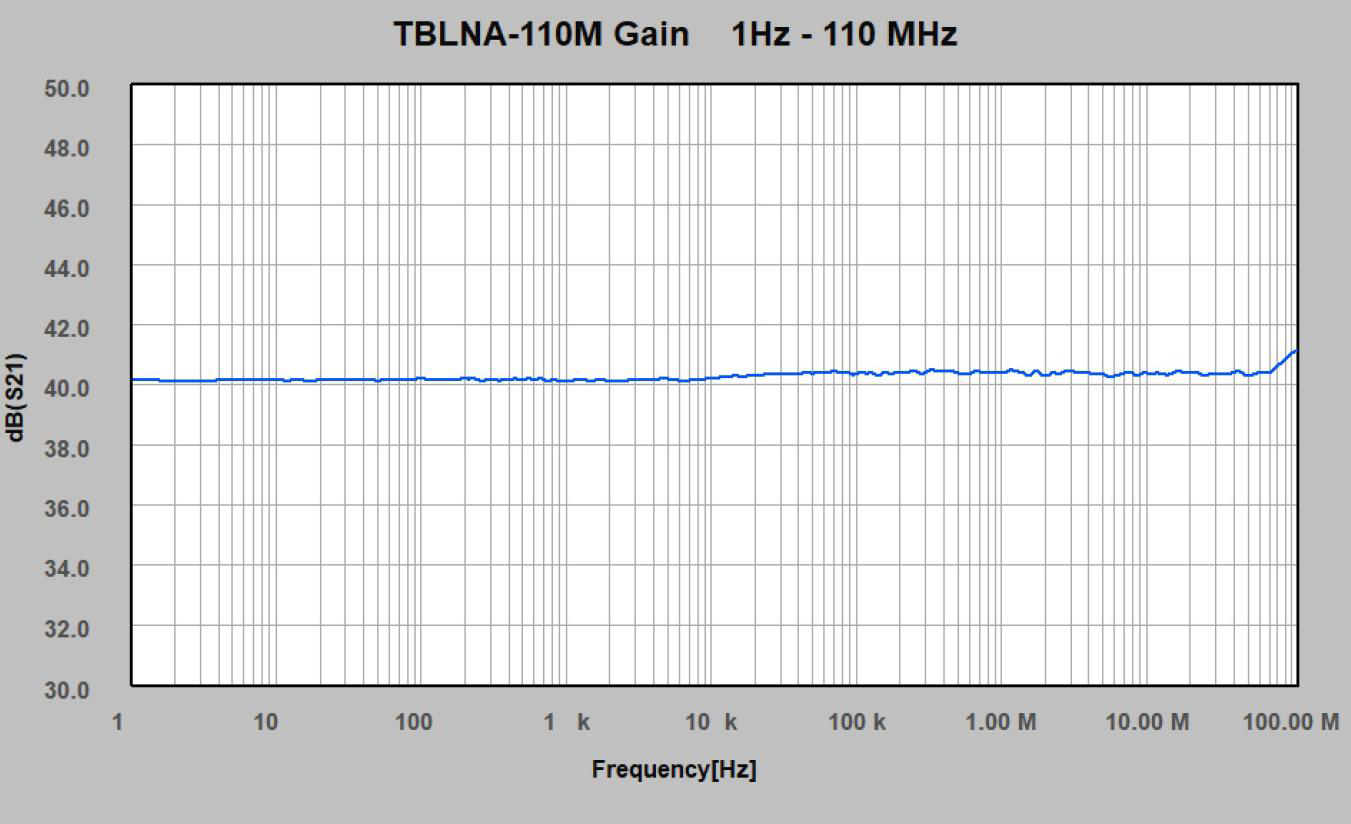

增益 |
40dB, 典型值，（线性电压增益100） |
|
RF接口 |
BNC |
|
输入阻抗 |
50Ω |
|
输入回波损耗 |
＞ 16dB，典型值 |
|
输入噪音电压 |
< 1.5 nV/√Hz；500 Hz – 60 MHz：典型值 1nV/√Hz |
|
最大输入电平 |
-25dBm（0.036Vpp），输出饱和 |
|
输入保护 |
PIN二极管限幅器 |
|
最大额定值 |
50Ω系统中为+30dBm/MAX DC额定值±0.7V（±1.5V DC持续1秒） |
|
输出阻抗 |
50Ω |
|
输出回波损耗 |
> 30 dB，典型值 |
|
1dB压缩点输出功率（P1dBout） |
+15 dBm（≙ 3.5 Vpp）；输出饱和 |
|
三阶截点输出功率（IP3out） |
+28 dBm |
|
直流偏移 |
输出端 < 10mV；输入端接50欧姆终端 |
|
电源连接器 |
同轴电源插座；2 mm / 5.5 mm；中心导体为正极 |
|
LED指示灯 |
电源开启（Power ON），电源正常（Power Good） |
|
工作电压 |
12 V；外部电源适配器 100 V – 240 V，50/60 Hz |
|
电流消耗 |
250 mA |
|
工作温度 |
-20°C 至 +50°C |
|
尺寸 |
135 x 40 x 110 mm |
|
重量 |
330 g |
