- 名称：TBLNA-9K30环形天线前置放大器9K-30M
- 厂商：TEKBOX
型号：TBLNA-9K30
描述：TBLNA-9K30环形天线前置放大器是TBMA6-P的前置放大器，用于扩展无源环形天线的动态范围。 该前置放大器专为TBMA6-P 设计，但也可与任何适用于9 kHz–30 MHz 频率范围的无源环形天线配合使用。前置放大器配备了一个可充电电池组，可容纳12节标准AA镍氢电池。TBLNA-9K30底部设有 ¼” 螺纹，可连接标准三脚架。
TBLNA-9K30环形天线前置放大器9K-30M
TBLNA-9K30 是 TBMA6-P 的前置放大器，用于扩展无源环形天线的动态范围。
该前置放大器专为TBMA6-P 设计，但也可与任何适用于9 kHz–30 MHz 频率范围的无源环形天线配合使用。前置放大器配备了一个可充电电池组，可容纳12节标准AA镍氢电池。TBLNA-9K30底部设有 ¼” 螺纹，可连接标准三脚架。
应用：
通用增益模块 射频驱动放大器
TBLNA-9K30环形天线前置放大器9K-30M
|
频率范围 |
9K-30M |
|

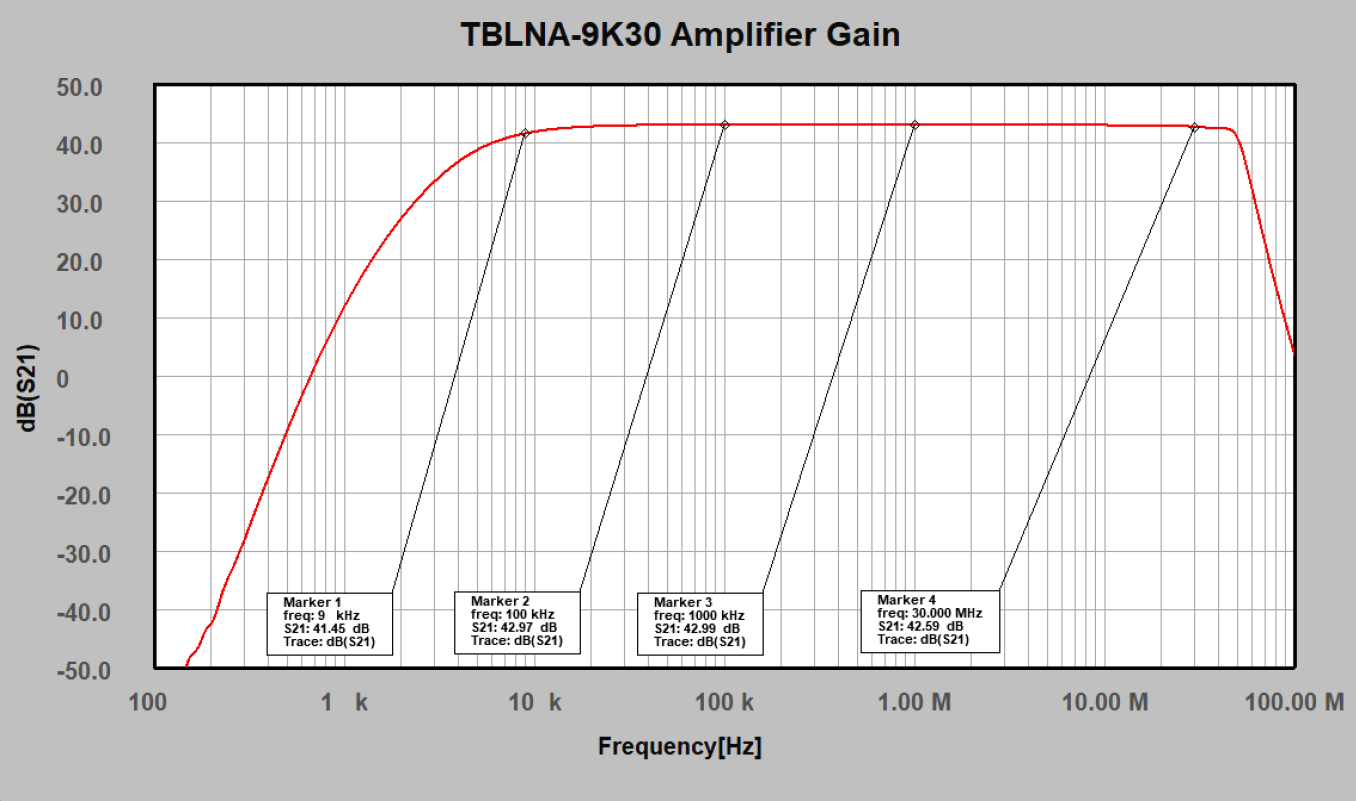

增益 |
43dB 典型值 |
|
输出回波损耗 |
< -20dB@9kHz-30MHz 典型值 |
|
P1dBout（1dB压缩点功率输出） |
1nV / √Hz,典型值 |
|
IP3out（三阶截点输出功率） |
+15dBm |
|
连接器类型 |
N |
|
电源 / 功耗 |
12节 AA镍氢电池@充电器Mascot 2116、120mA |
|
工作时间 |
约10H （取决电池） |
|
指示灯 |
电源开启、低电量、饱和状态 |
|
尺寸 |
180mm @直径 ，52mm@高度 |
|
重量 |
1.7Kg |
|
螺口 |
1/4螺纹 |
