- 名称：TBHPF3-150KHz高通滤波器135K-100M
- 厂商：TEKBOX
型号：TBHPF3-150KHz
描述：TBHPF3-150KHz高通滤波器135K-100M高通滤波器是用于保护频谱分析仪或EMI接收机射频输入，防止传导发射测量装置中的高幅度次谐波和残余50Hz电压
TBHPF3-150KHz高通滤波器135K-100M
TBHPF3-150KHz高通滤波器135K-100M高通滤波器是用于保护频谱分析仪或EMI接收机射频输入，防止传导发射测量装置中的高幅度次谐波和残余50Hz电压
应用：
射频输入保护
通用滤波器
频谱分析射频前端限制：
无论何时使用频谱分析仪，请注意过度的输入功率、瞬变电压或ESD会破坏RF前端。频谱分析仪通常具有+20dBm至+30dBm范围内的最大CW输入额定值。与示波器不同，频谱分析仪的输入不受保护或仅受到较小保护。

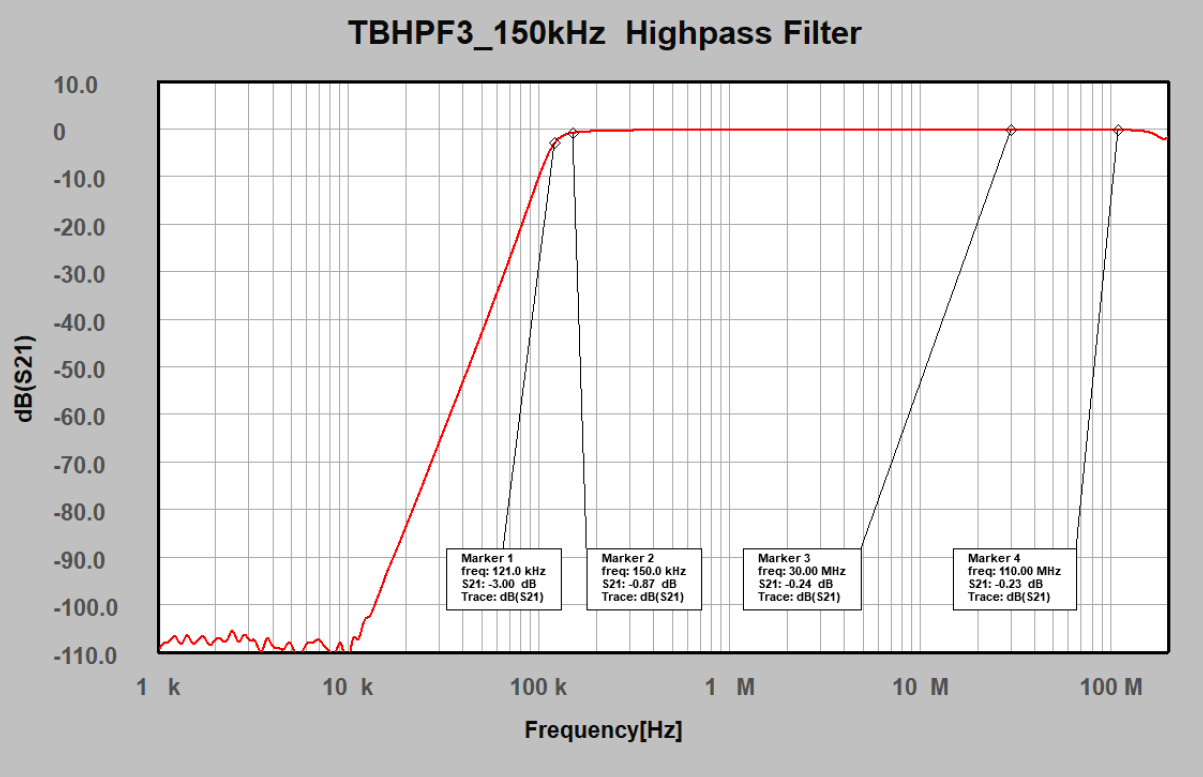

TBHPF3-150KHz高通滤波器135K-100M
技术规格
|
类型 |
高通滤波器（对称、反射式、50Ω） |
|
频率范围 |
135KHz-100MHz |
|
S11（150KHz-110M） |
<-17dB |
|
拓扑结构 |
5阶order Chebyshev（切比雪夫） |
|
滤波器电容额定电压 |
250V |
|
滤波电感饱和电流 |
5.6A |
|
最大输入功率（300K-100M） |
10W |
|
连接器 |
N型 |
|
尺寸 |
26 x 26 x 97 mm |
|
重量 |
约110g |
