- 名称：TBISN-T4双平衡对称阻抗稳定网络（双平衡LISN）
- 厂商：TEKBOX
型号：TBISN-T4
描述：TBISN-T4双平衡对称阻抗稳定网络（双平衡LISN）阻抗稳定网络（ISN）是用于测量信息技术设备（ITE）传导非对称共模无线电干扰电压的专用耦合去耦设备。
概述
根据CISPR 22（2005）标准，阻抗稳定网络（ISN）是用于测量信息技术设备（ITE）传导非对称共模无线电干扰电压的专用耦合去耦设备。TBISN-T4专为按照CISPR 22标准对两对平衡电信线路进行传导发射测试而设计，满足CISPR采纳的CISPR 22第24页第9.6.2.c)1)条款中定义的纵向转换损耗要求。
|
应用 n 非对称性传导测量
|
特性
n 频率范围：150KHz-30MHz
n 最大电压：63V @ AC
n 规定的终端阻抗
n 支持不同国家电源插座
n 便携小巧 紧凑型设计
n 符合CISPR 22标准
技术规范
|
类型 |
双平衡对称LISN |
|
频率范围 |
150KHz-30MHz |
|
阻抗（非对称） |
150 Ω± 20 Ω |
|
相位（非对称） |
0° ± 20° |
|
纵向转换损耗（LCL） |
CISPR 22 第24页第9.6.2.c)1条款 |
|
非对称电压分压比（VDF） |
10 dB +/- 1 dB |
|

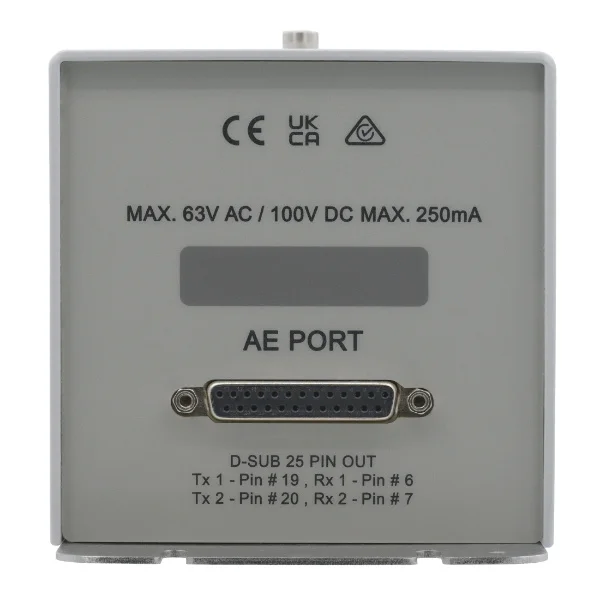

受试设备（EUT）、辅助设备（AE）端子 |
D-SUB 25 |
|
测量端口 |
50Ω BNC |
|
最大电压 |
63V AC / 100V DC |
|
最大电流 |
250mA |
|
插入损耗（差模） |
< 3dB |
|
AE-EUT 去耦度： |
150kHz至1.5MHz：>35dB至55dB >1.5MHz：>55dB |
|
工作温度 |
+5 ˚C 至 +40 ˚C |
|
相对湿度 |
最高80% |
|
尺寸 |
100 x 100 x 235 mm |
|
重量 |
1 kg |
|
符合标准 |
CISPR 16-1-2, CISPR 22, CISPR 32 & CISPR 15 |
