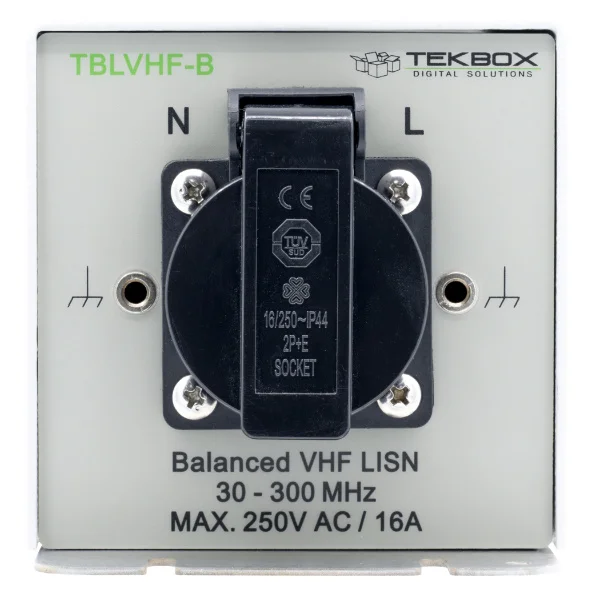

- 名称：TBLVHF-B 平衡VHF线路阻抗稳定网络（VHF-LISN）
- 厂商：TEKBOX
型号：TBLVHF-B
描述：TBLVHF-B 平衡VHF线路阻抗稳定网络（VHF-LISN） 是一种人工电源网络，可在辐射发射测试设置中，为受试设备（EUT）的交流电源电缆提供规定的射频终端阻抗。该LISN适用于带或不带保护接地的EUT，并能提供规定的对称线路阻抗，从而形成平衡负载。（比如双绞线）
概述
TBLVHF-B 平衡VHF线性阻抗稳定网络（Balanced VHF LISN）是一种人工电源网络，可在辐射发射测试设置中，为受试设备（EUT）的交流电源电缆提供规定的射频终端阻抗。该LISN适用于带或不带保护接地的EUT，并能提供规定的对称线路阻抗，从而形成平衡负载。（比如双绞线）
特性
n 频率范围：30MHz-300MHz
n 最大电压：250V @ AC
n 最大电流：16A @ 有效值
n 规定的终端阻抗
n 隔离度 > 40 dB
n 支持不同国家电源插座
n 便携小巧 紧凑型设计
n 符合CISPR 16-1-4标准
技术规范
|
类型 |
Balanced VHF LISN（平衡式VHF线性阻抗稳定网络） |
|
频率范围 |
30MHz-300MHz |
|
零线阻抗（参考地） |
50 Ω +/- 10 % |
|
火线阻抗（参考地） |
50 Ω +/- 10 % |
|
相位@30MHz-108MHz |
0 ± 11.5° |
|
相位@108MHz-300MHz |
0 ± 25.0° |
|
隔离度 |
>40dB |
|
最大电压 |
250V AC, 50/60Hz |
|
最大电流 |
16A，RMS |
|
电源频率 |
DC-400Hz |
|
输出插座 |
德规（Schuko）/ 美规 / 英规 / 澳规 等等 |
|
输入连接器 |
IEC 60320 C19 |
|
工作温度 |
-20 ˚C 至 +40 ˚C |
|
相对湿度 |
45% – 75% |
|
尺寸 |
15 x 15 x 30 cm |
|
重量 |
2 kg |
