- 名称：TBL0510-1直流人工电源网络（DC LISN）10K-400M
- 厂商：TEKBOX
型号：TBL0510-1

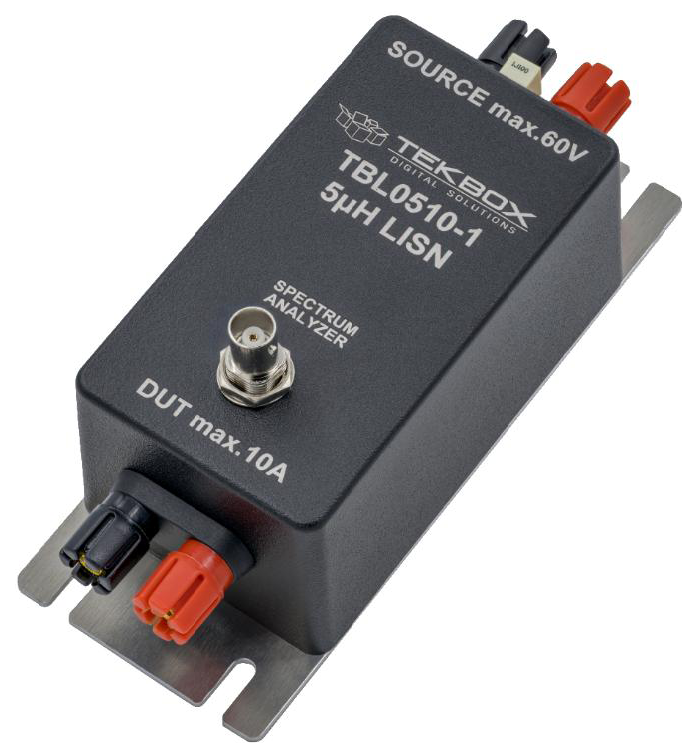

描述：TBL0510-1直流人工电源网络（DC LISN）10K-400M TBL0550-1是一款经济实惠的5µH 线路阻抗稳定网络（LISN），专为100 kHz至400MHz频率范围内的传导发射测量设计。该产品符合CISPR-25（EN 55025）标准、众多汽车制造商标准、MIL-STD-461F标准、DO-160 标准、AECTP-500 标准以及 ISO 7637-2 标准。
概述
TBL0550-1是一款经济实惠的5µH 线路阻抗稳定网络（LISN），专为100 kHz至400MHz频率范围内的传导发射测量设计。该产品符合CISPR-25（EN 55025）标准、众多汽车制造商标准、MIL-STD-461F标准、DO-160 标准、AECTP-500 标准以及 ISO 7637-2 标准。
线路阻抗稳定网络（LISN）需接入被测设备（EUT，Equipment Under Test）的供电线路中。通过频谱分析仪或测量接收机，可在 BNC 连接器处测量被测设备（DUT）供电端子上存在的传导噪声。电源（供电）端子与被测设备（DUT）端子通过一个 5µH 电感器实现去耦。
将两台 TBL0550-1 与LISN 配对器（LISN Mate）组合使用，能够分别测量共模噪声和差模噪声。
产品特点：
100KHz至400MHz频率
符合CISPR-25 MIL-STD-461F/DO-160等等
传导差共模测量
内部防雷装置
外观设计简单方便
应用
1. 传导骚扰测试
外部1uF电容，进行ISO7637-2标准测试时，可轻松拆卸
道路车辆来自传导和耦合的电气干扰的第2部分
技术指标
|
频率范围 |
100KHz-400MHz（1G @ 手册） |
|
直流电阻 |
40mΩ |
|
最大电流 |
10A |
|
工作电压 |
0 – 60V DC @ 最大75VDC |
|
最大电压 |
200V DC@内部器件最大额定值; 外部1uF电容器100VDC |
|
质保 |
1年 |
|
标准配置 |
说明书、线缆、转接头 |
l 出于安全考虑，工作电压范围被限制为 60V DC。尽管LISN的元件工作电压≥200V，但电源正极可能会意外连接到LISN的负极端子，从而连接到LISN外壳。在这种情况下，＞60V 直流电压触碰外壳可能会导致点击的危险。
