- 名称：TBCP2-20M700射频电流监测探头
- 厂商：TEKBOX
型号：TBCP2-20M700
描述：TBCP2-20M700射频电流监测探头是一款卡扣式射频电流监测探头，拓展了经济型EMC预合规测试设备产品线。该探头特性校准范围覆盖10kHz至800MHz
概述
TBCP2-20M700是一款卡扣式射频电流监测探头，拓展了经济型EMC预合规测试设备产品线。该探头特性校准范围覆盖10kHz至800MHz，典型转移阻抗为21dBΩ，3dB带宽为25MHz–700MHz。射频电流监测探头开口口径为32mm，配备铰链以便于安装。
不同供电电流下的转移阻抗特性
射频电流监测探头主要用于共模干扰测量——在此配置中，供电电流的往路与返路以相反方向穿过探头孔径，使其磁场相互抵消。因此，共模配置下供电电流的幅值不影响测量结果。
当测量差模电流或单根导线上的电流时，直流或交流供电电流产生的磁场会在特定强度导致磁芯饱和。但实际在达到饱和点前，探头的电感值已开始下降，这种效应在低频段会直接造成探头转移阻抗的降低。

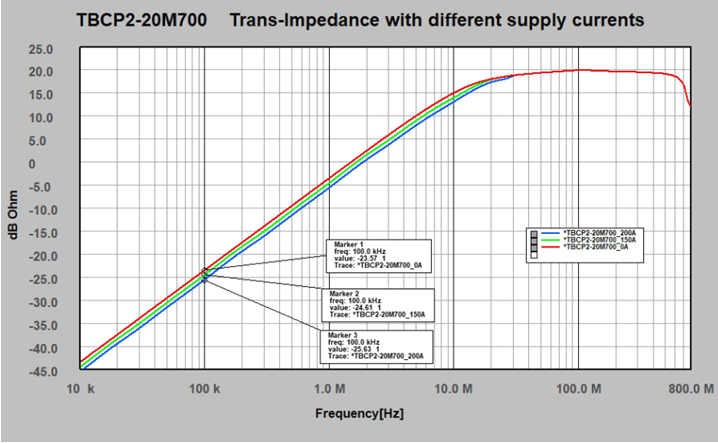

下图展示了TBCP2-20M700探头在DC-400Hz频段、供电电流高达200A时的转移阻抗变化特性
警告
射频电流监测探头主要适用于共模干扰测量，该场景下往路与返路电流以相反方向穿过探头孔径，磁场相互抵消。当进行差模测量或仅使单根载流导线穿过孔径时，具有高浪涌电流的受试设备可能产生电压瞬变，从而损坏接收机或分析仪前端。请在受试设备通电/断电过程中，使用衰减器、限幅器或断开射频输入连接以保护测量设备。
|
TBCP2-20M700 |
|
|
频率范围 |
10KHz – 800MHz |
|
3dB带宽 |
20MHZ-700MHz |
|
孔径 |
32mm |
|
外径 |
73mm |
|
高度 |
20mm |
|
重量 |
320g |
|
连接器 |
N母 |
|
传输阻抗 |
20 dBΩ @ 典型值 |
|
最高一次电流（DC-400KHz） |
>100A |
|
最高一次电流（RF） |
15A |
|
最大脉冲电流 |
300A |
|
Current-time product |
0.001 As |
|
最高温度 |
125℃ |
|
|
|
|
质保 |
1年 |
