- 名称：TBMA1C EMI双锥天线20MHz-1GHz
- 厂商：TEKBOX
型号：TBMA1C
描述：TBMA1C EMI双锥天线20MHz-1GHz是一款小型、轻便、宽带双锥测量天线。凭借其适中的价格，它面向辐射发射电磁兼容预合规测试以及产生规定场强的应用。其工作频率范围为20MHz-1GHz，并且具有类似于偶极子的方向图
TBMA1C EMI双锥天线20MHz-1GHz
TBMA1C是一款小型、轻便、宽带双锥测量天线。凭借其适中的价格，它面向辐射发射电磁兼容预合规测试以及产生规定场强的应用。其工作频率范围为20MHz-1GHz，并且具有类似于偶极子的方向图
TBMA1C配备铝制便携箱，其标准的1/4英寸螺纹可轻松连接至大多数标准三脚架。该产品天线阵子具有防腐蚀特性，并通过结构锁止防止转动。天线阵子通过宽频带巴伦进行馈电，具备2W功率承载能力，同时设有静电积聚防护机制。
TBMA1C辐射结构由不锈钢零件制成，可避避免随时间推移老化的缺点，同时老化与使用铝制焊接设计有关。
TBMA1C EMI双锥天线20MHz-1GHz
技术指标
|
类型 |
双锥天线 |
|
频率范围（优化） |
20MHz – 700MHz |
|
频率范围（表征） |
20MHz – 1000MHz |
|
标称阻抗 |
50Ω |
|
最大输入功率 |
2W @ 连续 |
|
接头 |
N型母 |
|

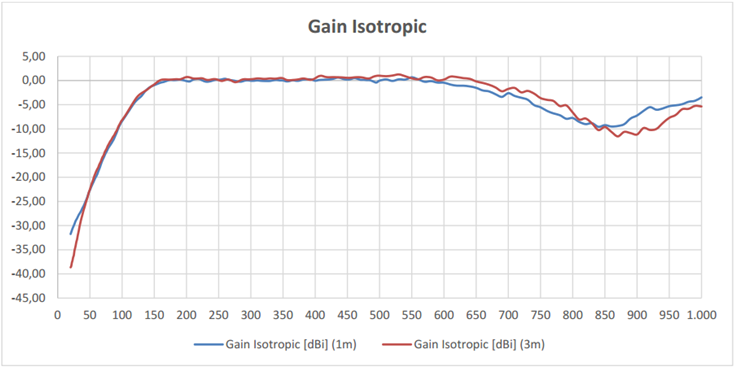

各向同性增益@3m |
-38.64 …. 1.26 dBi |
|
天线系数@3m |
14.19 ….40.56 dB/m |
|
驻波比（VSWR） |
<2.66 @ f>200MHz |
|
匹配 |
1:2变压器+1:1巴伦平衡器 |
|
尺寸 |
605 x 235 x 203 mm / 630 x 310 x 270 mm@x箱体尺寸 |
|
重量 |
0.58 Kg / 4.4kg @ 包装重 |
|
固定接口 |
1/4 螺口 |
|
质保 |
1年 |
|
标准配置 |
天线、说明书、线缆、转接头、校准数据 |
