- 名称：TBLNA-110M-Hz 直流耦合阻抗转换器
- 厂商：TEKBOX
型号：TBLNA-110M-Hz
描述：TBLNA-110M-Hz 直流耦合阻抗转换器是一款直流耦合阻抗转换器，可将1MΩ阻抗转换为50欧姆，在直流至110MHz频段内具有平坦响应，其3dB带宽覆盖直流至500MHz。
TBLNA-110M-Hz 直流耦合阻抗转换器

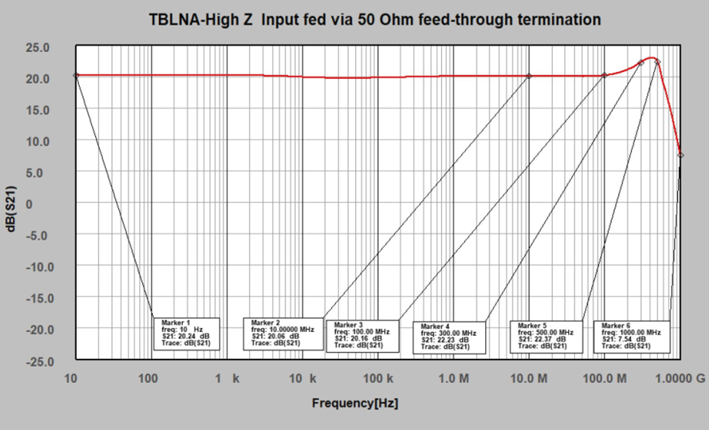

TBLNA-110M-Hz 直流耦合阻抗转换器是一款直流耦合阻抗转换器，可将1MΩ阻抗转换为50欧姆，在直流至110MHz频段内具有平坦响应，其3dB带宽覆盖直流至500MHz。该阻抗转换器设有两个独立输出通道：一个通道增益为0dB，另一通道增益为20dB。当配合1:10示波器探头使用时，这两个通道分别对应-20dB与0dB的实际增益值。
应用：
适用于50欧姆系统中的电路测量（需使用标准示波器探头）。
作为频谱分析仪及其他50欧姆输入射频设备的高阻抗前端。
技术规格
|
通用规格 |
|
|
平坦频率范围 |
DC-110MHz @ 典型值 |
|
3dB频率范围 |
DC-500MHz |
|
可用频率范围 |
DC-1GHz |
|
增益 |
0dB, 20dB |
|
RF接口 |
BNC |
|
输入规格 |
|
|
输入阻抗 |
1MΩ//20pF |
|
输入噪音电压 |
< 10 nV/√Hz @ >2MHz 典型值； |
|
线性输出的最大输入电平 |
20dB增益输出时的输出饱和度为150mV, 1:1 20dB增益输出时的输出饱和度为1.5Vpp, 1:10 0dB增益输出时的输出饱和度为1.5Vpp, 1:1 20dB增益输出时的输出饱和度为15Vpp, 1:10 |
|
最大额定值 |
50Vpp AC |
|
输出规格 |
|
|
输出阻抗 |
50Ω |
|
输出回波损耗 |
> 25 dB，典型值 |
|
1dB压缩点输出功率（P1dBout） |
+8.6 dBm（1.7 Vpp）；20dB增益输出 +8.6 dBm（≙1.7 Vpp）；0dB增益输出 |
|
三阶截点输出功率（IP3out） |
+19 dBm ， 20dB增益输出 +19 dBm ， 0dB增益输出 |
|
直流偏移 |
输出端 < 10mV；输入端接50欧姆终端 |
|
常规规格 |
|
|
电源连接器 |
同轴电源插座；2 mm / 5.5 mm；中心导体为正极 |
|
LED指示灯 |
电源开启（Power ON），电源正常（Power Good） |
|
工作电压 |
12 V；外部电源适配器 100 V – 240 V，50/60 Hz |
|
电流消耗 |
275 mA |
|
工作温度 |
-20°C 至 +50°C |
|
尺寸 |
135 x 40 x 110 mm |
|
重量 |
350 g |
