- 名称：TBMHA1谐波电流耦合器（EN61000-3-2谐波电流测试）
- 厂商：TEKBOX
型号：TBMHA1
描述：TBMHA1谐波电流耦合器（EN61000-3-2谐波电流测试）是一款谐波电流耦合器，主要用于测量市电谐波。它采用 REO WKO/CL-P25 交流/直流补偿宽带电流互感器为核心部件，市电线路穿过其铁芯孔径。
TBMHA1谐波电流耦合器（EN61000-3-2谐波电流测试）
TBMHA1 是一款谐波电流耦合器，主要用于测量市电谐波。它采用 REO WKO/CL-P25 交流/直流补偿宽带电流互感器为核心部件，市电线路穿过其铁芯孔径。
TBMHA1产生的电流与所连接负载的主电流成比例。因此，它需要一个分流电阻，该电阻可以是直流耦合测量接收器的输入阻抗，也可以是连接到电流耦合器输出端的 BNC 50 欧姆直通终端。电流互感器的最大一次电流范围为 25A，其变流比为 1mA/A。50Ω的终端会导致变流比为50mV/A。
TBMHA1 在电源输入端配备了一个 16A 的 C19 连接器，在电源输出端则配备了符合各国标准的电源插座。

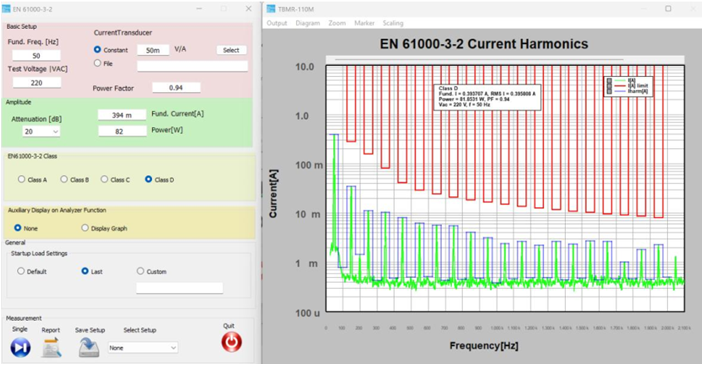

TBMHA1谐波电流耦合器（EN61000-3-2谐波电流测试）
技术规格
|
主电源电压范围 |
100V-120V / 200V – 240V ，电源电压切换开关 |
|
最大电流 |
16A @ 取决于特定国家的电源输出插座 |
|
互感器系数 |
50mV/A, 负载电阻为 50Ω（DC耦合） |
|
电源输入插座 |
C19 , 16A |
|
电源输出插座 |
特定国家，CEE7/3 16A(Schuko)，NEMA-5-15 15A，AS/NZS 3112:201 15A，BS1363 13A |
|
电流输出插座 |
BNC-母座 |
|
尺寸 |
100 x 118 x 240 mm |
|
重量 |
1.4 KG |
|
电流互感器特性 |
|
|
额定一次电流范围，IpN |
0-25A ac |
|
最大一次电流范围，ImaxpN |
35A ac |
|
输出电流范围，IaN |
0-25mA |
|
电流变比，K |
1000：1 |
|
最小分流（负载）电阻，Rmin |
1Ω |
|
最大分流（负载）电阻，Rmax |
200Ω |
|
频率范围 |
DC-150KHz |
|
上升时间 Tr |
≤ 1.5 µs |
|
偏移电流 loff |
≤ 0.15mA，调零点位器 |
|
环境温度范围 |
-25℃ ~ +70℃ |
