- 名称：TBBCI1-300K420大电流注入探头
- 厂商：TEKBOX
型号：TBBCI1-300K420
描述：TBBCI1-300K420大电流注入探头是一款卡扣式大电流注入探头，扩展了我们经济实惠的EMC预测试产品范围. TBBCI1-300K420大电流注入探头可用于ISO11452-4 BCI测试、GJB151B、MILSTD461G 的 CS114 测试以及DO160第20节测试。该探头还符合DO160第22节 5KV脉冲注入的脉冲感应阻尼正弦波测试。
TBBCI1-300K420大电流注入探头
TBBCI1-300K420是一款卡扣式大电流注入探头，扩展了我们经济实惠的EMC预测试产品范围.
TBBCI1-300K420大电流注入探头可用于ISO11452-4 BCI测试、GJB151B、MILSTD461G 的 CS114 测试以及DO160第20节测试。该探头还符合DO160第22节 5KV脉冲注入的脉冲感应阻尼正弦波测试。

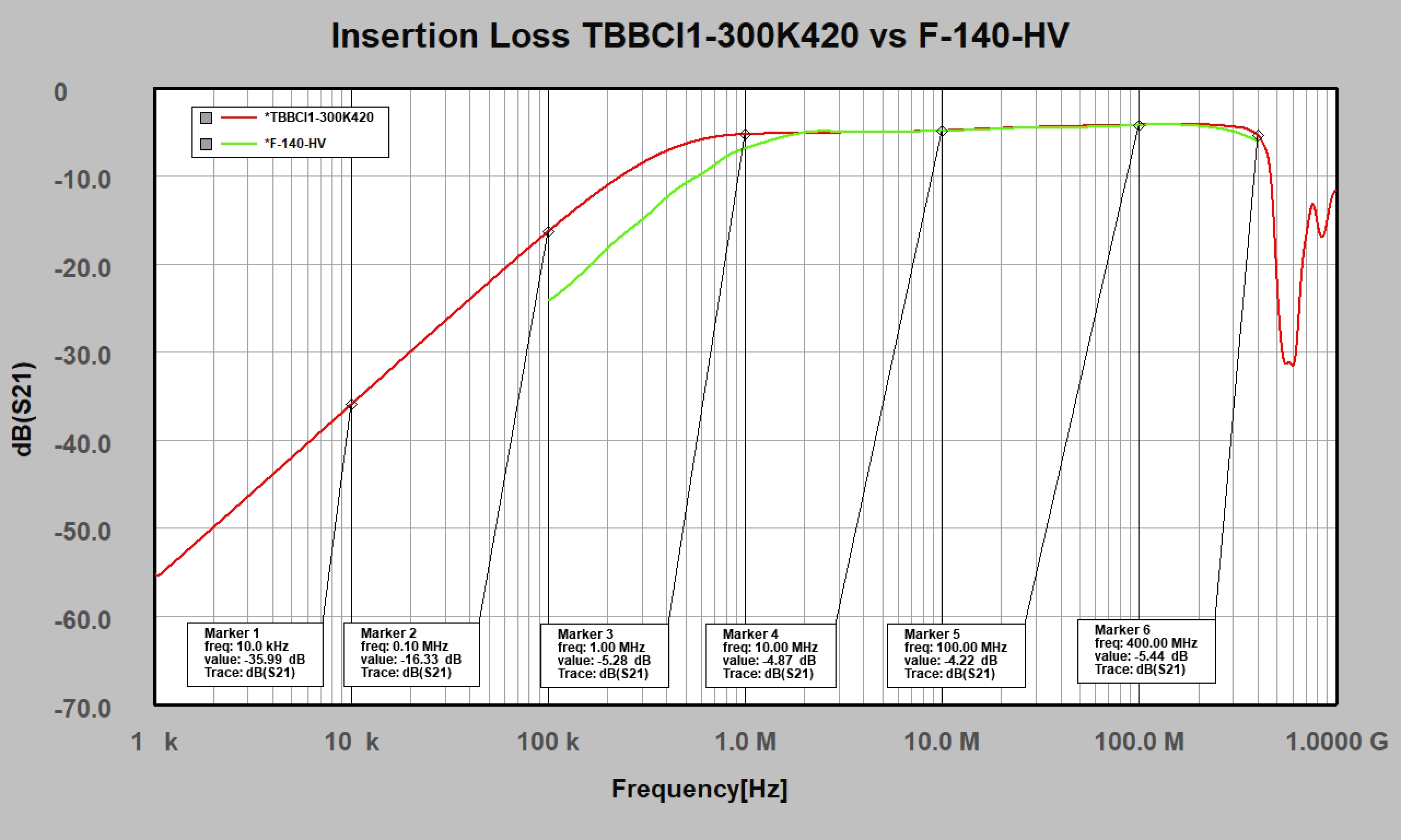

TBBCI1-300K420在其大部分带宽内插入损耗为5dB。该探头经过单独校准，可在10KHz至450 MHz的频率范围内使用。可用于注入 I级（60mA）、II级（100mA）、III级（150mA）、IV级（200 mA）以及客户特定的V级（350mA）的严重程度等级。
射频电流监测探头的孔径为 27mm。典型插入损耗为5dB，典型转移阻抗为26dBΩ。
该探头还可用于射频电流监测应用。
1. 产品特点
n 10KHz-500MHz频率范围
n 单独校准、分体式夹具设计
n 符合GJB151B , ISO11452-4
n 典型插入损耗 5dB、典型传输阻抗26dBΩ
27mm孔径、1年质保
TBBCI1-300K420大电流注入探头
技术指标
|
类 型 |
电流注入探头 |
|
符 合 |
ISO 11452-4; MIL-STD-461 CS114, GJB 151B-2013, DO-160 |
|
频率范围 |
10KHz – 500MHz |
|
插入损耗 |
5dB @典型值，50Ω（100Ω回路阻抗） |
|
传输阻抗 |
26dBΩ@典型值，50Ω（100Ω回路阻抗） |
|
最大输入功率 |
根据ISO11452注入测试等级I/II/III/IV,最高350mA |
|
最高温度 |
80℃ |
|
连接口 |
BNC-SHV / N型 |
|
内径 |
27mm |
|
直径 |
92mm |
|
高度 |
76mm |
|
重量 |
1.2 Kg |
|
质保 |
1年 |
|
标准配置 |
探头、说明书、线缆、校准证书 |
|
选件 |
|
|
- |
校准夹具 |
订购信息：
|
型号 |
描述 |
|
TBBCI1-300K420 |
电流注入探头、校准数据、包装木箱 |
|
TBBCI-CAL |
电流探头校准夹具 |
|
TBCDN-50-150 |
50欧姆转150欧姆 适配器，N-N，4W |
|
TBATT-6dB |
6dB衰减器，N-N，可选10W/25W/50W/100W |
|
TBATT-30dB |
30dB衰减器，N-N，可选10W/25W/50W/100W |
|
TBMDA5 |
宽带调制功率放大器，150KHz-250MHz，2W，AM/PM调制 |
|
TBMDA6 |
宽带调制功率放大器，150KHz-250MHz，25W，AM/PM调制 |
|
EMCview PRO |
EMC测试软件 |
