- 名称：TBL501000-1人工电源网络1000A（LISN线性阻抗稳定网络）
- 厂商：TEKBOX
型号：TBL501000-1
描述：TBL501000-1人工电源网络1000A（LISN线性阻抗稳定网络）是一款大电流单路50μH//50Ω线路阻抗稳定网络，用于对直流或交流供电电子设备进行传导发射测量。该产品依照CISPR16-1-2标准设计，工作频率范围为150kHz至30MHz。与LISN MATE搭配使用，可以测试共模和差模干扰
TBL501000-1人工电源网络1000A（LISN线性阻抗稳定网络）
TBL501000-1是一款大电流单路50μH//50Ω线路阻抗稳定网络，用于对直流或交流供电电子设备进行传导发射测量。该产品依照CISPR16-1-2标准设计，工作频率范围为150kHz至30MHz。
将两台LISN与LISN Mate 搭配使用，可分别测量共模噪声和差模噪声。对于三相供电的受试设备，根据设备采用三角形接法还是星形接法，需要三台或四台TBL501000-1。
该LISN配备风扇，可支持高达1000A的连续运行。风扇可选100V–120V或200V–240V供电电压。后面板配备一个带集成开关的C14连接器。在无风扇情况下，该LISN可连续运行，电流达500 A。
外露的不锈钢底部型材便于连接接地平面。
产品特点
符合CISPR 16-1-2
适用交流、直流
多个组成三相测量
1000A电流连续测量
应用
传导骚扰测试安全
为确保操作安全，用户必须遵守本手册中所有与安全相关的信息。外壳的所有金属部件均连接至电源和被测设备插座的接地引脚。在将其他任何导体连接至线性阻抗稳定网络之前，需先将其底部的接地型材连接至保护接地。
除非先断开所有其他接线，否则不得将保护接地与接地支架断开连接。必须特别注意，避免误将交流线路或直流正极连接至电源连接器的接地引脚。
使用交流电操作LISN时，请使用隔离变压器。
当电源接头处于电压时，不要将其连接或断开
TBL501000-1 仅可由合格的实验室人员操作。
TBL501000-1人工电源网络1000A（LISN线性阻抗稳定网络）

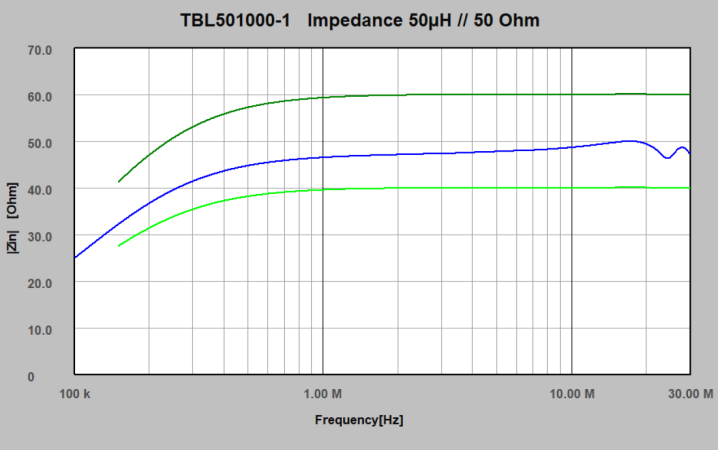

技术指标
|
类型 |
V-AMN, 50Ω/50Uh， 无250uH预过滤器 |
|
频率范围 |
100KHz-30MHz |
|
直流电阻 |
＜3mΩ |
|
最大电流 |
1000A@连续，500A@无风扇情况下连续 |
|
工作电压 |
0 – 1000V DC，500V AC（50/60Hz） |
|
高通滤波抑制残余交流 |
默认跳线开启，残余交流>66dB; 射频输出端未端接 |
|
DUT接口 |
大电流端子 M16*1.5 |
|
电源接口 |
大电流端子 M16*1.5 |
|
RF接口 |
N 母头 |
|
接地 |
底部不锈钢 |
|
风扇 |
可选100-120V/200-240V供电；后面板带C14开关连接器 |
|
尺寸 |
480 × 600 × 660 mm |
|
重量 |
70 Kg |
|
质保 |
1年 |
|
标准配置 |
说明书、线缆、转接头 |
