- 名称：TBMA9 MIL-STD喇叭天线
- 厂商：TEKBOX
型号：TBMA9
描述：TBMA9 MIL-STD喇叭天线是一款宽带、双脊军用标准的喇叭天线，设计和制造用于在200 MHz 至 2 GHz频率范围内提供稳定的线性极化
TBMA9 MIL-STD喇叭天线是一款宽带、双脊军用标准的喇叭天线，设计和制造用于在200 MHz 至 2 GHz频率范围内提供稳定的线性极化。该天线在整个工作频段内具有较高且几乎恒定的增益，可作为 EMC测试配置中双锥和对数周期天线的替代选择。它针对辐射发射和抗扰度测量进行了优化，在抗扰度测试中可承受 500 W 的连续射频输入
TBMA9 由轻质铝板制成。建议使用 TBTP6 玻璃纤维三脚架进行安装。天线后部的 22 毫米不锈钢转轴支持旋转，以设置所需的极化方向。此外，天线底部还设有一个安装板。
适用于：
l
通用接收和发射天线
l
按照MIL-STD-461 标准中RE102规定的辐射测量
l
辐射抗扰度测试

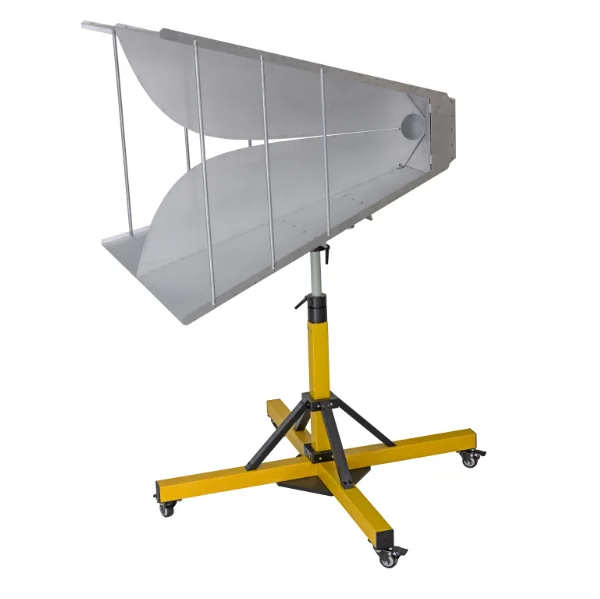

TBMA9 MIL-STD喇叭天线
1. 技术指标
|
天线类型 |
军用标准喇叭天线 |
|
频率范围 |
200MHz – 2GHz |
|
标称阻抗 |
50Ω |
|
最大输入功率 |
800W @ 短时峰值， 500W @ 连续 |
|
接头 |
N型母 |
|
各向同性增益 |
4.8 dBi – 8.86 dBi @ 1m |
|
天线系数 |
11.27 …. 30.13 dB/m @ 1m |
|
驻波比（VSWR） |
< 2 @ （F>270MHz） |
|
测试标准 |
FCC、CISPR、SAE、RTCA-DO-160、Mil STD-461 |
|
尺寸 |
948.35*952.6*703.15 mm |
|
重量 |
16 Kg |
|
固定接口 |
1/4 螺口 |
|
质保 |
1年 |
|
可选 |
TBTP6 天线固定架 |
|
标准配置 |
天线、校准数据、说明书、线缆、转接头 |
