- 名称：TBMA12双锥对数周期混合天线30MHz-6GHz
- 厂商：TEKBOX
型号：TBMA12
描述：TBMA12双锥对数周期天混合天线30MHz-6GHz是一款经济实惠的混合测量天线，用于辐射发射测试。该天线结合了双锥天线与对数周期天线的特性，频率覆盖范围为 30 MHz 至 6 GHz。

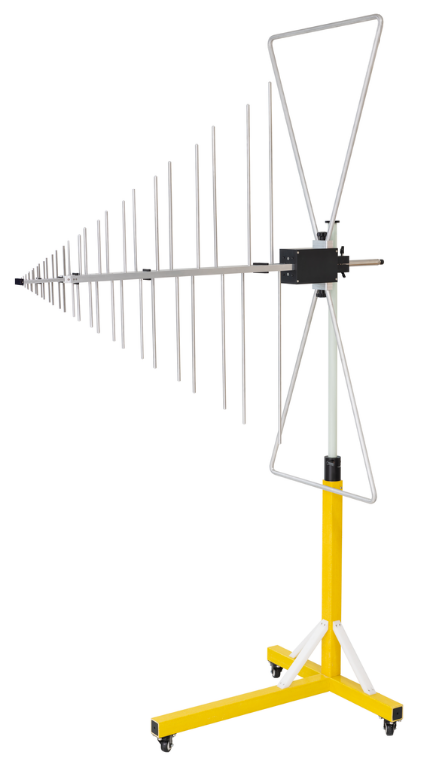

TBMA12双锥对数周期天混合天线30MHz-6GHz
TBMA12是一款经济实惠的混合测量天线，用于辐射发射测试。该天线结合了双锥天线与对数周期天线的特性，频率覆盖范围为 30
MHz 至 6 GHz。
TBMA12 在30 MHz至 6000 MHz范围内进行了特性表征，其电压驻波比和天线系数均为混合测量天线的典型值。
产品特点
高性价比
高灵敏度
组装/拆卸简单
可用于接收和发射
应用
1. EMC辐射测试
2. 场强天线
3. 通信天线
TBMA12双锥对数周期天混合天线30MHz-6GHz
|
类型 |
复合天线 |
|
频率范围 |
30MHz – 6GHz |
|
标称阻抗 |
50Ω |
|
接头 |
N型母 |
|
VSWR |
< 3 @ F >75MHz |
|
增益 |
-16.83 ~ 8.16 dBi @ 3m（双锥与对数周期部分） |
|
天线系数 |
7 ~ 41 dB/m @ 3m（双锥与对数周期部分） |
|
3dB波束宽度 |
47° @ E面 @ 平均 |
|
3dB波束宽度 |
85.7° @ H面 @ 平均 |
|
输入功率 |
130W @ 最大 |
|
尺寸 |
1346 x 1504 x 558 mm |
|
重量 |
6.9 kg |
|
固定接口 |
1/4 螺口、22mm直径安装管、可倾斜适配器 |
|
质保 |
1年 |
|
标准配置 |
天线、适配器、转接头、包装箱 |
