- 名称：TRF6G4VSA实时频谱分析仪5KHz-6400MHZ
- 厂商：TR
型号：TRF6G4VSA
描述：TRF6G4VSA实时频谱分析仪5KHz-6400MHZ是一款紧凑的、USB供电的射频仪器，将三种基本测试设备集成在一个口袋大小的单元中。其主要功能是5KHz至6.4 GHz的矢量频谱分析仪，并辅以6.4 GHz合成信号发生器和脉冲信号发生器。
TRF6G4VSA实时频谱分析仪5KHz-6400MHZ
TRF6G4vsa 是一款紧凑的、USB供电的射频仪器，将三种基本测试设备集成在一个口袋大小的单元中。其主要功能是5KHz至6.4 GHz的矢量频谱分析仪，并辅以6.4 GHz合成信号发生器和脉冲信号发生器。
这种高度集成的设计使得在广泛的环境中能够进行快速、多功能且便捷的测量。小巧的外形使其非常适合现场测试、生产线、教育以及一般射频开发。尽管成本低廉，该仪器仍提供强大的性能和丰富的功能，为工程师、技术人员和学生带来卓越的价值
三合一仪器：
n 矢量频谱分析仪：5KHz – 6.4 GHz，70 MHz实时带宽
n 射频信号发生器：合成式，最高6.4 GHz，校准输出
n 脉冲信号发生器：通过后部AUX1端口独立输出
主要特点
n 频率范围从5 KHz至6.4 GHz
n 70 MHz实时带宽，144 MSPS ADC采样率
n 70dB SFDR（无杂散动态范围）@10 MHz Span
n 使用对数频率扫描的EMC预测试能力
n 短时FFT（STFT）与3D可视化，用于详细调制分析
n 跳频扫描，用于组合多段频谱结果
n 高达20 MSPS I/Q分析，用于广泛的星座图和EVM分析

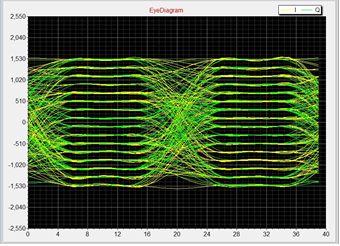

n 多种频率调制分析工具，包括相位树和眼图
n 宽范围检测AM、FM和PM模拟调制，包括零跨度模式
n 6.4 GHz全功能射频合成信号发生器
n 集成脉冲信号发生器，提供额外测量灵活性
n 超紧凑、口袋大小的设计，完全通过USB端口供电
应用
n 专业射频工程师在实验室外执行详细测量
n 硬件和软件工程师在新产品开发期间验证射频性能
n 制造和装配线用于组件级和功能级射频测试
n 学习和研究射频原理与无线通信调制的学生和爱好者
n 初创企业原型制作和验证新技术概念
n 作为功能模块集成到更大系统中以完成复杂任务
n 跨广泛无线系统的现场测试
n EMC预合规测试，帮助降低认证成本
n 使用USB-over-IP设置的全球频谱监测节点
n 专业领域，如安全、医疗设备、采矿和勘探
TRF6G4VSA矢量频谱分析仪5KHz-6400MHZ
技术规格
|
频率 |
|
|
频率范围 |
5KHz-6400MHz |
|
高频段 |
36MHz-6400MHz |
|
低频段 |
5KHz-36MHz |
|
FFT扫描范围（实时） |
5KHz-6400MHz |
|
线性扫描范围 |
36MHz-6400MHz |
|
最小频率步进 |
0.1Hz |
|
参考时钟输出 |
24MHz@默认（AUX1,后部），可选12-100MHz |
|
参考时钟输入 |
仅24MHz （AUX2,后部） |
|
参考时钟精度 |
±0.5ppm 稳定性（-10°C 至 +50 °C） |
|
老化率 |
± 1ppm/年 @ 最大 |
|
扫宽范围 |
1KHz-6380MHz, 1KH@最小SPAN |
|
扫宽-FFT扫描 |
1KHz-70MHz |
|
扫宽-线性扫描 |
100KHz-6380MHz |
|
全扫宽范围 |
20MHz-6380MHz |
|
RBW范围 |
25Hz-10MHz@ 任意设置 |
|
RBW默认设置 |
SPAN/100 |
|
相位噪音@1GHz |
1 kHz：–87 dBc/Hz ,10 kHz：–98 dBc/Hz 100 kHz： –100 dBc/Hz ，1 MHz： –116 dBc/Hz |
|
幅度 |
|
|
测量范围-CW@高段 |
DANL至+24dBm（高于36MHz） |
|
测量范围-脉冲@高段 |
DANL至+24dBm（高于36MHz） |
|
测量范围-CW&脉冲@低 |
DANL至+10dBm |
|
参考电平范围 |
-40至+30dBm@高段，-20至+20dBm@低段，分辨率 0.25dB |
|
最大输入电平 |
CW RF 30 dBm（<1分钟，Ref = +30 dBm）· DC输入 ±25V最大 |
|
DANL |
–144 dBm |
|
绝对电平不确定度 |
1.5Db @ 1GHz |
|
频率响应 |
2dB @ 36MHz-6.4GHz |
|
电平显示范围 |
100dB 对数刻度（可手动移动） |
|
显示单位 |
dBm、dBmV、dBμV、dBμV/m、dBW/m² |
|
标记 |
5个 |
|
轨迹功能 |
当前、平均、最大保持、密度、瀑布图 |
|
标记读数分辨率 |
0.1dB |
|
扫描时间与触发 |
|
|
扫描时间(FFT模式) |
4ms-20s |
|
扫描时间（线性模式） |
8ms-40s |
|
全扫描 |
8s |
|
触发源 |
外部来自后部AUX1 SMA连接器，内部来自输入信号 |
|
触发电平 |
3.3V TTL（外部），全脉冲电平 （内部） |
|
对数扫描模式 |
|
|
扫宽范围-高段 |
30MHz-6400MHz |
|
参考范围-高段 |
–40 至 +30 dBm |
|
扫宽范围-低段 |
8KHz-36MHz |
|
参考范围-低段 |
–20 至 +20 dBm |
|
跳频模式 |
|
|
操作 |
由跳频文件定义 |
|
跳频点 |
100（每个跳频文件中定义） |
|
频率范围-高段 |
36MHz-6400MHz |
|
扫宽 |
30MHz（每个跳频文件单个扫宽值） |
|
STFT扫描模式 |
|
|
频率范围 |
36MHz-6400MHz |
|
FFT点数 |
64-8192 (2ⁿ步进，n = 6–13） |
|
最大时间步数 |
63 – 8191（取决于FFT点数） |
|
时间扫描范围 |
21 μs – 70 ms |
|
扫宽范围 |
1.8 MHz – 70 MHz |
|
RBW默认 |
SPAN / 100 |
|
STFT模式 |
FFT_Amp 和 FFT_Phase |
|
显示 |
3D（幅度/频率/时间），3D（I相位/Q相位/时间） |
|
模拟解调 |
|
|
频率范围 |
36 MHz – 6400 MHz（HB）· 500 kHz – 36 MHz（LB） |
|
时基/格（AM/零跨度） |
0.11μs–199 ms（高段），0.0833μs–3.367ms（低段） |
|
时基/格（PM） |
0.11μs–7ms（高段），0.0833μs–3.367ms（低段） |
|
AM解调指数 |
5 – 95 % |
|
PM解调相位范围 |
–180° 至 +180° |
|
零跨度幅度参考 |
+24 至 –40 dBm |
|
时基/格（FM） |
0.0833μs–6.4ms（高段），0.0833μs–3.367ms（低段） |
|
FM偏差满量程 |
1 kHz – 18 MHz |
|
频率数字调制 |
|
|
调制类型 |
任意频率数字调制（例如MSK、GMSK、GFSK、FSK、4FSK） |
|
显示类型 |
频率表、FM、相位树、星座图、眼图、I&Q数据 |
|
符号速率 |
15 Kbps – 18 Mbps |
|
相位数字解调 |
|
|
调制类型 |
由I&Q文件定义的任意相位调制（例如4PSK、8PSK、16QAM、64QAM、256QAM） |
|
显示类型 |
星座图、EVM、眼图、I&Q相位数据 |
|
符合速率 |
15 Kbps – 20 Mbps |
|
射频信号发生器 |
|
|
频率范围 |
1MHz-6400MHz |
|
线性/对数扫描范围 |
1MHz-6400MHz（最小1ms时间步进） |
|
跳频扫描范围 |
1MHz-6400MHz（最小1ms时间步进） |
|
带脉冲调制 |
1MHz-6400MHz |
|
脉冲周期范围 |
1ms-10s |
|
脉冲宽度范围 |
100μs – 5 s |
|
幅度范围 |
–70 至 +10 dBm（0.25 dB步进）低于3.5 GHz |
|
幅度斜坡范围 |
–50 至 +10 dBm |
|
通用脉冲信号发生器 |
|
|
脉冲周期范围 |
100 μs – 10 s |
|
脉冲宽度范围 |
50 μs – 5 s |
|
多脉冲数量 |
1 – 255 |
|
通用规格 |
|
|
电源 |
5V@通过USB端口 |
|
工作温度 |
-20°C 至 +50°C |
|
存储温度 |
-50°C 至 +50°C |
|
尺寸 |
115 x 65 x 20 mm |
|
重量 |
350 g |
