- 名称：TBL50400-1B人工电源网络（线性阻抗稳定网络）400A
- 厂商：TEKBOX
型号：TBL50400-1B
描述：TBL50400-1B人工电源网络（线性阻抗稳定网络）400A是一种单路径的50Ω/50µH+5Ω的低频干扰抑制设备（LISN），用于直流或交流供电电子设备的传导发射测量。它符合CISPR16-1-2规范设计，频率范围为9kHz – 30MHz。
TBL50400-1B人工电源网络（线性阻抗稳定网络）400A
TBL50400-1B 是一种单路径的50Ω/50µH+5Ω的低频干扰抑制设备（LISN），用于直流或交流供电电子设备的传导发射测量。它符合CISPR16-1-2规范设计，频率范围为9kHz – 30MHz。
两台TBL50400-1B可以组成对DC/AC供电的EUT进行传导骚扰测量。同时与LISN Mate组合使用，可分别对共模和差模噪声进行独立测量。三相电源的被测设备（EUT）需根据其三角形或星型连接方式，配备三至四台TBL50400-1B.
TBL50400-1B B包括一根BNC公-N公的RG232电缆、电源线和EUT的匹配连接器以及单独的校准数据，外部底部轮廓便于连接地平面。
产品特点
符合CISPR 16-1-2规范设计
400A高电压大电流（700VAC/1000VDC）
适用交流、直流
多个组成三相测量
外观设计简单方便

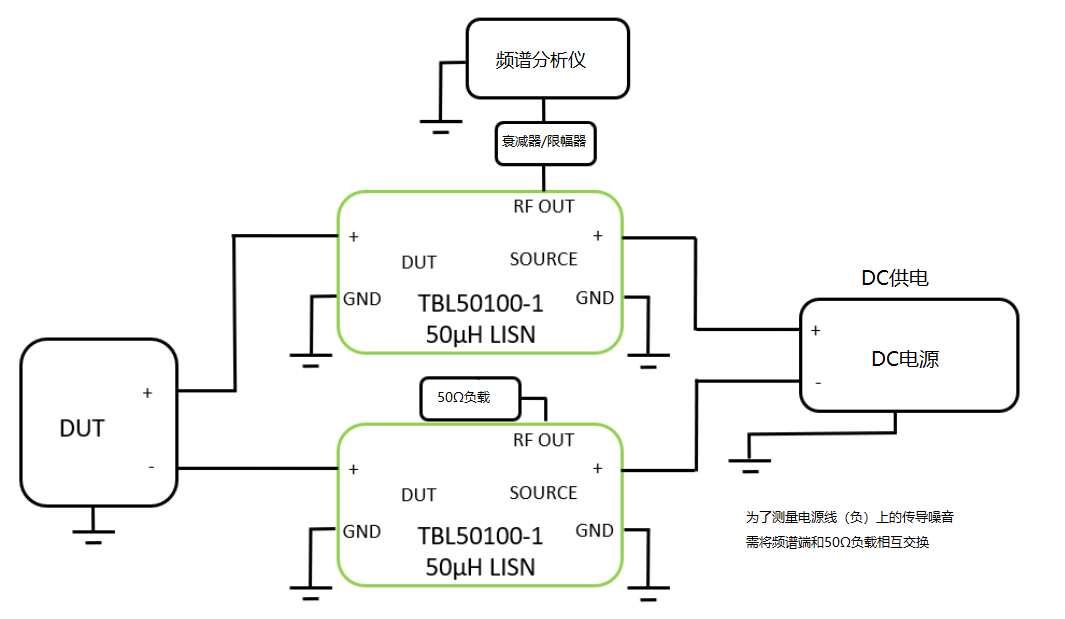

DC测量链接方式
TBL50400-1B人工电源网络（线性阻抗稳定网络）400A
|
类型 |
V-AMN, 50Ω//50uH+5Ω，250uH预滤滤器 |
|
频率范围 |
9KHz-30MHz |
|
直流电阻 |
70mΩ |
|
最大电流 |
300A@连续@风扇开启，400A@持续30分钟@风扇开启 |
|
工作电压 |
0 – 1000VDC，700VAC（50/60Hz） |
|
高通滤波器抑制残余交流 |
默认跳线开启，残余交流抑制>66dB,RF输出端未接负载 |
|
EUT/电源连接器 |
M16接线柱、4mm中心孔、400A、1KV、Schützinger POL 3590 / RED |
|
RF接口 |
N 母头 |
|
接地 |
16mm接地螺柱，带蝶形螺母，外露不锈钢底座轮廓带安装槽 |
|
尺寸 |
660 × 820 × 1250 mm |
|
重量 |
150 Kg |
|
质保 |
1年 |
|
标准配置 |
说明书、线缆、转接头 |

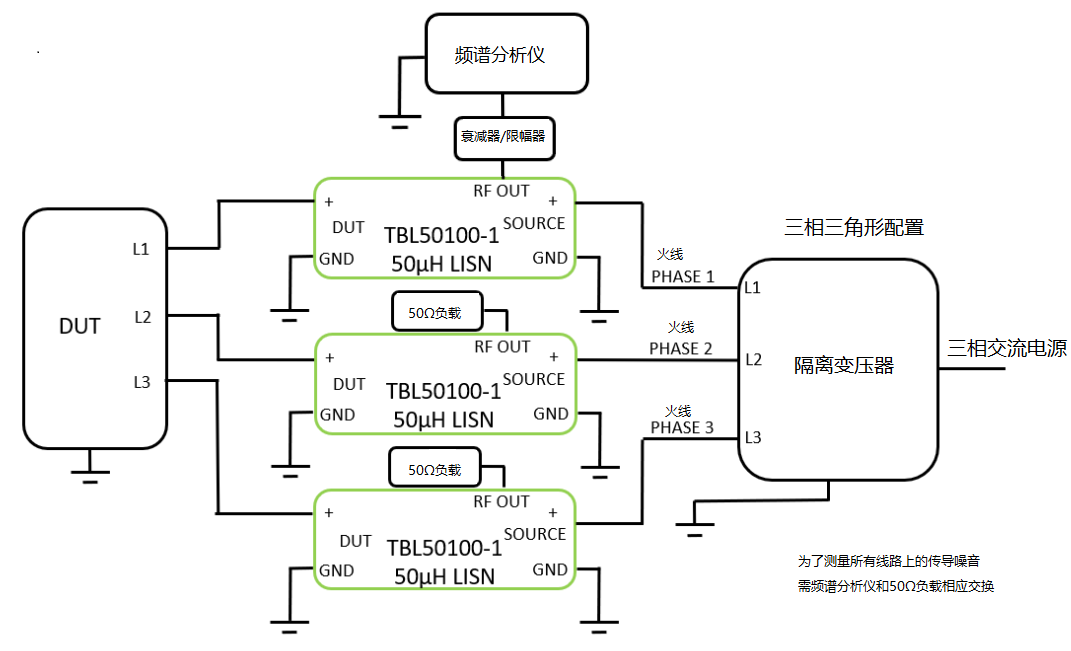

三相测量链接方式
