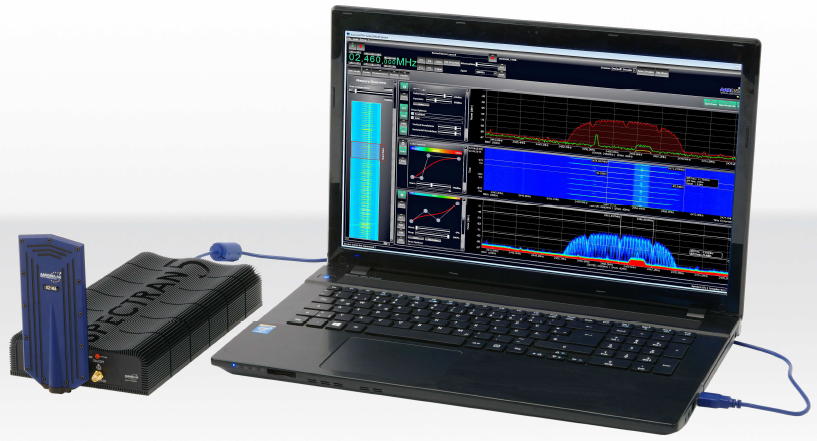

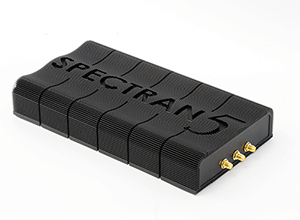

名称:USB实时频谱分析仪HF-80200X(9k-20G)
厂商:aaronia
型号:HF-80200X
描述:USB式实时频谱分析仪HF-80200X采用高速A/D快速FFT分析,专利LO调试频谱技术及多相滤波器技术,高达88MHz实时带宽,确保快速实时对输入信号的进行频谱分析。利用两个交错梳状滤波器的专利接收技术,该技术采用多相滤波器实现。

快速紧凑

USB式实时频谱分析仪HF-80200X采用高速A/D快速FFT分析,专利LO调试频谱技术及多相滤波器技术,高达88MHz实时带宽,确保快速实时对输入信号的进行频谱分析。利用两个交错梳状滤波器的专利接收技术,该技术采用多相滤波器实现。与常规的傅里叶分析不同,多相滤波器根据频率点数量,可处理多个时间间隔内的采样数据。因此可实现任何滤波曲线(例如真正的高斯滤波器),而不受于因有限采样时间而产生的频谱失真效应。为了避免在频率时间图中出现空白,实时频谱分析仪采用两个独立的交错梳状滤波器组合,来进行信号分析处理,实时分析带宽内不会错过任何微小信号。

HF-80200X实时频谱分析仪可选配1Hz频率扩展,扩展采用1Hz40MHz独立的低频路径,低频路径使用高性能16105MSPSMSPS信号信号转换率,完成一次从模拟转换数字的AD转换所需时间倒数) AD数模转换器,16bit分辨率增强了低频动态范围(100dB)。由DDS扫描控制,低频路径(1Hz-40MHz/16bit)和射频路径(9KHz-20GHz)实现无缝对接(需要注意低频动态范围,射频14bit/80dB动态)。

HF-80200X实时频谱分析仪用来捕捉非周期性突发信号,它可以在20ms内快速完成对频率高达20GHz的扫描,不管是频谱监测、射频和微波测量、干扰查找、EMC电容兼容或WIFI和无线网络测量,HF-80200X都可轻松快速应对测量。

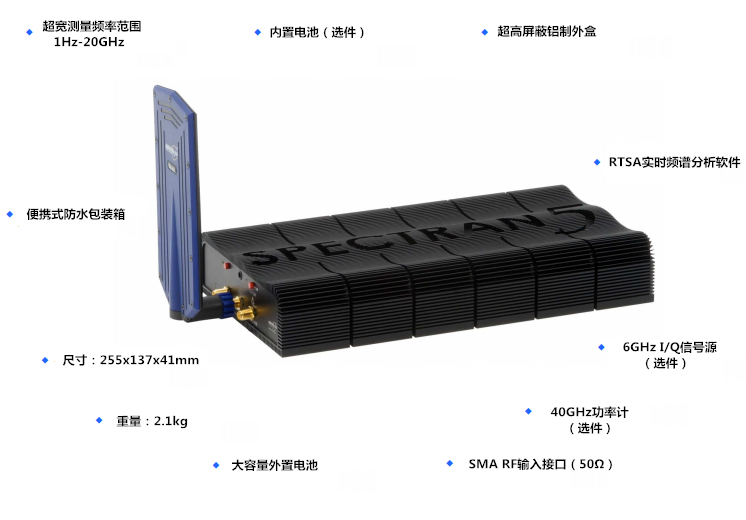

产品特点

第一台真正的实时频谱分析仪

频率范围低至1Hz高达20G

实时带宽高达88MHz

POI(捉捕率)1us

通过USB实时读取I/Q数据

非常快速扫描模式,20GHz全频段扫描时间20ms

采用多相位滤波

快速扫描(微秒级别DDS扫描)

手持式小巧便携

可选20G I/Q信号发生器和40G功率计

可选160MHz实时带宽

可选175MHz实时带宽

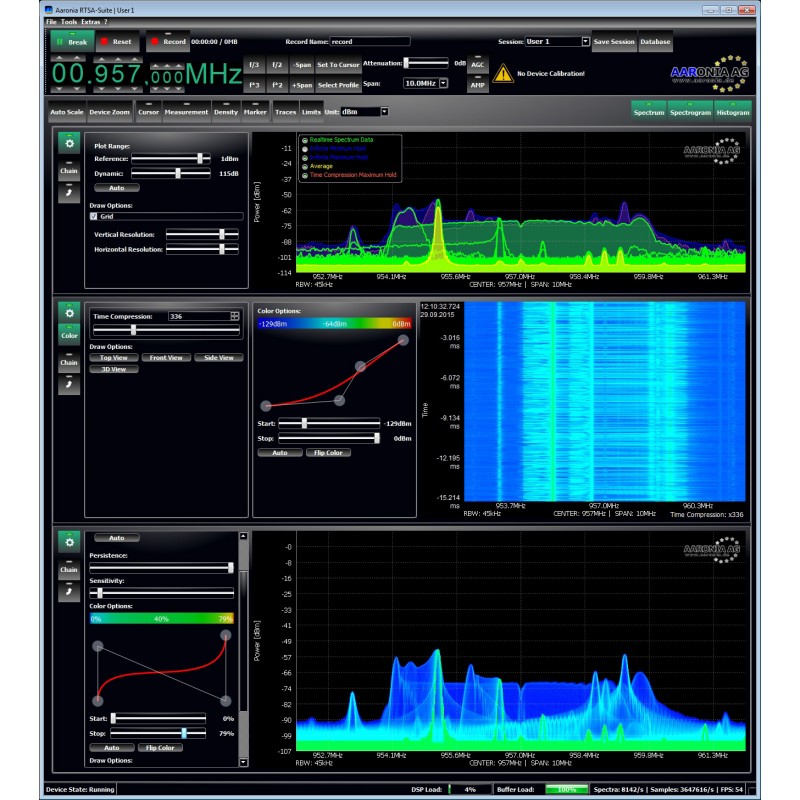

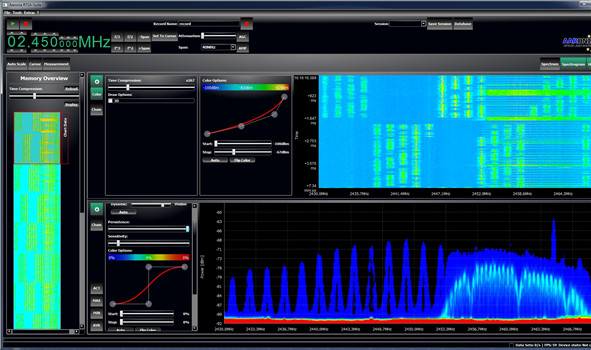

射频信号录制回访的实时频谱分析软件RTSA

应用

频谱监测

射频和微波测量

EMC电磁兼容测试

WiFi和无线测量

干扰查找



分享:

技术指标:

技术参数

频率范围

9KHz - 20Hz

IF带宽

88MHz

POI捉捕

< 1us

输入电平

+20dBm@max

输入阻抗

50欧姆

输入接口

SMA

平均噪音

-150dBm@内部前置放大器开

-170dbm@外部前置放大器开

精度

+/- 1.5dB

频率精度

0.5ppm

RBW

1Hz-40MHz

VBW

1Hz-40MHz

解调方式

AM/FM

显示单位

dBmdBuVV/mA/mW/m²、dBuV/mW/cm²

检波方式

MaxMinAVGPeakQPeaK

衰减器

45dB0.5dB步进,含前置放大器)

轨迹

ACTAVGMAXMIN

参考范围

-200dBm+100dBm

测量模式

实时I/Q、功率计、频率计

显示视图

频谱图、瀑布图、柱状图

触发方式

Cursor, Measurement, Density

运行参数

视频RAM

64M

SDRAM

256M

ADC

500MSPS 14bit

GPS

支持GPS记录器

FPGA

240K ECP3

DSP

600MHz

供电

AC输入

100-240V,50-60Hz

DC输出

5.6V5A@max

功耗

35W

物理参数

尺寸

255×85×29mm

重量

0.85kg

环境性能

工作温度范围

0to +40

存储温度范围

-20to +60

其它

产地

德国

质保

3





订货信息:



编号

名称与规格

数量

1

HF-80200X USB式实时频谱分析仪  9KHz-20GHz  88MHz

1

2

OmniLOG7060全向天线  700MHz-6GHz

1

3

SMA测试线缆-1m

1

4

SMA测试线缆-3m

1

5

USB通信电缆-1m

1

6

SD存储卡

1

7

N-SMA转接头

1

8

电源适配器 DC-12V/1A

1

9

U盘(RTSA实时频谱分析仪、英文手册)

1

10

中文快速手册

1

11

便携式防水包装箱

1
