- 名称：USB信号发生器VSG2G1（1M-2.2G）
- 厂商：Triarchy
型号：VSG2G1
描述：VSG2G1是一个具有超高性价的USB矢量信号发生器，它的功能可媲美常规全尺寸射频矢量信号发生器的基本功能。VSG2G1是微型便携式设备，但它具有普通全尺寸射频信号发生器的特性和功能。频率范围高达2.2GHz，频率扫描，使用I＆Q调制产生任意调频信号。
VSG2G1是一个具有超高性价的USB矢量信号发生器，它的功能可媲美常规全尺寸射频矢量信号发生器的基本功能。VSG2G1是微型便携式设备，但它具有普通全尺寸射频信号发生器的特性和功能。频率范围高达2.2GHz，频率扫描，使用I＆Q调制产生任意调频信号。
它可以产生很多调制方式的射频信号，以满足不同测试功能，可以定制以满足专用或其他非标准无线协议测试需求，
VSG2G1非常适合现场试验使用，因为它体积非常小，携带方便。同时也可以作为ATE系统的模块，能够模拟很多射频测试系统的射频信号。
特点：
世界上最小的射频信号发生器
频率范围高达2.2GHz
输出电平 -50dBm ~+10dBm
频率CW、扫频模式、调频模式
内置脉冲发生器
内置任意函数信号发生器产生低频信号
模拟调制功能AM、FM、PM

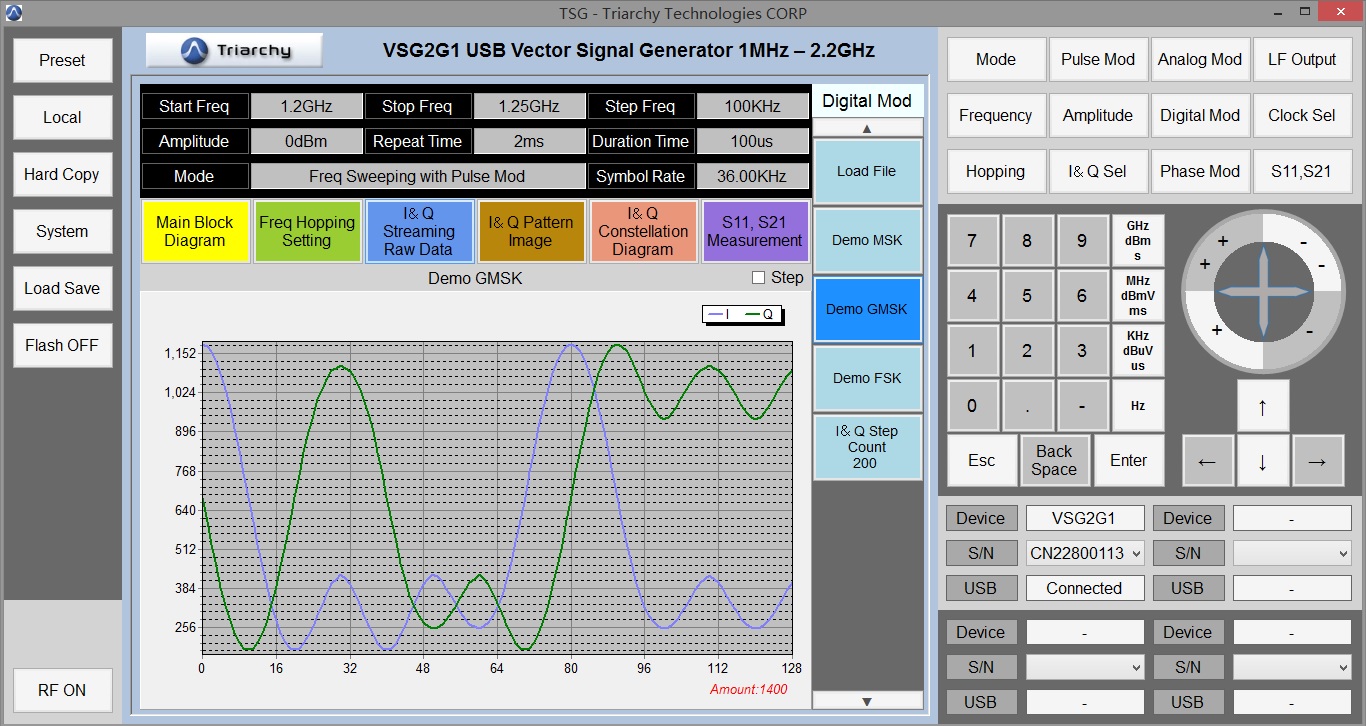

数字调制功能FSK、PSK、ASK、MSK、GMSK、SFSK
相位调制QPSK、8PSK、QAM
系统物理层数据帧 CDMA、TMDA、GSM
外部I&Q输入、带宽高达500MHz
参考时钟输入和输出

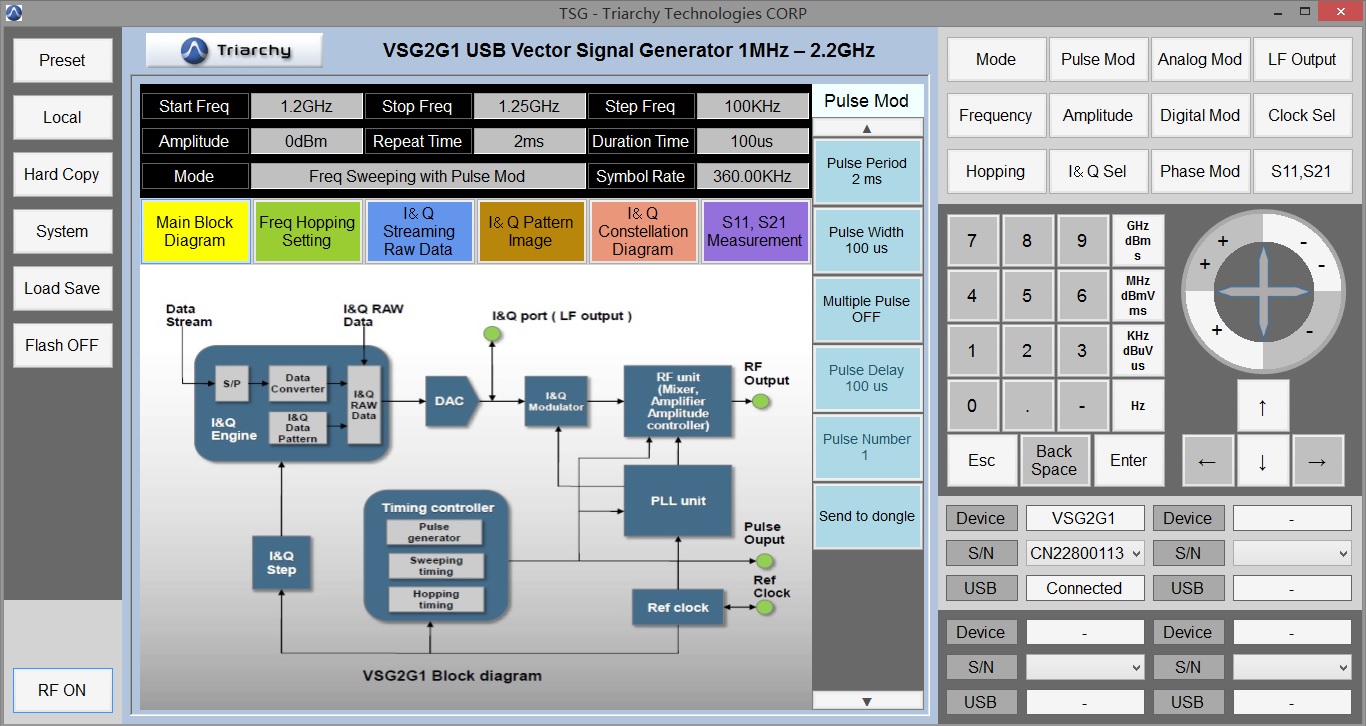

免费软件, 设置后可独立操作（不需要连接电脑）
USB直接供电
尺寸100×25×25mm,重量仅90g
应用：
生产线自动化测试系统
高校科研教育实验
企业科研
通信行业（手机、蓝牙、WiFi、WiMax ....）
户外现场试验
EMI辐射骚扰测试
技术指标(预热30分钟后)：
|
频率规格 |
||||
|
频率范围 |
Band 0 |
1MHZ-30MHZ |
||
|
Band 1 |
30MHZ-2200MHZ |
|||
|
频率分辨率 |
PLL设置为1KHz |
|||
|
频率稳定度 |
±2.5 PPM @ -20℃ to +60℃范围内 |
|||
|
频率老化度 |
±1 PPM /年 |
|||
|
参考频率输出 |
12MHz |
|||
|
参考频率输入 |
10MHz |
|||
|
幅度规格 |
||||
|
输出电平范围 |
Band0 |
-21dBm ~ +10dBm |
||
|
Band1 |
-21dBm ~ +10dBm |
|||
|
电平分辨率 |
1dB |
|||
|
电平误差 |
< 3dB |
|||
|
相位噪音 |
-90dBc/Hz offset 10KHz at 1GHz |
|||
|
-105dBc/Hz offset 100KHz at 1GHz |
||||
|
-120dBc/Hz offset 1MHz at 1GHz |
||||
|
脉冲调制规格 |
||||
|
脉冲调制重复时间 |
400us - 20s |
|||
|
脉冲调制持续时间 |
10us - 5s |
|||
|
多个脉冲数 |
2 - 250 |
|||
|
多脉冲延迟 |
100us - 5s（最后一个脉冲不能覆盖第一个脉冲） |
|||
|
开/关比 |
>90dB |
|||
|
规格（扫频无脉冲调制） |
||||
|
Span range |
1 KHz to full span |
|||
|
点扫描范围 |
2 - 50000 |
|||
|
步进频率范围 |
1KHz - 1GHz |
|||
|
扫频脉冲周期 |
扫描时间重复为400us - 20s |
|||
|
扫频脉冲宽度 |
脉冲持续时间10us - 10s |
|||
|

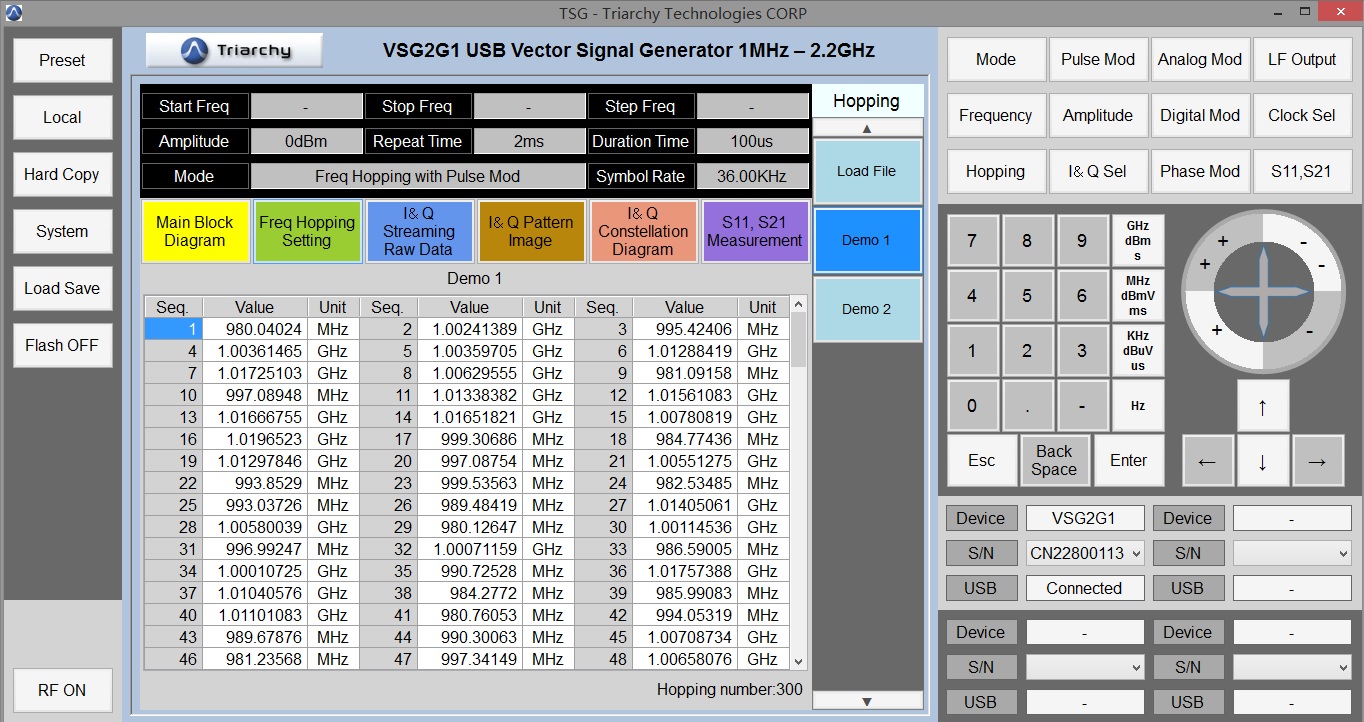

规格（有/无脉冲调制的调频信号） |
||||
|
调频范围 |
30MHz - 2.2GHz |
|||
|
调频数 |
2 - 4000 |
|||
|
调频脉冲周期 |
调频重复时间400uS to 20s or 2500 hop/s to 0.05 hop/s |
|||
|
调频脉宽 |
脉冲时间10us - 10s |
|||
|
模拟调制 |
||||
|
FM调制 |
频率范围 |
1.54KHz - 3.33KHz |
||
|
调制度 |
20 |
|||
|
自定义调制范围 |
1.54KHz - 3.33KHz |
|||
|
调制度 |
0.5 - 20 |
|||
|
AM调制 |
频率范围 |
30.77Hz - 66.7KHz |
||
|
调制度 |
90% |
|||
|
自定义调制范围 |
1.54KHz - 66.7KHz |
|||
|
调制度 |
10% - 90% |
|||
|
PM调制 |
频率范围 |
30.77Hz - 66.7KHz |
||
|
调制度 |
180度 |
|||
|
自定义调制范围 |
1.54KHz - 66.7KHz |
|||
|
调制度 |
36 - 288度 |
|||
订货信息：
VSG2G1 USB射频信号发生器（1MHz - 2.2GHz）
标准配置：
USB连接线（1米/3米）、N-SMA测试头、N-BNC测试头、衰减器、信号发生器软件、
中文手册、包装盒
