- 名称：VSG25A信号源（100M-2.5G）
- 厂商：SH
型号：VSG25A
描述：VSG25A是一款具有超高性价的USB式矢量信号发生器，它的功能可以媲美常规全尺寸射频矢量信号发生器的基本功能。采用便携式设计，USB直接供电；即使在无电源的户外环境中USB供电也轻松应对。VSG25A可以产生多种不同调制方式的射频信号，以满足不同测试功能，频率范围高至2.5G，轻松应对汽车电子不同调制方式信号。
VSG25A是一款具有超高性价的USB式矢量信号发生器，它的功能可以媲美常规全尺寸射频矢量信号发生器的基本功能。采用便携式设计，USB直接供电；即使在无电源的户外环境中USB供电也轻松应对。VSG25A可以产生多种不同调制方式的射频信号，以满足不同测试功能，频率范围高至2.5G，轻松应对汽车电子不同调制方式信号。
VSG25A射频信号发生器的硬件具有12位I/Q基带任意波发生器，频率范围54KHz到180MHz内任意可调；包含一个4096×16位模式的内置或自定义调制。
产品特点
频率范围高达2.5GHz
输出电平-40dBm - +10dBm
任意波信号发生器
模拟调制
数字调制

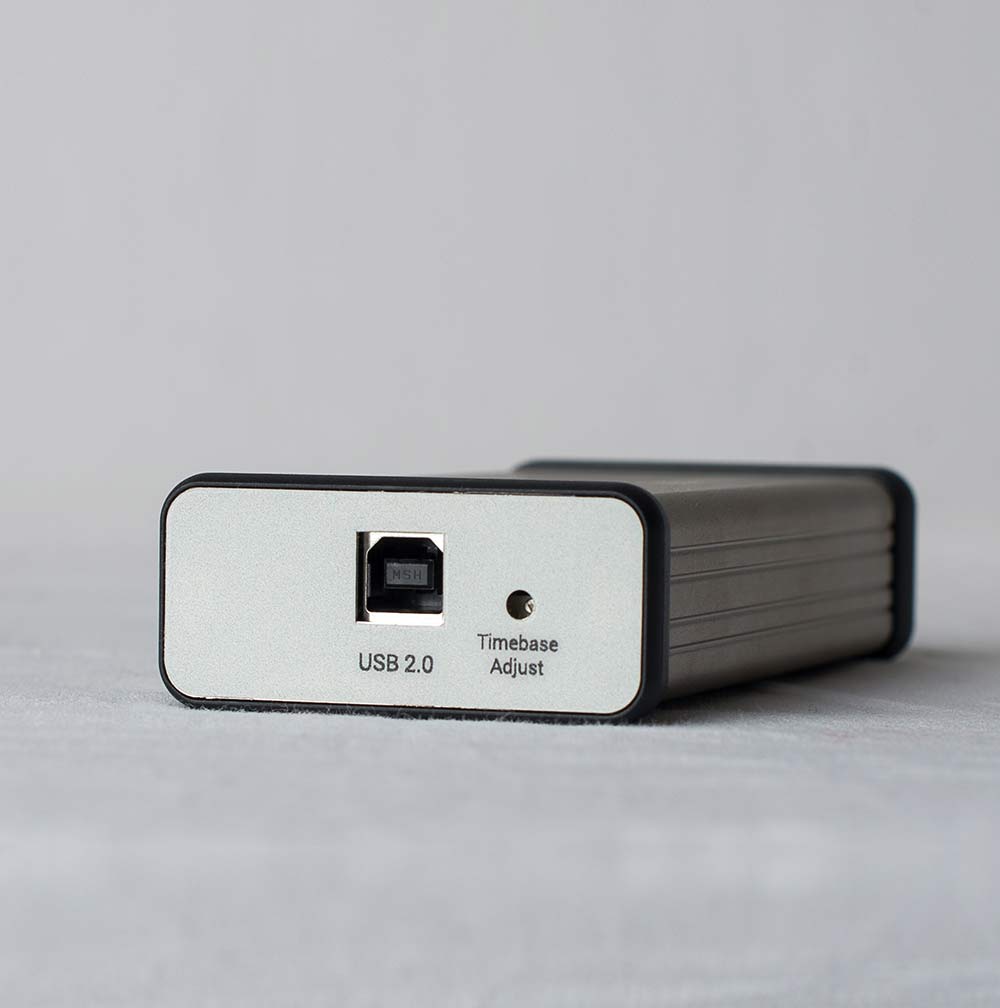

USB供电
支持API
设计简洁、便携
应用
生产线自动化测试系统
高校科研教育实验
企业科研
通信行业（手机、蓝牙、WiFi…）
户外现场试验
教学/维修
EMI骚扰源
规格参数
|
频率范围 |
100MHz-2.5GHz |
|
|
频率分辨率 |
﹤ 1Hz |
|
|
时基 |
精度老化 |
±5ppm/年 |
|
温度漂移 |
-0.2ppm/℃ |
|
|
调整 |
±1ppm |
|
|
振幅精度（CW） |
±1.5dB（-40dBm- +10dBm） |
|
|
相位噪音 |
100Hz |
-68dBc/Hz |
|
1KHz |
-88 dBc/Hz |
|
|
10KHz |
-102 dBc/Hz |
|
|
100KHz |
-105 dBc/Hz |
|
|
1MHz |
-132 dBc/Hz |
|
|
AM/FM调制 |
调制率 |
30Hz-40MHz |
|
AM THD（总谐波失真） |
< 1% |
|
|
FM THD（总谐波失真） |
< 0.1% (0.01% typical) |
|
|
脉冲信号 |
带宽 |
6ns – 25ms |
|
占空比（最小） |
0.00025%（脉冲周期≤1S） |
|
|
占空比（最大） |
99.9% |
|
|
开关比 |
>45dB |
|
|
多频测试模式 |
调距 |
1KHz-40MHz |
|
相位关系 |
parabolic or random |
|
|
调制方式 |
AM, FM, CW, FSK, GFSK, OOK, ASK, MSK, GMSK, BPSK, DBPSK,QPSK, DQPSK, Pi/4DQPSK, OQPSK, 8-PSK, 16-PSK, 16-QAM,64-QAM, 256-QAM.
Filters: Raised cosine,
root raised cosine, Gaussian, Pattern: PN7, PN9, and custom |
|
|
自定义调制 |
IQ输入 |
CSV文件 |
|
模式长度 |
2-2048点 |
|
|
模式周期 |
2-63535点 |
|
|
DAC时钟/采样率 |
53.333KHz-180MHz |
|
|
常规参数 |
RF输出接口 |
SMA |
|
电源 |
USB 2.0 |
|
|
工作温度（校准） |
18°C to 28°C |
|
|
工作温度（未校准） |
0°C to 50°C |
|
|
尺寸 |
139.7×57.15×25.4mm |
|
|
重量 |
0.1417kg |
|
|
质保 |
3年 |
|
