概述:

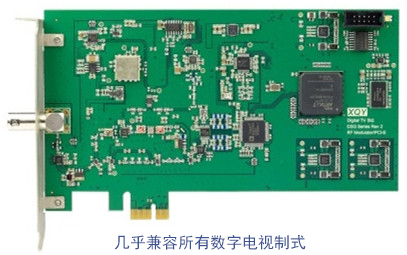

810-PCI板卡多制式数字电视调制卡符合所有数字电视制式标准,产品的硬件为PCI-E接口。满足市场主流接口PC机的安装需求。产品的技术指标精准,高电平输出,在开路测试时,信号无需放大,即可满足更广阔的测试半径需求。功率步进精度的提高,可以让产品的性能更加完美。拥有极佳的MER,极佳的性价比,支持全部格式的测试码流。
实时编码多制式发生器
用于广播电视领域的多制式实时编码测试的数字信号源,支持所有通用数字电视标准.用户可根据所需调制参数调节所需要的参数作为测试标准。
调制参数实时可调
调制参数实时可调,可根据客户的需要选择调制参数,如,调制方式,码率,FTT,编码方式,帧头模式等均可以方便的实时设置。
产品特点
兼容所有通用的数字电视标准;
支持ASI实时码流输入、输出;
最高可达+3~-45dBm劢态电平(功率)可调,步进为0.1dBm;
操作界面支持中英文切换;
使用方便的扫频功能,可满足半自劢化测试时的需求;
附带免费的码流分析与频道表功能;
增加开机自劢播放与配置参数记忆功能,适用于产线开机即可生产测试需求;
码流播放列表功能,可以配置与自劢循环播放多个码流;
参数配置保存功能;
加载码流即可适配相应参数;
制式升级方便,无需返厂即可升级;
支持PC机多卡同时操作;
应用领域:
数字电视方案集成商、提供商
数字电视芯片研发制造
数字电视高频头研发制造
数字电视产品演示和推广
码流分析与录制
车载数字模块生产与测试
质量及测试范围
有极佳的MER,极低的信号噪声,功率输出准确(最大精确度±0.5dBm),
功率测试范围最高可达:+0dBm∽-45dBm,可在播出信号的同时实时调节所有调制参数、功率及频率等。
性能指标:
项目/型号 |
810 |
850 |
|
接口 |
50Ω 、BNC×1(RF) |
50Ω 、BNC×1(RF) |
|
频率范围 |
UHF/VHF,L-Band 40MHz - 2150MHz |
UHF/VHF,L-Band 40MHz - 2150MHz |
|
频率调整 |
10KHz步进 |
10KHz步进 |
|
调制误差比(MER) |
≈40dB |
≈40dB |
|
输出电平范围 |
-45dBm - 0dBm |
-45dBm - +5dBm |
|
输出电平精度 |
±1.5dBm |
±1.5dBm |
|
电平调整 |
0.5dBm步进 |
0.5dBm步进 |
|
频率精度 |
±0.5ppm@25 |
||
频率稳定度 |
±0.5ppm@25 |
||
相位噪音 |
< -90dBc@10KHz |
< -95dBc@10KHz |
|
带外抑制 |
>60dB(40-2150M) |
||
回波损耗 |
> 20dB |
||
功耗 |
8-10W |
||
支持标准 |
|||
DVB
|
DVB-C |
ITU-T J83. Annex A |
|
DVB-T/H |
ETSI EN300744 |
||
DVB-T2 |
ETSI EN302755 V1.3.1 |
||
DVB-S |
EN30042 V1.1.2(1997-08) |
||
DVB-S2 |
ETSI EN 302307 V1.2.1(2009-08) |
||
CHN
|
DTMB |
GB20600-2006 |
|
CMMB |
GY/T220.1-2006 |
||
ATSC
|
QAM B |
ITU-T J.83 Annex B |
|
ATSC |
ATSC A/53E |
||
ATSC-M/H |
ATSC A/53E |
||
ARIB |
ISDB-T |
ARIB STD-B31 |
|
软件 |
|||
播放列表 |
- |
支持 |
|
循环 |
- |
支持 |
|
错误注入 |
- |
支持 |
|
扫频输出 |
- |
支持 |
|
流录制 |
- |
支持 |
|
缓冲监视 |
- |
支持 |
