名称:TG39系列模拟电视信号发生器-日本芝测
厂商:芝测
型号:TG93XX
描述:TG39系列支持8种模拟电视制式,内置100种测试信号,输出端口支持VBS,SCART等多种规格,支持NTSC、PAL-M、PAL-N、SECAM等八种制式

概述
      TG39系列支持8种模拟电视制式,内置100种测试信号,输出端口支持VBS,SCART等多种规格,支持NTSC、PAL-M、PAL-N、SECAM等八种制式。标配SCART接口。可重叠WSS信号,14Bit信息任意可调标配单像管信号(狮子头)信号,4:3和16:9 图像载波、音频载波具有反转功能,所以支持法国低频信号发生各国多路伴音信号,由日本制式、BTSC制式、NICAM制式、双载波制式发生各国制式的图文。音频信号通过内部振荡器可以调出400Hz/1KHz/3KHz的正弦波;为了提高RF输出信号的精度,每种电视制式分别加入了SAW滤波器。

产品特点:
- 支持NTSC,NTSC-50,NTSC-4.43MHz,PAL,PAL-60,PAL-M,PAL-N,SECAM等8种制式
- 标配SCART接口(欧洲制式)
- 可重叠WSS 信号,14bit信息可任意设定
- 标配单像管信号,(狮子头)信号4:3和16:9图像。
- 具有组合功能,可以把复数整个信号组合成新的信号输出
- 音频信号通过内部振荡器可以调制出400Hz/1KHz/3KHz的正弦波。(TG39AA/AB/AC)
- 图像载波,音频载波具备反转功能,所以支持法国的低频信号。(TG39AA/AB/AC)
- 可以叠加RF信号的频道字符。(TG39AA/AB/AC)
- 一路音频信号输入输出,可与外部音频信号发生器TA35C/AS953B连接。(TG39AA/AB/AC)
- 标配音频IF信号输出,其他双载波制式,NICAM制式的信号发生器的输出可以与本机的RF信号重叠。(TG39AA/AB/AC)
- 发生各国制式的多路伴音信号,有日本制式,BTSC制式,NTCAM制式,双载波制式(TG39AB/AC)
- 发生各国制式的图文信号(TG39AC)
- 可存储256组数据,有自动切换模式,切换时间设置为1秒~3600秒
- 配有HS,VS和C.SYNC输出接口
- 配有一个SCART连接头和一个4-pin的DIN连接头
- 标配RS232C接口,有GP-IB选件

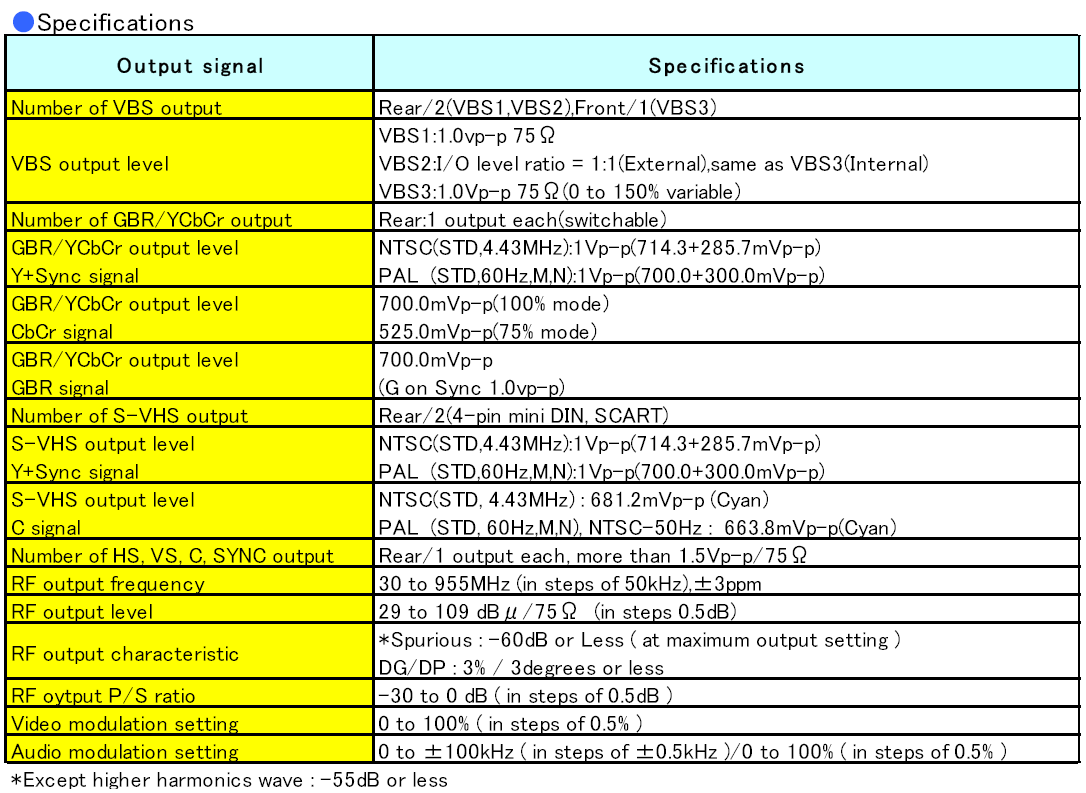

产品性能:
1. 支持NTSC, NTSC-50, NTSC-4.43MHz , PAL, PAL-60, PAL-M,PAL-N, SECAM等种制式。
2. 高电平输出109dBμV,有效测试自动增益控制和灵敏度。
3. 无用杂波 -60dB以下
4. 残留单边带,有效测试高频头。也适合应用在中央信号系统。
5. 内置各个国家频道对应表显示。可以把频道号或频率叠加在电视屏幕上,能更清晰地分
  辨各种制式显示
6. TG39BC可任意设置此PDC 8/30 Format 1和Format 2的CNI Code。Format1的输出
  可以ON/OFF。
7. 标配清晰度测试卡信号(狮子头)信号4:3和16:9图像。也可选购飞利浦图像。
8. 可重叠WSS信号,14bi t信息可任意设定。
9. 音频信号通过内部振荡器可以调制出400Hz/1kHz/3kHz,或外部输入扫频及音乐信号。

    音频信号输 入 包括MONO、L & R各1个,也可与外部音频信号发生器TA35C/AS953B连接。
10 音频信号输:400Hz/1kHz/3kHz(包括L & R各1个),
11. 支持法国的低频信号 SECAM L & L’
12. 各国制式的多路伴音信号,包括日本制式FM-FM、BTSC制式、NICAM制式、双载波制式。 (TG39BB/BC)
13. 各国制式的图文信号,包括日本VBI,美国V-Chip包括USTV, MPAA,Canadian,English
    及French, VBS2输出可显示输Rating(重叠Character)。Closed Capt ion包括 CC1~4 及T1~T4的所有  等级输出。而CC1~4及T1~T4有单独输出的设定。(TG39BC)
14. 图像滚动功能,可评价显示屏的动态反应。
15. 标配SCART接口(欧洲制式)。
