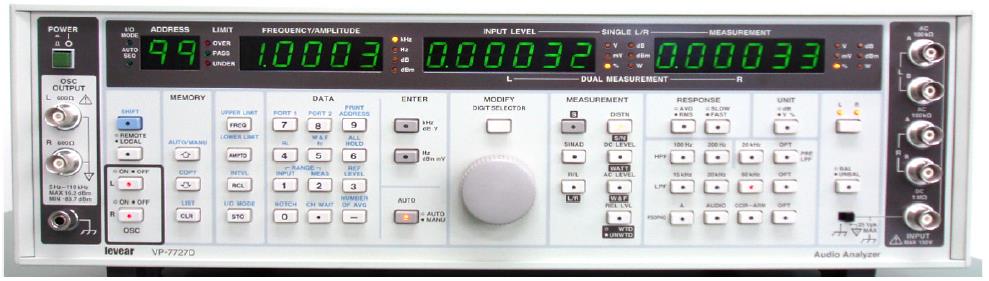

VP7727D 是拥有双通道低失真音频信号源和双通道测试功能的音频分析仪。采用高精度和高稳定性的快速测试技术，多种滤波器再加上100 个内存记忆能编写自动测试程序和上下限设置，令音频产品测试更快更方便。SINAD 功能令也可应用在通信产品的音频测试。
产品特点：
频率范围 5Hz 至110kHz
输出电平 14.0dBV至 -85.9dBV
双通道(L&R) 分析仪及信号源
同时显示双通道测试参数
左右通道比例和分离度 (R/L, L/R)
SINAD 功能
主要功能跟VP-7723D 相同
双通道信号源
技术规格：
|
信号源 |
|
|
频率范围 |
5Hz-110KHz |
|
精度 |
±2%（0.201 – 20.09KHz） |
|
输出范围 |
14.0 to –85.9 dBV (0 dB=1 V rms, load end) 16.2 to –83.7 dBm (0 dBm=1 mW 600 Ω) |
|
精度 |
± 0.5 dB of setting at 1 kHz (＞37.1 dBV) |
|
平坦度 |
± 0.05 dB (20.0 Hz to 20.09 kHz) |
|
噪音电平 |
< 10 μV RMS（关闭输出） |
|
失真 |
≦0.001 % (100dB) (20 Hz to 15 kHz) ≦0.01 % (80dB) (5 Hz to 110 kHz) |
|
L.R输出 |
L 通道：开/关 R 通道：开/关 |
|
分析仪 |
|
|
测量功能 |
|
|
频率，AC电平（相对电平），DC电平，S/N，RATIO，失真（THD+N），SINAD（信纳比），Wow和Flutter（选件） |
|
|
频率测量 |
|
|
范围 |
5Hz – 110KHz |
|
显示分辨率 |
5位，0.01Hz < 100Hz |
|
精度 |
± 5×10-5 ±1 位 |
|
测量系统 |
频率计 |
|
AC电平测量 |
|
|
满范围显示 |
0.316mV – 100V 全范围（7 范围） |
|
精度 |
± 2 % @满范围显示(at 1 kHz) |
|
频率范围 |
± 5 % (20 Hz to 20 kHz) ± 10 % (5 Hz to 110 kHz) |
|
残余噪音 |
＜4 μV rms (with 80 kHz BW) |
|
相对噪音 |
± 130 dB |
|
检测方式 |
RMS，Average |
|
功率显示 |
|
|
方式 |
通过AC电平测量和计算 负载电阻（无实际负载） |
|
显示分辨率 |
最大5位0.01W |
|
RL设定范围 |
2 – 5000 Ω （1Ω 分辨率） |
|
DC 电平测量 |
|
|
范围 |
100.0 V / 31.60 V / 3.160 V / 316.0 mV |
|
精度 |
± (0.3 % fs + 0.75 % reading) |
|
S/N 测量 |
|
|
输入电平范围 |
30 μV - 100 V rms |
|
测量范围 |
0 – 130dB |
|
精度 |
±1dB |
|
检测方式 |
RMS，Average |
|
RATIO测量 |
|
|
输入电平范围 |
30 μV to 100 V rms (L and R) |
|
测量范围 |
0 – 130dB |
|
精度 |
±0.5dB（1KHz） |
|
频率范围 |
±2dB（5Hz - 110KHz） |
|
检测方式 |
RMS，Average |
|
失真测量 |
|
|
基本频率范围 |
5Hz – 110KHz |
|
测量范围 |
31.6 / 10.00 / 1.000 / 0.100 0 / 0.0100 0 % |
|
显示单位 |
输入电平：mV・V / dB・ｄBm 失真： % / dB |
|
检测方式 |
输入电平：RMS 失真：RMS，Average |
|
剩余失真 |
≦0.001 % (-100dB) (5 Hz to 15 kHz) ≦0.01 % (-80dB) (all ranges) |
|
二次谐波精度 |
± 1 dB (20 Hz to 20.09 kHz) ± 3 dB (all ranges) |
|
输入电平范围 |
0.1 to 100V rms / 1 to 3.16 mV rms |
|
输入电平精度 |
± 2 % of full scale (1 kHz) |
|
SINAD（信纳比）测量 |
|
|
基本频率范围 |
5Hz – 110KHz |
|
测量范围 |
10.0 / 20.0 / 40.0 / 60.0 / 80.0 dB |
|
显示单位 |
输入电平：mV・V / dB・ｄBm SINAD：dB |
|
其他 |
失真测量 |
|
通用测量 |
|
|
L，R 输入 |
L only / R only / L&R |
|
输入阻抗 |
AC：100KΩ，250pF或更少 DC：1MΩ |
|
通道等待时间 |
0.3s – 9.9s |
|
平均时间 |
0 / 2 / 4 / 8 / 16 / 32 |
|
滤波器 |
HPF: 100 Hz / 200 Hz LPF: 15 kHz / 20 kHz / 80 kHz / PRE 20 kHz PSOPHO: A / CCIR ARM / AUDIO |
|
其他功能 |
|
|
预设功能 |
预设测试数：100 |
|
GBIB接口 |
有 |
|
外置控制接口 |
8位端口x 2 I/O设置端口 |
|
电源 |
|
|
电压 |
AC 100 V / 120 V / 220 V / 230 V |
|
频率 |
50 / 60 Hz |
|
功耗 |
约 70V.A |
|
尺寸/重量 |
(W) 426×(H) 132×(D) 400 mm 13 kg |
订货信息：
VP-7727D 音频分析仪
