概述

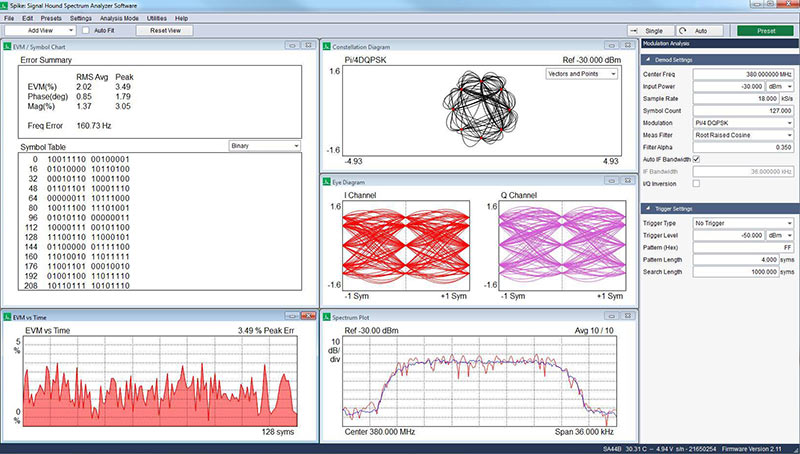

SM200A是一款高性能的实时频谱分析仪和频谱监测接收，频率从100KHz到20GHz，实时带宽高达160MHz，110dB动态范围，1THz/sec在30Hz RBW高速扫描（使用Nuttall窗口），超低的相位噪音性能足以满足误差小于0.1%的EVM（调制精度）测量，超高的性价，超高的性能媲美最昂贵的频谱分析仪。

SM200A的信号处理采用非常强大的Altera FPGA和具有Core i5或i7处理器的外部PC。SM200A可以使用开源的API轻松连接到自动监测系统或ATE测试设备。同时API还提供DSP算法插入I/Q 数据流的访问权限。

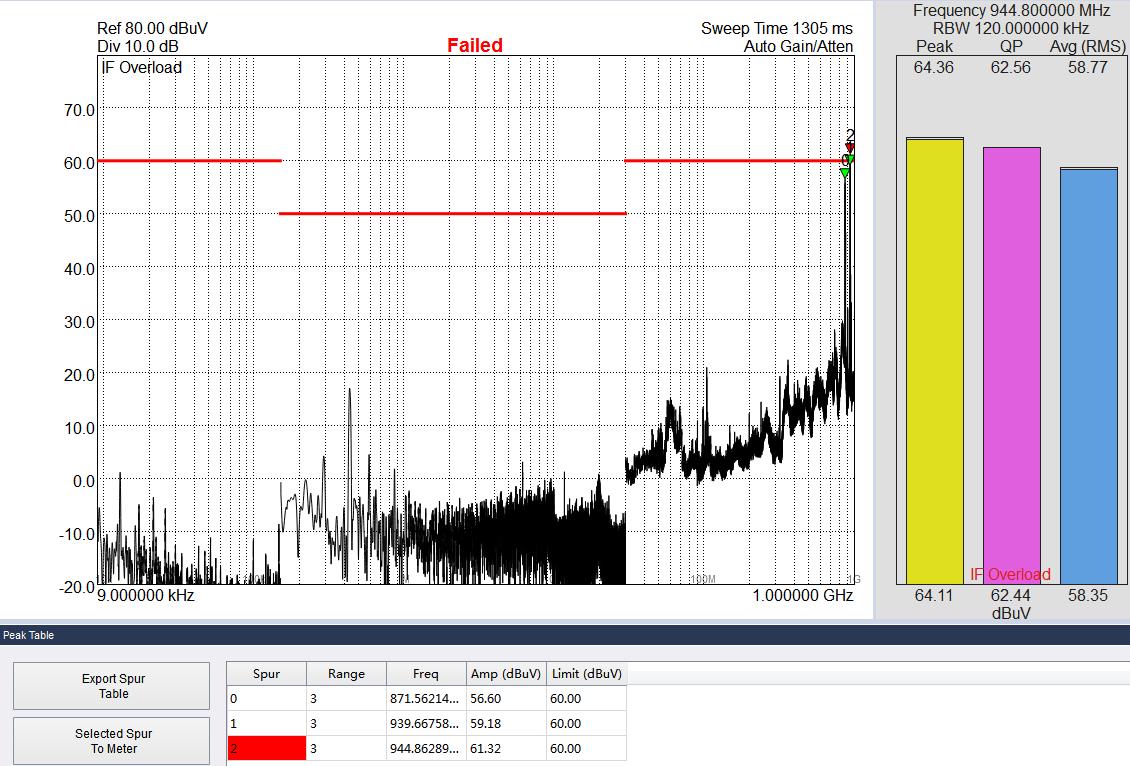

EMI预测试接收机

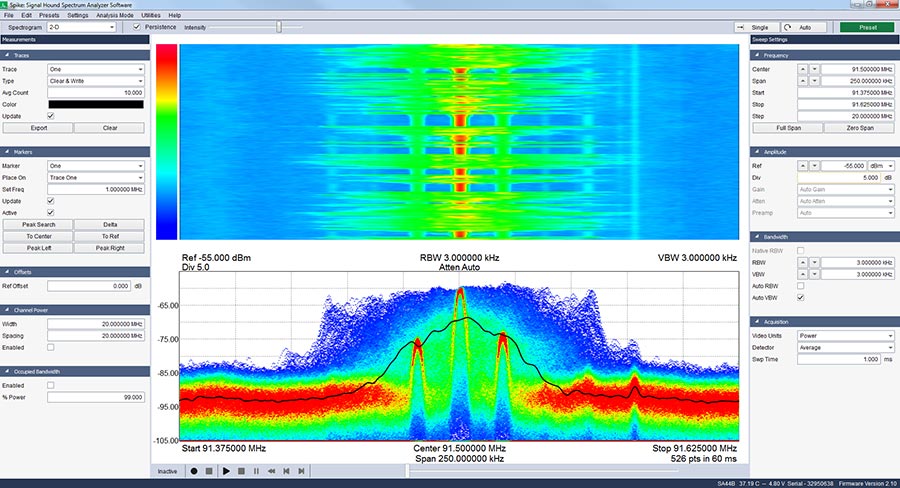

SM200A实时频谱分析仪具有EMI预测试功能，相当于一台EMI预测试接收机，适用100KHz至20GHz频率范围，满足企业内部标准或者民标/军标进行传导和辐射EMI测量。同时，160M实时频谱分析功能提供全新的分析诊断工具，如频谱瀑布图、余晖模式、频率模板触发、电平模板触发。利用这些工具，可以详细分析偶发骚扰信号及其产生的原因。

- 传导电压测试、传导电流测试、骚扰功率及辐射EMI测试

- CISPR分辨率带宽 200Hz、9KHz、120KHz、1MHz

- 超高速频率步进扫描时间

- 多测试标准自行设置，导入/导出设置文本

- 免费EMI分析软件，远程控制，自动EMI测试

- 160MHz实时频谱分析，对骚扰进行详细分析

- 电平表，单频率点三个检波器读数值

- 峰值、准峰值、平均

- 外置衰减补偿

频率

- 频率范围：100KHz-20GHz

- 实时带宽：160MHz

- 分辨率带宽（RBW）：0.1Hz-10MHz

- 时基精度：±1.5×10¯7，OCXO，-40℃至65℃

- I/Q校准流：5KHz – 40MHz 可选带宽

- RF输入接口：50 Ω @ Type-N

- RBW：0.1Hz-3MHz @ 40MHz IBW

            30KHz-10MHz @ 160MHz IBW

幅度精度（+10dBm显示平均噪音电平）

-10KHz–6GHz    >6G-20G    RBW滤波器类型

  ±2.0dB ±3.0dB 平顶窗

  ±2.0/-2.6dB ±3.0/-3.6dB 纳托尔窗

扫描速度

速率          RBW

1THz/s        1MHz

1THz/s        100KHz

1THz/s        30KHz

160Hz/s       10KHz

18GHz/s       1KHz

显示平均噪声电平

- 100KHz-700MHz   -156dBm

- 700MHz-2.7GHz   -161dBm

- 2.7GHz-4.5Hz    -158dBm

- 4.5GHz-8.2GHz   -155dBm

- 8.2GHz-15.2Hz   -156dBm

- 15.2GHz-20GHz    -149dBm

工作温度

- 标准型号：0℃到+65℃

- Option-1：-40℃到+65℃

尺寸/重量

- 尺寸：259×183×52mm @带散热；259×183×37mm @无散热

- 净重：2.63Kg @ 无散热片； 3.52Kg @ 含散热片

供电

- 可以使用17-32W（2-100%占空比），外部电源9-16V；

系统运行要求

Inteli7三代或者以上的四核心处理器，一个USB3.0接口和一个相邻的USB2.0或者3.0接口，采集大于8MHz的I/Q数据带宽时，要求存储硬盘的写速度至少250M/s。如SSD

用户界面

英语、简体中文、荷兰、法语、德语、意大利语、日语、俄语..

订货信息：

SM200A  100KHz-20GHz实时频谱仪和监测接收机

Option1 工作温度扩展

质保：3年
