- 名称：EMI测试数字接收机
- 厂商：知用

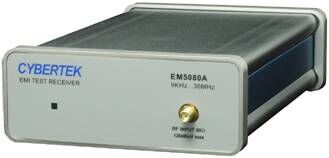

型号：EM5080A
描述：EM5080A(9KHz-30MHz)是一款采用业界领先的数字化技术，带FFT频谱功能，预认证级别的EMI测试接收机；是基于微处理器控制的智能接收机，通过标配的计算机软件控制，实现自动测试，软件免费升级，方便客户使用
概述：
EM5080A(9KHz-30MHz)是一款采用业界领先的数字化技术，带FFT频谱功能，预认证级别的EMI测试接收机；是基于微处理器控制的智能接收机，通过标配的计算机软件控制，实现自动测试，软件免费升级，方便客户使用；可实现传导发射限值测量；具有极高的性价比。
EM5080A完全符合CISPR 16-1标准，用于依据CISPR，EN550XX，FCC和MIL等标准的电磁干扰测量。特别适合于针对家电（CISPR 14-1）、照明设备（CISPR 15）的EMI测试。
EM5080A接收机可切换到实时频谱分析模式，RBW为1.5KHz，极高的扫描速度，特别适用于各种整改测试。
● 业界领先的软件无线电技术SDR (Software Defined Radio)构建平台, 高精度高稳定性
● 高速高精度AD+FPGA; 全数字DDC变换; 全数字中频滤波器
● 全数字峰值、准峰值、CISPR 平均值
● 标配频谱分析模式，实时观察结果, 便于工程师快速进行EMI的整改
● 免费测试软件，基于Windows平台, 使用方便，用户可自行下载最新软件
● 选用近场探头EM5030，在设计调试阶段查找发射源以及泄漏
● 选用内置限幅器的人工电源网络EM5040A或共模差模分离的人工电源网络EM5040B,
完成传导发射限值测量和分析
技术指标：
|
频率范围 |
9KHz-30MHz |
|
|
频率分辨率 |
1Hz |
|
|
测量精度 |
<1ppm |
|
|
射频输入 |
50Ω，SMA fem. |
|
|
VSWR |
30dB RF att. |
<1.2 |
|
0dB RF att. |
<2 |
|
|
衰减 |
0dB—30dB |
|
|
测量精度 |
±1.5dB典型 |
|
|
最大输入电平(设备无损坏) |
||
|
正选交流电压 |
120dBuV |
|
|
脉冲频率密度 |
+97dBμV/MHz |
|
|
预选器 |
||
|
固定带通滤波器 |
LP-150KHz 150KHz-4.05MHz 4.05MHz-12.8MHz 12.8MHz-21.55MHz 21.55MHz-30MHz |
|
|
IF带宽 |
||
|
6dB |
0.2和9KHz(CISPR 16-1-1) |
|
|
噪声电平 |
||
|
9KHz-150KHz (200Hz BW) |
<-5dBμV(QP)典型 |
|
|
<-10dBμV(AV)典型 |
||
|
150KHz-30MHz (9KHz BW) |
<5dBμV(QP)典型 |
|
|
<0dBμV(AV)典型 |
||
|
检波器 |
峰值、准峰值、CISPR 平均值 |
|
|
测试时间(驻留时间) |
PK/AV:5-500ms 可调 QP:1s-15s可调 |
|
|
镜像抑制 |
90dB典型 |
|
|
显示单位 |
dBμV 、dBm |
|
|
实时FFT频谱分析模式 |
1.5KHz RBW |
|
|
通信接口 |
USB2.0 |
|
|
供电 |
DC12V/1A |
|
|
工作温度 |
0℃～45℃ |
|
|
尺寸 |
193*134*58mm |
|
|
重量 |
1kg |
|
