- 名称:EMI预测试接收机EM5080B(9K-1G)
- 厂商:知用
型号:EM5080B
描述: EM5080B/C是全数字化预认证级时域接收机,EM5080B带宽为9kHz~1GHz,EM5080C带宽为9kHz~3GHz,完全符合CISPR16-1-1标准。采用实时分析技术平台,利用强大的PC平台超算能力对宽带信号进行实时高速FFT分析计算,实时带宽高达10MHz
EM5080B/C是全数字化预认证级时域接收机,EM5080B带宽为9kHz~1GHz,EM5080C带宽为9kHz~3GHz,完全符合CISPR16-1-1标准。采用实时分析技术平台,利用强大的PC平台超算能力对宽带信号进行实时高速FFT分析计算,实时带宽高达10MHz,能够以极快的速度进行电磁骚扰测量,EM5080B/C采用时域扫描比传统的逐点扫描接收机快500倍以上,过去需要几个小时的骚扰测量现在仅需几秒钟即可极速完成,在产品的开发和产品认证期间可以节省大量的时间和成本;同时具有实时频谱分析功能;采用10.4英寸高清大屏幕显示,清晰的结构化菜单,非常方便使用;采用Windows7操作系统,易于升级维护;数字时域接收机具有扫描速度快,精度高和稳定性好等优点。
特点:
● 业界领先的软件无线电技术SDR (Software Defined Radio)构建平台, 高精度高稳定性
● 高速高精度AD+FPGA; 全数字DDC变换; 全数字中频滤波器
● 全数字峰值、准峰值、CISPR 平均值

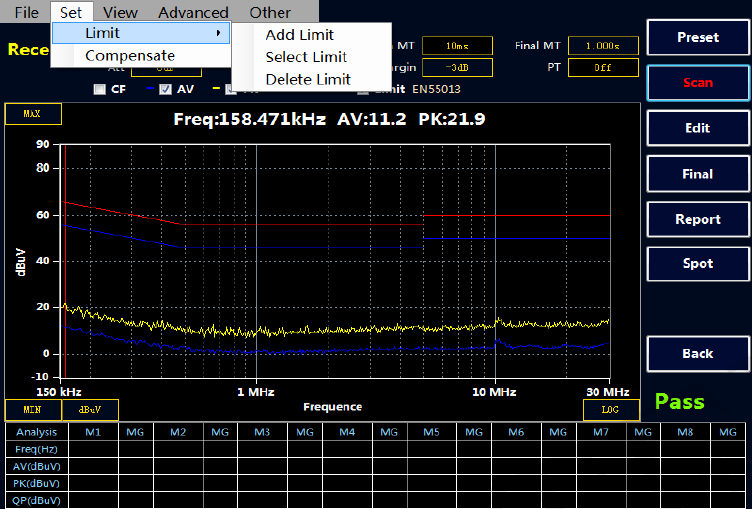

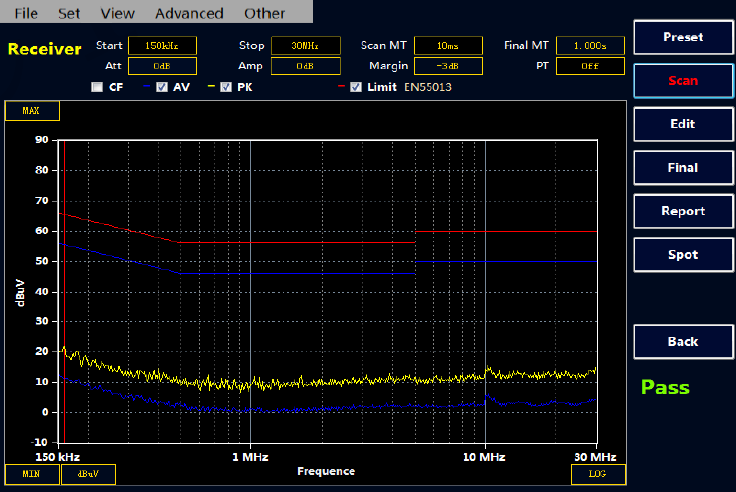

● 标配频谱分析模式,实时观察结果, 便于工程师快速进行EMI的整改
● 免费测试软件,基于Windows平台, 使用方便,用户可自行下载最新软件
● 选用近场探头EM5030,在设计调试阶段查找发射源以及泄漏
● 选用内置限幅器的人工电源网络EM5040A或共模差模分离的人工电源网络EM5040B, 完成传导发射限值测量和分析
技术规格
频率范围 |
EM5080B |
9kHz到1GHz |
EM5080C |
9kHz到3GHz |
|
电平 |
||
最大射频电平(CW) |
射频衰减≥10dB; |
30dBm(=1W) |
最大脉冲电压 |
射频衰减≥10dB |
150V |
分辨率带宽 |
||
|
分析仪模式 |
10Hz到1MHz(-3dB)采用1/2/3/5/10步长 |
|
接收机模式 |
200Hz, 9kHz, 120kHz (–6dB) |
预选器 |
在分析仪中可以被关闭 |
15路固定滤波器 |
前置放大器 |
可以被开启/关闭 |
9kHz到3GHz,20dB增益,归一化 |
测量时间 |
接收机模式 |
1ms到15s |
检波器 |
接收机模式 |
峰值,准峰值、平均值、 |
显示平均噪声电平(DANL) |
接收机模式,归一化,平均检波器(AV),射频衰减0dB |
|
前置放大器关闭 |
||
30MHz |
< 20dBμV |
|
1GHz |
< 30dBμV |
|
前置放大器开启 |
||
30MHz |
< 0dBμV |
|
1GHz |
< 10dBμV |
|
全部的测量不确定度 |
9kHz≤f<3GHz |
1.5dB |
整机功耗 |
<100W(220V/50Hz) |
