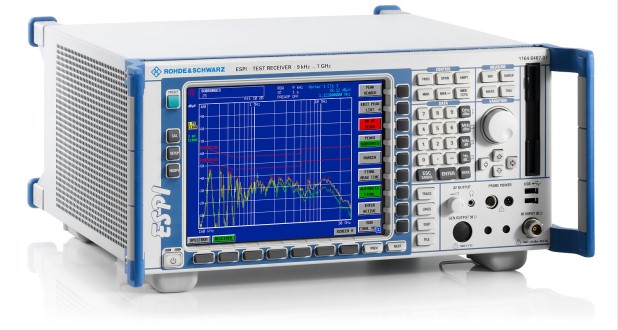

- 名称：EMI 测试接收机 ESPI
- 厂商：R&S
型号：ESPI 3 / ESPI 7
描述：R&S®ESPI 测试接收机专门为满足产品开发和 EMC 预认证过程中所有的 EMC 测试需求而设计，频率范围 9 kHz ～ 3/7 GHz，当配备 R&S®ESPI-B2 预选器/前置放大器时，所有 R&S®ESPI型号都具有出色的动态范围，因而能根据 CISPR 16-1-1 对脉冲重复频率 ≥ 10 Hz 的信号执行精确干扰测量。它们还可以使用 R&S®ESPI-K50 选件测量通讯或广播网络的场强覆盖，而且测量精度非常高。
产品概述：
R&S®ESPI 测试接收机专门为满足产品开发和 EMC 预认证过程中所有的 EMC 测试需求而设计，频率范围 9 kHz ～ 3/7 GHz，当配备 R&S®ESPI-B2 预选器/前置放大器时，所有 R&S®ESPI型号都具有出色的动态范围，因而能根据 CISPR 16-1-1 对脉冲重复频率 ≥ 10 Hz 的信号执行精确干扰测量。它们还可以使用 R&S®ESPI-K50 选件测量通讯或广播网络的场强覆盖，而且测量精度非常高。
主要特点
• 预认证 EMI 测试接收机和高品质频谱分析仪合二为一
• 集成预选功能，可选择 20dB 前置放大器（R&S®ESPI-B2 选件）
• 满足最新版CISPR 16-1-1的加权检波器，包括 CISPR-Average 和 RMS-Average
• 场强特性评估的测量速率非常快（R&S®ESPI-K50 选件）
• 可利用自动和交互测试程序快速、可靠地进行测量
• 预定义修正因子
• 提供民用标准的限值库
• 另有带宽在 5.6 MHz 和 8 MHz 之间、符合 DVB-T/T2 地面 DVB 网络标准（R&S®ESPI-K50 选件）的各种信道滤波器。
产品特性：
PRFs ≥ 10 Hz 时完全符合认证级的干扰测量
• 接收机模式下总测量不确定度为 1.5 dB (≤ 3 GHz)
• 1 dB 压缩 0 dBm 标称值
• 使用前置放大器时的平均显示噪声电平典型值为 –155 dBm (1 Hz)，f < 1 GHz
• 十一个预选滤波器，频率高达 3GHz（R&S®ESPI-B2 选件）
• 20dB 前置放大器 (R&S®ESPI-B2 选件）
• 分辨率带宽满足 CISPR 16-1-1 标准
• 检波器符合 CISPR 16-1-1 标准：峰值、准峰值、平均值、有效值、CISPR-平均值、有效-平均值
实验室应用领域的频谱分析功能
• 包括高端频谱分析仪 (R&S®FSP)
• 具有一般性实验室应用所需的丰富测量功能和评估功能
操作简单直接，强大的分析功能，能快速获得精确的测量结果
• 与所有的罗德与施瓦茨现代 EMI 测试接收机一样方便友好的用户界面
• 采用列表格式的扫描设置
• 可同时测量多达三条迹线进行并行评估
• 自动和交互式测试程序使测量快速、可靠
• 兼具 EMI 测试接收机和频谱分析仪双重功能
• 持续柱状图显示和光标功能使测量更为精确
• 可利用罗德与施瓦茨可远程控制的线路阻抗稳定网络 (LISN) 进行自动骚扰电压测量
• 预定义修正因子
• 提供民用标准的限值库
• 通讯或广播网络场强覆盖的测量速率非常快（R&S®ESPI-K50 选件）
• 另有带宽在 5.6 MHz 和 8 MHz 之间、符合 DVB-T 地面 DVB 网络标准（R&S®ESPI-K50 选件）的各种信道滤波器。
可完美集成在工作环境中
• 通过下列选件可轻松实现扩展或升级
º 标量网络分析
º 射频电平测量
º 调制测量
• 像 PC 一样具有丰富的文档管理和联网功能
• 利用 R&S®ES-SCAN 和 R&S®EMC32 EMI 测量软件可在电脑控制下进行骚扰测量，并且具有自动 EMI 测试程序
• 免费固件更新，永不落伍
坚固耐用和环保，适合现场使用
• 提供户外使用的外壳选件
º 边角采用减震设计、手柄、便携包
• 可利用直流电源和电池组（选件）直接工作，无需使用交流电源
• 使用闪卡选件可扩展环境规格
• 环保型设计
º 用材省
º 带有标签，材料便于识别
º 可回收外壳
R&S®ESPI 测试接收机专门为满足产品开发和 EMC 预认证过程中所有的 EMC 测试需求而设计，频率范围 9 kHz ～ 3/7 GHz，当配备 R&S®ESPI-B2 预选器/前置放大器时，所有 R&S®ESPI型号都具有出色的动态范围，因而能根据 CISPR 16-1-1 对脉冲重复频率 ≥ 10 Hz 的信号执行精确干扰测量。它们还可以使用 R&S®ESPI-K50 选件测量通讯或广播网络的场强覆盖，而且测量精度非常高。
主要特点
• 预认证 EMI 测试接收机和高品质频谱分析仪合二为一
• 集成预选功能，可选择 20dB 前置放大器（R&S®ESPI-B2 选件）
• 满足最新版CISPR 16-1-1的加权检波器，包括 CISPR-Average 和 RMS-Average
• 场强特性评估的测量速率非常快（R&S®ESPI-K50 选件）
• 可利用自动和交互测试程序快速、可靠地进行测量
• 预定义修正因子
• 提供民用标准的限值库
• 另有带宽在 5.6 MHz 和 8 MHz 之间、符合 DVB-T/T2 地面 DVB 网络标准（R&S®ESPI-K50 选件）的各种信道滤波器。
产品特性：
PRFs ≥ 10 Hz 时完全符合认证级的干扰测量
• 接收机模式下总测量不确定度为 1.5 dB (≤ 3 GHz)
• 1 dB 压缩 0 dBm 标称值
• 使用前置放大器时的平均显示噪声电平典型值为 –155 dBm (1 Hz)，f < 1 GHz
• 十一个预选滤波器，频率高达 3GHz（R&S®ESPI-B2 选件）
• 20dB 前置放大器 (R&S®ESPI-B2 选件）
• 分辨率带宽满足 CISPR 16-1-1 标准
• 检波器符合 CISPR 16-1-1 标准：峰值、准峰值、平均值、有效值、CISPR-平均值、有效-平均值
实验室应用领域的频谱分析功能
• 包括高端频谱分析仪 (R&S®FSP)
• 具有一般性实验室应用所需的丰富测量功能和评估功能
操作简单直接，强大的分析功能，能快速获得精确的测量结果
• 与所有的罗德与施瓦茨现代 EMI 测试接收机一样方便友好的用户界面
• 采用列表格式的扫描设置
• 可同时测量多达三条迹线进行并行评估
• 自动和交互式测试程序使测量快速、可靠
• 兼具 EMI 测试接收机和频谱分析仪双重功能
• 持续柱状图显示和光标功能使测量更为精确
• 可利用罗德与施瓦茨可远程控制的线路阻抗稳定网络 (LISN) 进行自动骚扰电压测量
• 预定义修正因子
• 提供民用标准的限值库
• 通讯或广播网络场强覆盖的测量速率非常快（R&S®ESPI-K50 选件）
• 另有带宽在 5.6 MHz 和 8 MHz 之间、符合 DVB-T 地面 DVB 网络标准（R&S®ESPI-K50 选件）的各种信道滤波器。
可完美集成在工作环境中
• 通过下列选件可轻松实现扩展或升级
º 标量网络分析
º 射频电平测量
º 调制测量
• 像 PC 一样具有丰富的文档管理和联网功能
• 利用 R&S®ES-SCAN 和 R&S®EMC32 EMI 测量软件可在电脑控制下进行骚扰测量，并且具有自动 EMI 测试程序
• 免费固件更新，永不落伍
坚固耐用和环保，适合现场使用
• 提供户外使用的外壳选件
º 边角采用减震设计、手柄、便携包
• 可利用直流电源和电池组（选件）直接工作，无需使用交流电源
• 使用闪卡选件可扩展环境规格
• 环保型设计
º 用材省
º 带有标签，材料便于识别
º 可回收外壳
技术参数：
|
频率范围 |
9KHz-3G / 7G |
|
|
测量带宽 |
200Hz、9KHz、120KHz、1MHz |
|
|
相位噪音 |
典型值：-145dBc （1Hz） |
|
|
检波器类型 |
PK、QP、AV、RMS |
|
|
总测量不确定性 |
接收机模式 |
< 1.5 dB |
|
频谱仪模式 |
0.5 dB |
|
|
最小扫描时间 |
1us |
|
|
平均噪音电平（DANL） |
-155dBm（Hz），F<1GHz |
|
|

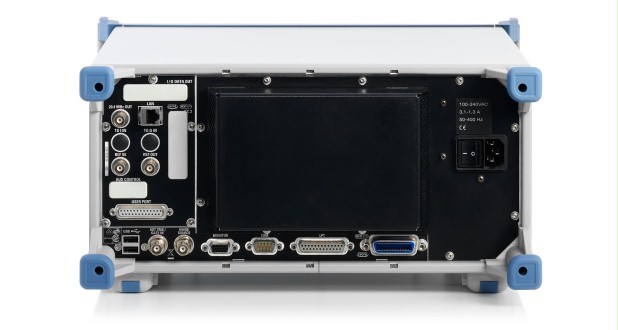

接口 |
GPIB,Centronics,RS-232,LAN |
|
|
符合标准 |
CISPR，EN，ETS，FCC，ANSI C63.4，VCCI，VDE |
|
订货信息：
ESPI 3 9KHz – 3GHz
ESPI 7 9KHz – 7GHz
