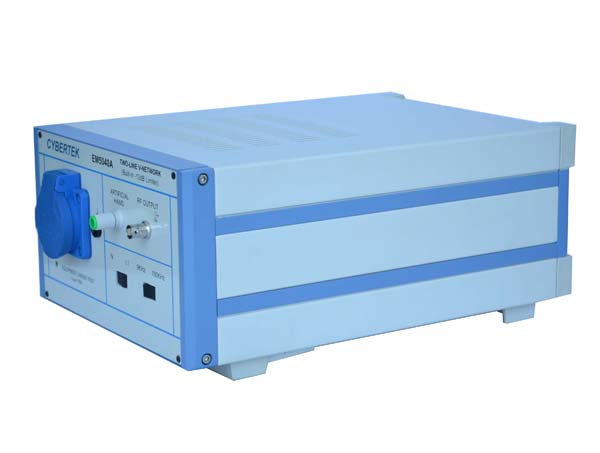

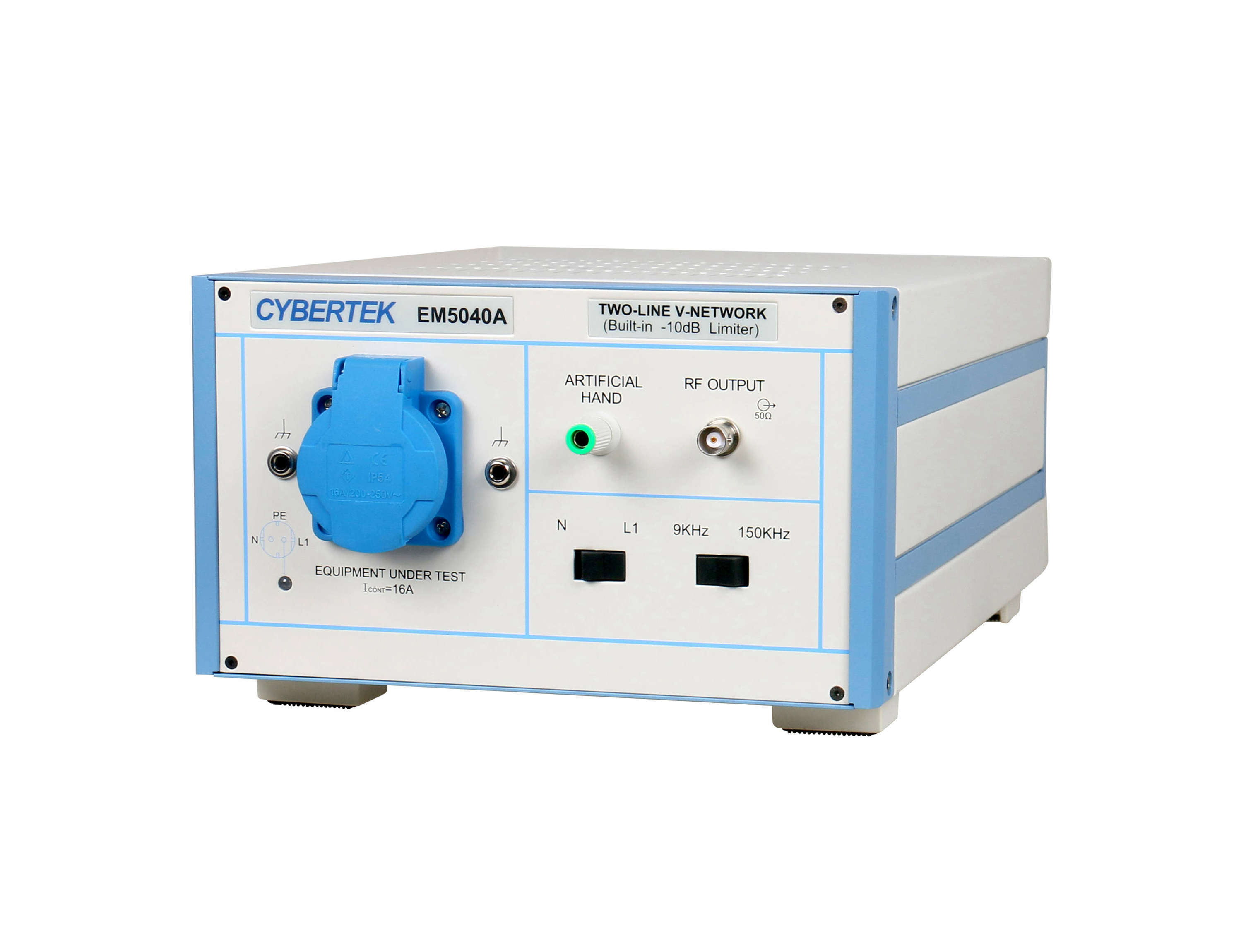

- 名称：EM5040A 人工电源网络（9K - 30M）
- 厂商：知用
型号：EM5040A
描述：EM5040A人工电源网络是一款在EMI测试中要使用到的产品。它能在射频范围内为被测试设备端子和参考地之间提供稳定的阻抗。与此同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接受机的输入端
概述：
EM5040A人工电源网络是一款在EMI测试中要使用到的产品。它能在射频范围内为被测试设备端子和参考地之间提供稳定的阻抗。与此同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接受机的输入端。该产品的性能符合CISPR16-1-2:2006标准要求。产品内置瞬态限幅器，固定10dB的衰减，可有效保护接收机等设备；标准的BNC输出接口和50欧姆输出阻抗，可匹配任何厂家的接收机、频谱仪等测量设备；产品自带模拟手功能，可模拟手持式设备测量；9KHz和150KHz高通滤波器选择功能，产品可以根据相应标准选择合适滤波器；EM5040A适用于单相设备传导（骚扰电压）测量。由于设计原理上会存在较大的漏电流，要求实际应用时需要良好接地，必要情况下，需要加隔离变压器配合使用。
产品特点：
频率范围：9KHz-30MHz
测定线路：单相
最大电流：16A
限幅器：10dB
频率范围 ： 9KHz—30MHz
电路形式 ： （50uH+5Ω）||50Ω V型
测定线路相数： 单相
交流电压范围 ：0～260V AC +10%
交流频率范围 ：50～60Hz ±5%
直流电压范围： 0～375V DC
最大允许电流：（连续性） 16A
高通滤波器（可选）： 150KHz
衰减系数（固定） ：10dB
限制阀值 ：124dBuV
干扰输出端接口： 标准BNC母座，50Ω
模拟手功能： 有
BINC电缆线： 2m
被测设备供电接口： 德标电源插座
工作温度范围： 5℃～45℃
存储温度： -40℃～70℃
安全标准 ：符合EN61010
EMC 符合：EN61326
尺寸 ：338（长）×237(宽)×133（高）
重量： 约4.2kg
订购信息：
EM5040A 人工电源网络

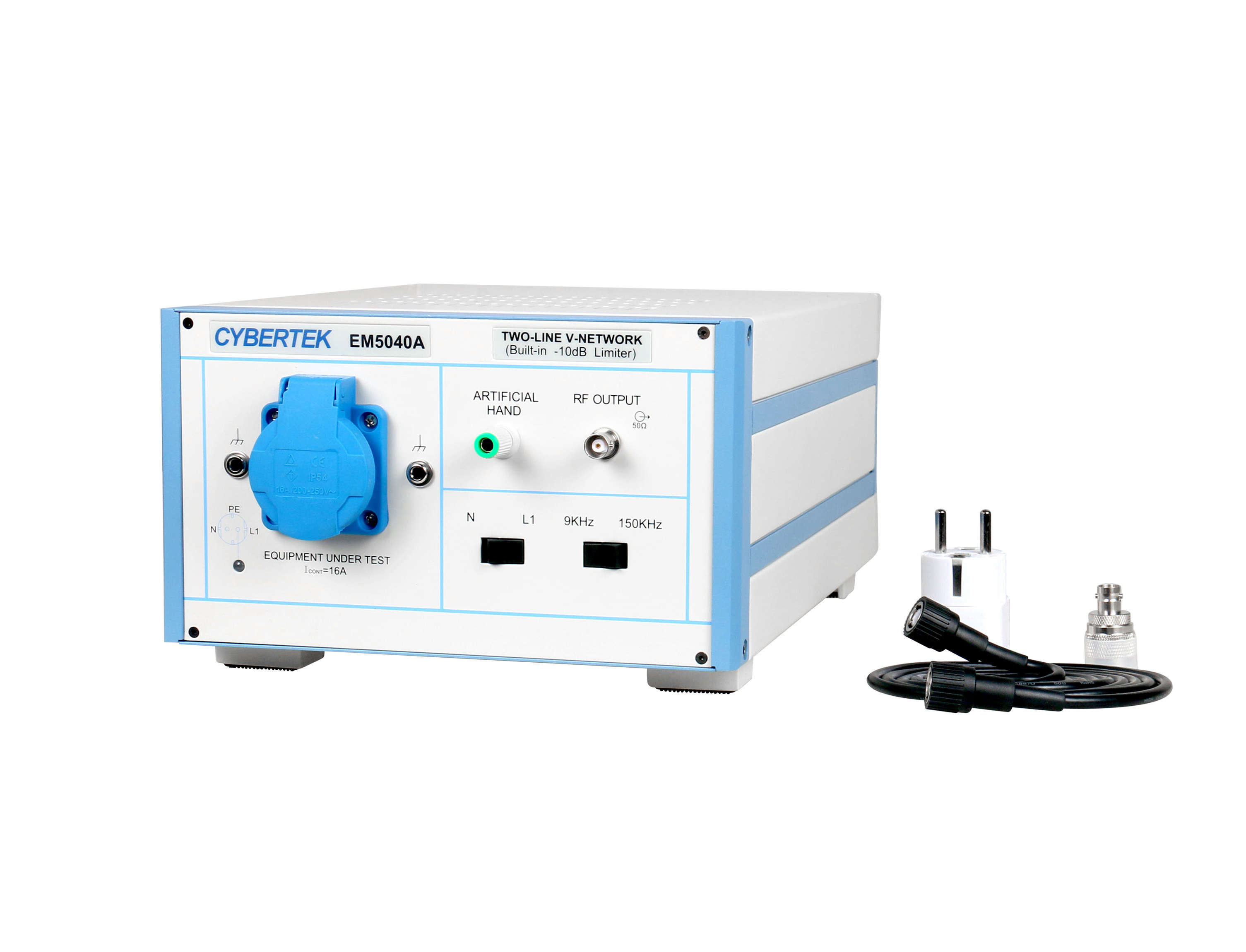

标准配置：EM5040A、电源线、说明书、BNC电缆线、包装箱
