- 名称：VNA0460 USB矢量网络分析仪
- 厂商：Megiq
型号：VNA0406/0406e
描述：VNA0406 USB矢量网络分析仪是用于专业天线及网络测量和优化的矢量网络分析仪。频率范围从400MHz到4GHz非常适合用于如天线、匹配网络、放大器、滤波器、功分器等的1、2端口网络S参数测量和特征分析，他们覆盖了全球常用的通信带宽。
产品概述：
VNA0406 USB矢量网络分析仪是用于专业天线及网络测量和优化的矢量网络分析仪。频率范围从400MHz到4GHz非常适合用于如天线、匹配网络、放大器、滤波器、功分器等的1、2端口网络S参数测量和特征分析，他们覆盖了全球常用的通信带宽。
我们了解今天的无线设备的特点，如IOT设备、路由器、电话、智能家居、电子工具、平板、笔记本、射频模块等。
VNA0406 USB矢量网络分析仪被广泛的用于开发专业和消费类无线产品，我们的附件非常易于测量当今越来越小的产品。
产品特点：
2端口双向VNA
测量S13、S23
S11，S12，S21，S22测量
6GHz宽频率范围
匹配电路计算器
信号发生器输出
偏置电压、电流发生器
USB便携式设计
产品规格：
|
型号 |
VNA-0440 VNA-0460 |
VNA-0440e VNA-0460e |
|
VNA |
两端口全双向 |
两端口全双向 发生器端口 所有端口带有Bias-T偏置发生器 |
|
频率 |
频率范围：400MHz – 4GHz（0440） / 6GHz（0460） |
|
|
精度：2 ppm |
||
|
分辨率：5 KHz |
||
|
回损 |
Port 1 / 2： > 15 dB |
|
|
信号源 |
功率： -30 ~ +5 dBm |
|
|
精度： ± 1 dB |
||
|
分辨率：0.5 dB |
||
|
谐波： < -35 dBc |
||
|
探测器 |
范围：400MHz – 4GHz |
|
|
范围：4GHz – 6GHz |
||
|
输入衰减器：0 – 30 dB |
||
|
带宽：12 KHz |
||
|
方向性 |
55dB @ 400MHz – 3GHz |
|
|
45dB @ 3GHz – 4GHz（6GHz） |
||
|
偏置发生器 |
电压源： -12 ~ +12 V @ 带e |
|
|
电流源： 0 – 100 mA @ 带e |
||
|
DC控制端口： Open – GND – Bias |
||
|
最大扫描 |
20001 点 |
|
|
变量 |
频率 / 功率 |
|
|
变量扫描可以在参数扫描中组合和网络化 |
P1，P2衰减器 |
|
|
偏置电压、电流 |
||
|
操作系统 |
WIN XP - 10 |
|
|

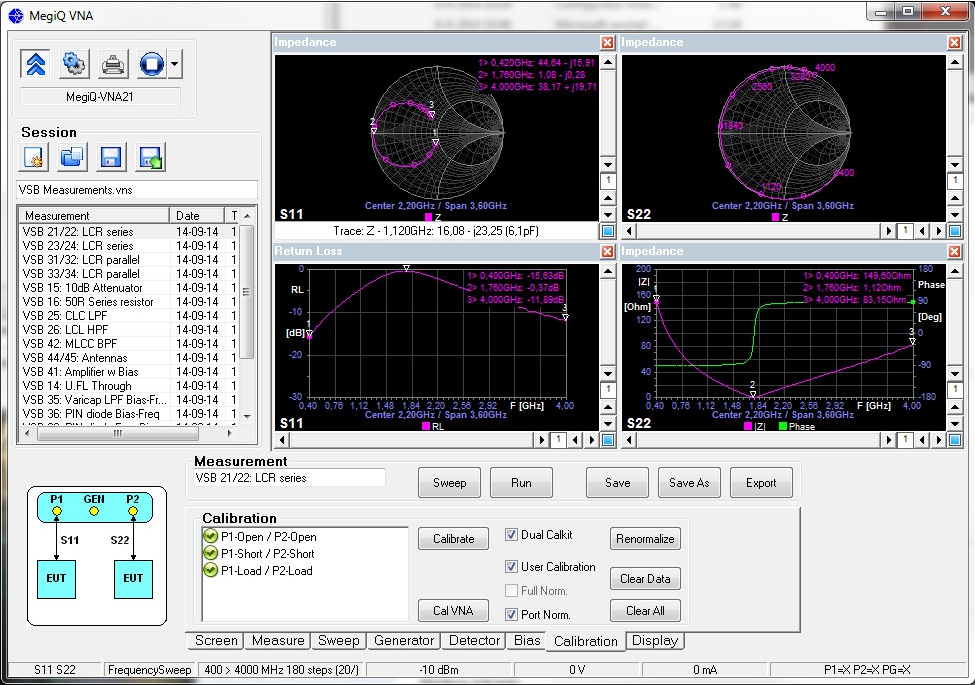

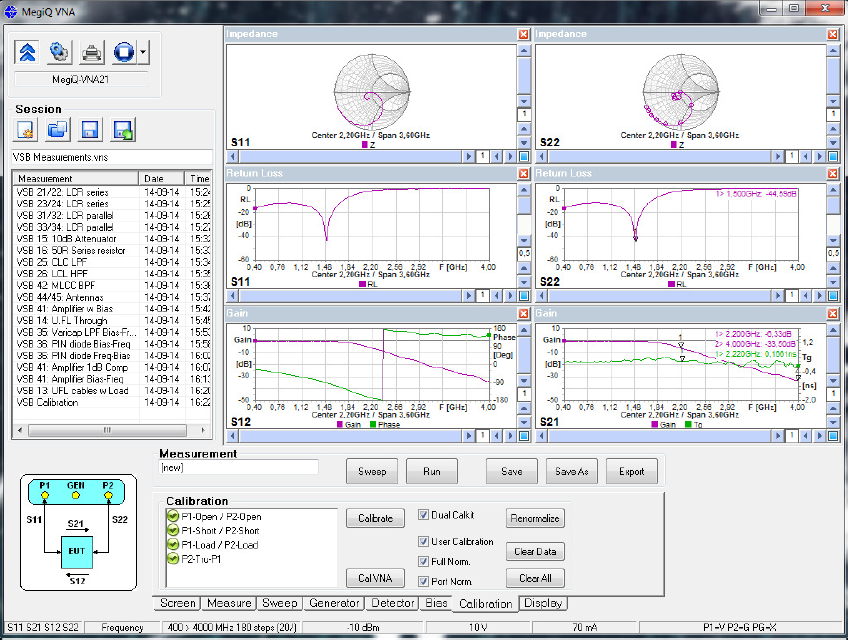

Display formats: Source impedance, Port impedance, Return Loss, Forward Loss, SWR, Impedance(mag/ph), Impedance (Smith), Gain (mag/ph/group delay), Gain Polar. |
||
工具盒：
对于RF开发不熟悉的工程师，我们创建了VNA工具盒，包含校准套件和1端口和2端口电路，
如谐振、滤波器、天线等；
