- 名称：Bode100矢量网络分析仪
- 厂商：Bode100
型号：omicron
描述：Bode100矢量网络分析仪的主要功能是量测待测物在频域上的特性，了解其性能及稳定性，并可辅助控制线路的设计。
产品概述：
Bode100矢量网络分析仪的主要功能是量测待测物在频域上的特性，了解其性能及稳定性，并可辅助控制线路的设计。其工作原理是藉由输入一个频率变化的扫描讯号，并于系统的特定点，测量所造成的影响，导出待测物在不同频率的响应特性。 一般工程师在设计验证时，都是直接测试外在的功能特性。例如针对电源供应器，需要不同电压输出来做拉载测试，看是否会有震荡的不稳定情形。这种测试过程需花用大量时间，当线路有修改后，又得重新测试。而即使设计验证已经没有问题，常会发生于大量生产时，因为使用零件的误差，仍有少数产品会有不稳定的瑕疵状况。
这是因为设计时没有正确评估系统的稳定性。但这种特性无法直接由电流拉载的时域测试来得到，必须经由Bode100矢量网络分析仪的使用，才能得到系统的频率响应图，来判读出稳定度的特性。而这种频率响应的测试，不仅速度快，节省大量测试时间。除了了解待测物的稳定程度外，还可依照实际需要，再做控制线路的调整，达到设计的目的。维持良好的设计质量，加深客户对设计者技术的信任，增进对产品的信心。尤其业界的激烈竞争，及要求交期非常短的情况下，环路分析仪的分析，将有很大帮助。
另外，也可以应用来验证委外设计生产的电源供应器，对设计质量来把关。 频率响应分析仪Bode100高达40MHZ频率，可以测试被动组件的阻抗和频率的特性图，例如ESR测试，让厂商了解生产的被动组件特性是否正常，以验证制程是否正确。另外设计工程师可用来验证所使用的组件，其频率响应特性是否适合于应用范围。例如电容于低频时是电容性，随频率增加会成为电阻性，再来会变成电感性。若选择不当，可能使用的电容却呈现电感特性，线路自然无法正确运作。当真正了解适用频率范围后，选择正确零件才能达到设计效果，不会出错 。
Bode100 不仅仅是矢量网络分析仪，它也可作为：
l 频率响应分析仪
l 阻抗分析仪
l 增益相位分析仪
l 正弦波发生器
产品特点：
稳定性分析
分析电路控制系统 生成伯德图和奈奎斯特图
复阻抗
分析被动电子元件和有源电子电路
频率响应
电子系统的复杂传递函数（增益/相位）
谐振频率
高Q值谐振峰值，ESR测量，RFID
传输/反射系数
表征电缆，滤波器，放大器，S参数测量
自动化测量
通过USB接口很方便集成到自动化系统
Bode软件分析

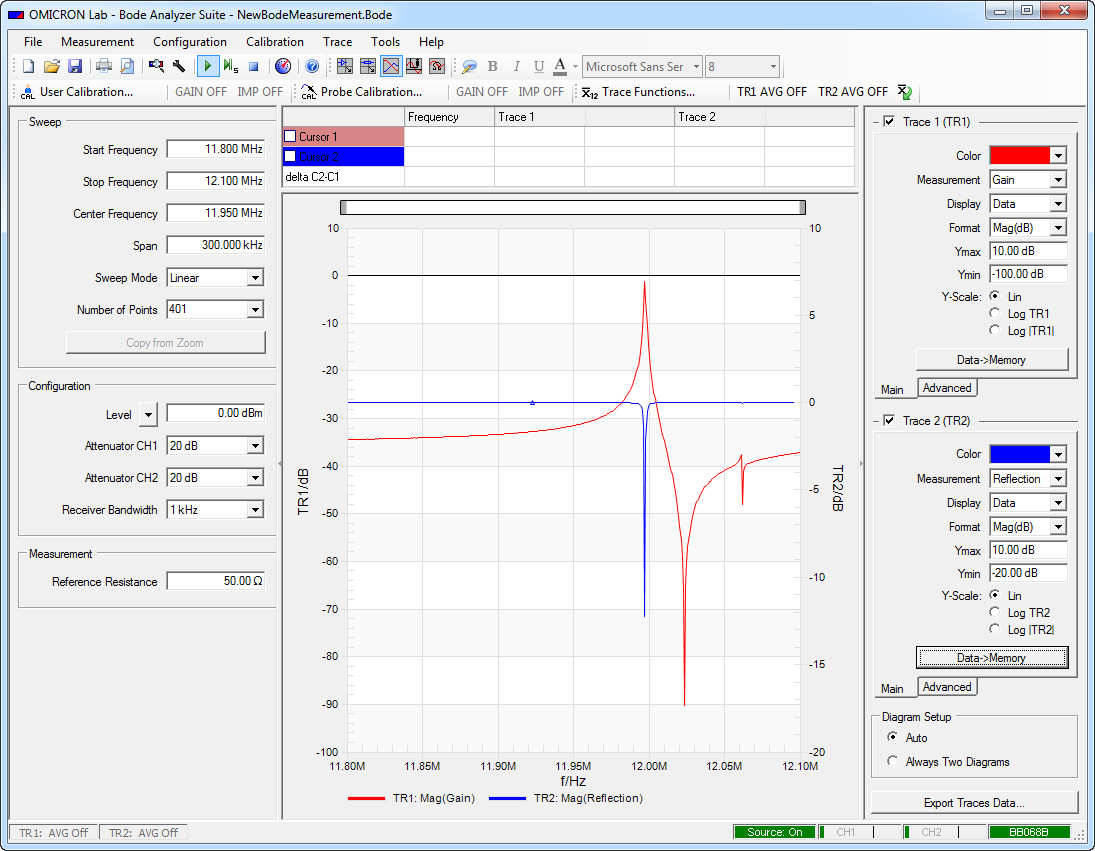

您可以通过Bode 100主机背面的USB接口来实现与PC电脑软件的通讯，软件界面设计直观易于使用，软件提供强大的数据分析功能，可快速帮助测量分析。

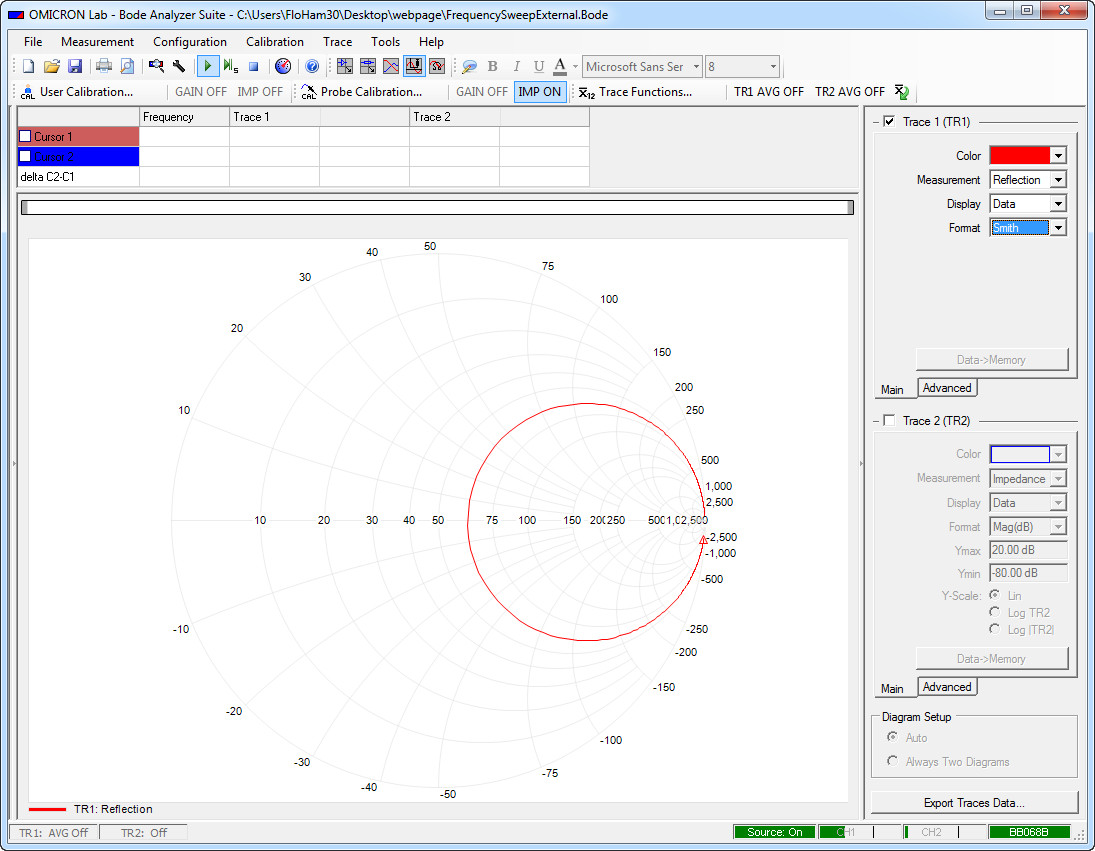

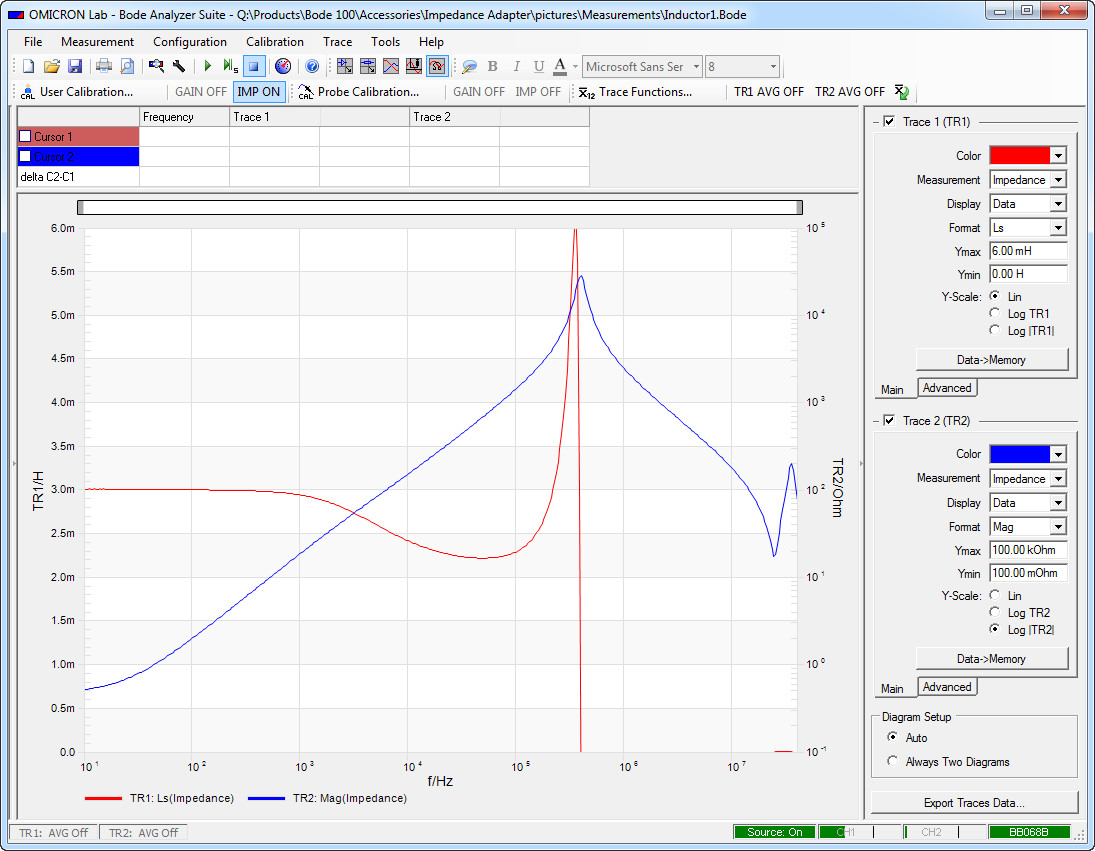

为了了解和优化您的系统，软件能生成各种类型的图表，如史密斯图，极坐标图，奈奎斯特图，伯德图，您可以利用各种分析功能获取所有的测试数据和特性曲线。
技术参数：
|
信号源 |
|
|
波形 |
正弦波 |
|
频率范围 |
1Hz-40MHz |
|
信号电平 |
-27dBm~+13dBm 0.01Vrms~1Vrms@50Ω负载 |
|
电平精度 |
+/- 0.3dB（1Hz~1MHz） +/-0.6dB（1MHz~40MHz） |
|
频率响应 |
+/-0.3dB（@100KHz） |
|
频率精度 |
+/-15ppm（1年校准） +/-25ppm（3年校准） |
|
阻抗 |
50Ω |
|
回波损耗 |
>28dB （VSWR<1.09） |
|
寄生信号 |
<55dBc |
|
谐波 |
<55dBc |
|
接口 |
BNC |
|
输入 |
|
|
输入阻抗（高） |
1MΩ@+/-2% |
|
输入电容 |
40-55pF |
|
输入阻抗（低） |
50Ω |
|
回波损耗 |
>25dB（VSWR<1.12） |
|
接口 |
BNC |
|
接收机带宽 |
1Hz~3KHz |
|
输入衰减 |
0dB，10dB，20dB，30dB，40dB |
|
输入灵敏度 |
100mV@0dB |
|
动态范围 |
>100dB |
|
增益误差 |
<0.1dB |
|
相位误差 |
<0.5° |
|
USB接口 |
|
|
USB接口 |
Type B |
|
PC 要求 |
|
|
最低配置 |
奔腾2.5G，1G RAM |
|
接口 |
USB1.1/2.0 |
|
系统 |
Windows XP/7/8/vista（32/64） |
|
电源 |
|
|
AC适配器 |
100~240V/47~63Hz |
|
DC适配器 |
+10~+24V/10W |
|
接口 |
5.0mm |
|
环境 |
|
|
温度 |
存储 -35℃~+60℃ 工作 +5℃~+60℃ |
|
相对湿度 |
存储 20~90% 工作 20~80% |
|
物理 |
|
|
尺寸 |
26×5×26.5cm |
|
重量 |
<2kg |
订货信息：
Bode 100 矢量网络分析仪/环路分析仪
标准配置：
电源线、英文手册、传输线、BNC电缆*4、BNC T型适配器、BNC直通器、BNC 50Ω负载、BNC短路器、PCB测试板
选件：
B-WIT 100 信号注入变压器
B-SMC 阻抗夹具
B-WIC 阻抗夹具
