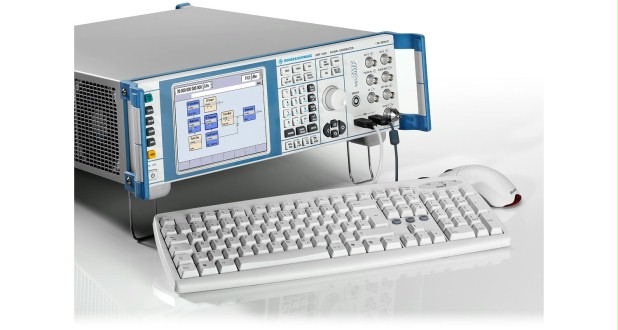

名称:SMF100A射频和微波信号发生器
厂商:R&S
型号:SMF100A
描述:SMF100A射频和微波信号发生器是一流的最新技术微波信号发生器,树立了行业标杆。 微波信号发生器适合研发、生产、维修、维护、修理中遇到的多个应用领域。

概述

   信号质量、速度和灵活性,这些都是在微波范围内衡量信号发生器的决定性特性。SMF100A射频和微波信号发生器是一流的最新技术微波信号发生器,树立了行业标杆。 微波信号发生器适合研发、生产、维修、维护、修理中遇到的多个应用领域。



产品特点:

  • 最大频率范围介于 100 kHz 43.5 GHz

  • 最高 170 GHz(使用 R&S®SMZ 倍频器)

  • 具有极低的 SSB 相位噪声,典型值为 –120 dBc(条件:10 GHz 10 kHz 载波偏移)

  • 超高输出功率,典型值为 +25 dBm

  • 提供优良数据的可选脉冲调制器

  • 独特的脉冲序列生成

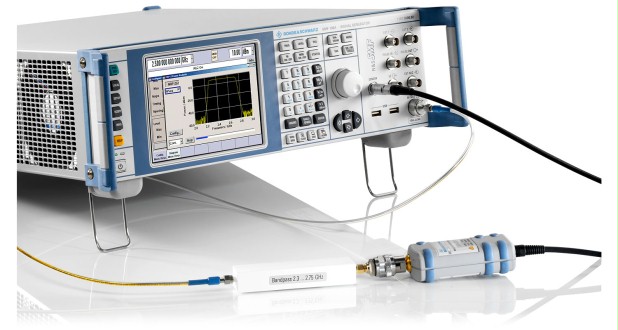

  • 使用附加 R&S®NRP-Zxx 功率探头的通用功率测量

分享:

技术规格

频率

 频率范围

100 kHz 22 / 31.8 / 43.5 GHz

  设置时间

<4 ms

  设置时间(列表模式)

典型值 <750 µs

电平

  设置范围

–130 dBm +30 dBm

  设置时间

<3 ms

  设置时间(列表模式)

典型值 <750 µs



频谱纯度

  SSB 相位噪声

(条件:f = 10 GHz 10 kHz 载波偏移;
 1 Hz
测量带宽)

<–115 dBc(典型值 –120 dBc

调制

支持的调制类型
R&S®SMF-B20 选件

AM/FM/φM/LOG AM

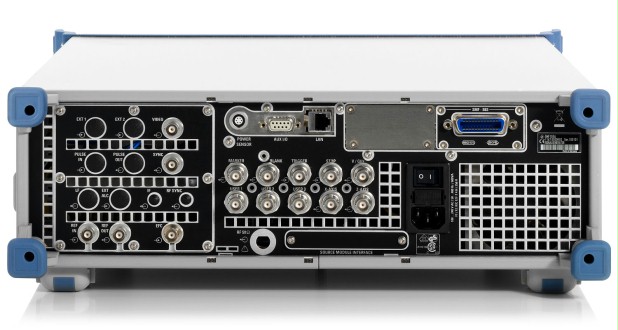

接口

  标准

LAN (100BaseT)2 × USB

  R&S®SMF-B83 选件

IEEE 488.2

  R&S®SMF-B84 选件

1 × USB1 × USB 从设备

  R&S®SMF-B85 选件

可拆闪存盘



选件:

SMF-B1     OCXO 参考振荡器

SMF-B20    AM/FM/φM/LOG AM

SMF-B22    增强的相位噪音性能

SMF-B26    步进衰减器22GHz

SMF-B32    高输出功率

SMF-B81    后部连接器22GHz

SMF-B83    可拆GPIB

SMF-B84    可拆USB

SMF-K3     窄脉冲调制

SMF-K4     斜波扫描

SMF-K23    脉冲发生器
