- 名称：HF-80120实时频谱分析仪（9K-12G）
- 厂商：aaronia
型号：HF-80120
描述：手持式实时频谱分析仪HF-80120采用高速A/D快速FFT分析，确保快速实时对输入信号的捉捕，最低实时带宽达88M。
手持式实时频谱分析仪HF-80120采用高速A/D快速FFT分析，确保快速实时对输入信号的捉捕，最低实时带宽达88M。利用两个交错梳状滤波器的专利接收技术，该技术采用多相滤波器实现。与常规的傅里叶分析不同，多相滤波器根据频率点数量，可处理多个时间间隔内的采样数据。因此可实现任何滤波曲线（例如真正的高斯滤波器），而不受于因有限采样时间而产生的频谱失真效应。为了避免在频率时间图中出现空白，实时频谱分析仪采用两个独立的交错梳状滤波器组合，来进行信号分析处理，实时分析带宽内不会错过任何微小信号。
HF-80120实时频谱分析仪可选配1Hz频率扩展，扩展采用1Hz至40MHz独立的低频路径，低频路径使用高性能16位105MSPS（MSPS信号信号转换率，完成一次从模拟转换数字的AD转换所需时间倒数） AD数模转换器，16bit分辨率增强了低频动态范围（100dB）。由DDS扫描控制，低频路径（1Hz-40MHz/16bit）和射频路径（9KHz-6GHz）实现无缝对接（需要注意低频动态范围，射频14bit/80dB动态）。
HF-80120实时频谱分析仪用来捕捉非周期性突发信号，它可以在20ms内快速完成对频率高达20GHz的扫描，不管是频谱监测、射频和微波测量、干扰查找、EMC电容兼容或WIFI和无线网络测量，HF-8060都可轻松快速应对测量。
特点：
第一台真正的实时频谱分析仪
频率范围低至1Hz高达20G（40G）
实时带宽高达175MHz
POI（捉捕率）1us
通过USB实时读取I/Q数据
非常快速扫描模式，20GHz全频段扫描时间20ms
采用多相位滤波
快速扫描（微秒级别DDS扫描）

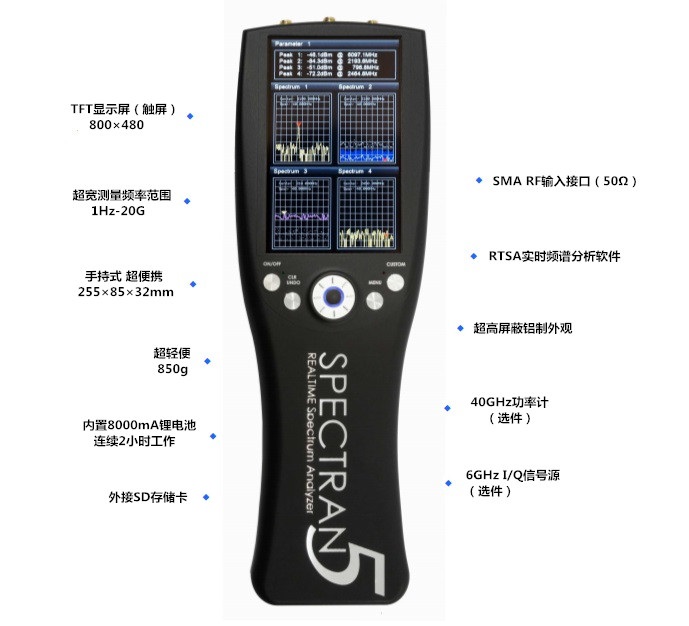

手持式小巧便携
可选6G I/Q信号发生器和40G功率计

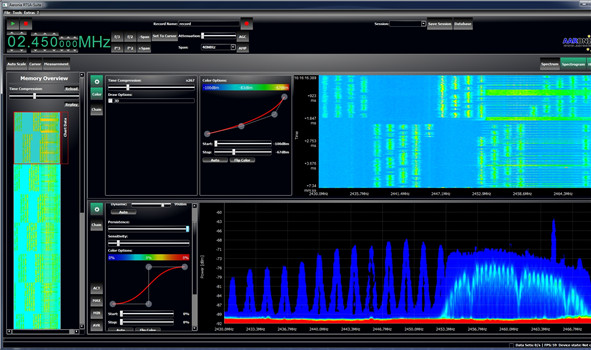

免费射频信号录制回访的实时频谱分析软件RTSA
应用：
EMC电磁兼容测试
无线电监测
企业研发
高校科研
技术指标：
|
技术参数 |
|
|
频率范围 |
9KHz - 12GHz |
|
IF带宽 |
88MHz |
|
POI捉捕 |
< 1us |
|
输入电平 |
+20dBm@max |
|
输入阻抗 |
50欧姆 |
|
输入接口 |
SMA |
|
平均噪音 |
-150dBm@内部前置放大器开 |
|
-170dbm@外部前置放大器开 |
|
|
精度 |
+/- 1.5dB |
|
频率精度 |
0.5ppm |
|
RBW |
1Hz-40MHz |
|
VBW |
1Hz-40MHz |
|
解调方式 |
AM/FM |
|
显示单位 |
dBm、dBuV、V/m、A/m、W/m²、dBuV/m、W/cm² |
|
检波方式 |
Max、Min、AVG、Peak、QPeaK |
|
衰减器 |
45dB（0.5dB步进，含前置放大器） |
|
轨迹 |
ACT、AVG、MAX、MIN |
|
参考范围 |
-200dBm至+100dBm |
|
测量模式 |
实时I/Q、功率计、频率计 |
|
显示视图 |
频谱图、瀑布图、柱状图 |
|
触发方式 |
Cursor, Measurement, Density |
|
运行参数 |
|
|
视频RAM |
64M |
|
SDRAM |
256M |
|
ADC |
500MSPS 14bit |
|
GPS |
支持GPS记录器 |
|
FPGA |
240K ECP3 |
|
DSP |
600MHz |
|
供电 |
|
|
AC输入 |
100-240V,50-60Hz |
|
DC输出 |
5.6V，5A@max |
|
功耗 |
35W |
|
物理参数 |
|
|
尺寸 |
255×85×29mm |
|
重量 |
0.85kg |
|
环境性能 |
|
|
工作温度范围 |
0℃ to +40℃ |
|
存储温度范围 |
-20℃ to +60℃ |
|
其它 |
|
|
产地 |
德国 |
|
质保 |
3年 |
订货信息：
HF-80120 88M实时频谱分析仪
标准配置：主机、电源适配器、射频信号记录播放RTSA软件、光盘（说明书EN、RTSA软
件）、USB连接线、SMA测试线、N-SMA转接头、包装箱
选件：
002： 0.005ppm 时基OCXO
003： 1Hz频率范围扩展
004： 超低相位噪音
007： 跟踪源（6G）
020： 20dB低噪音前置放大器
160： 160MHz实时带宽
175： 175MHz实时带宽
220： 20G功率计
240： 40G功率计
可选配件：
1、扩展固定座
2、20000mA便携式充电宝
3、GPS记录器
4、定向天线
5、低噪音的前置放大器
6、近场探头
7、低频天线
8、全向天线
9、1m/5m/10m-SMA测试电缆
