- 名称：RSA5000实时频谱分析仪
- 厂商：北京普源
型号：RSA5000系列
描述：RSA5032实时频谱分析仪，配备实时分析及扫频分析功能，拥有优异的性能及指标。其频率范围9kHz至3.2GHz，并提供带有跟踪源“-TG”型号，可广泛的应用于企业研发、工厂生产、教育教学等诸多领域。
产品描述

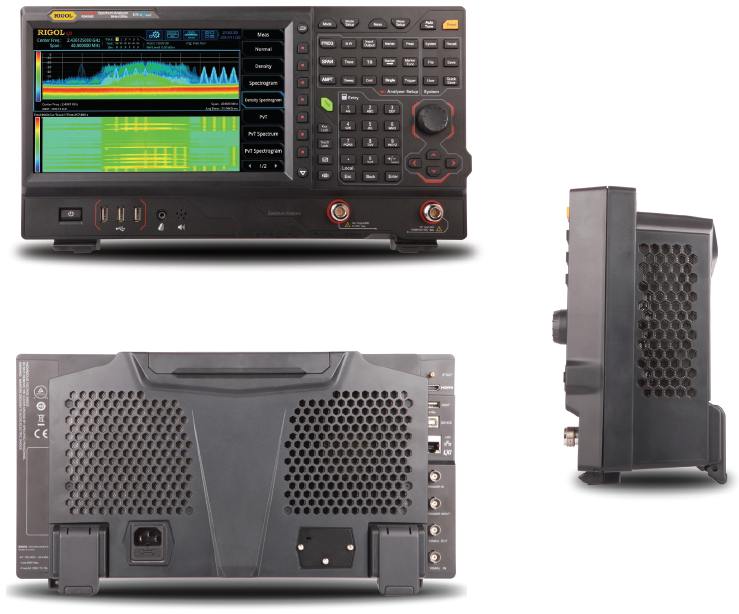

RSA5032实时频谱分析仪，配备实时分析及扫频分析功能，拥有优异的性能及指标。其频率范围9kHz至3.2GHz，并提供带有跟踪源“-TG”型号，可广泛的应用于企业研发、工厂生产、教育教学等诸多领域。
产品特点：
l 采用Ultra Real技术
l 频率范围最高可达6.5 GHz
l 显示平均噪声电平DANL<-165 dBm（典型值）
l 相位噪声<-108 dBc/Hz（典型值）
l 电平测量不确定度<0.8 dB
l 频率最高达6.5 GHz的跟踪源
l 分辨率带宽RBW最小为1 Hz
l 支持EMC滤波器和准峰值检波器功能
l 配有丰富的高级测量功能
l 具备多种测量模式
l 可达40 MHz实时分析带宽
l 多种触发模式与触发模板

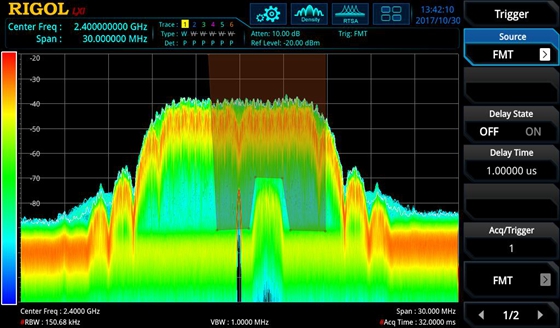

l 提供概率密度谱、光谱等多种显示方式，呈现实时测量结果
l 选配上位机软件
l 10.1英寸多点触摸屏，支持手势操作
l USB、LAN、HDMI等通信和显示接口
技术指标：
技术指标适用于以下条件：仪器处于校准周期内，在0℃至50℃温度环境下存放至少两小时，并且预热40分钟。对于本手册中的数据，若无另行说明，均为包含测量不确定度的技术指标。
|
工作模式 |
||||||
|
实时模式 |
RTSA |
|||||
|
扫频模式 |
GPSA |
|||||
|
频率 |
||||||
|
频率范围 |
||||||
|
RSA5032 |
RSA5032-TG |
RSA5065 |
RSA5065-TG |
|||
|
9 KHz 至 3.2GHz |
9 KHz 至 6.5GHz |
|||||
|
内部基准频率 |
||||||
|
基准频率 |
10MHz |
|||||
|
精度 |
±【校准时间*老化率】+温稳性+校准精度 |
|||||
|
初始校准精度 |
标配：＜ 1 ppm |
|||||
|
选配 OCXO-C08：＜ 0.1 ppm |
||||||
|
温度稳定性 |
标配：＜ 0.5 ppm |
|||||
|
选配 OCXO-C08：＜ 0.005 ppm |
||||||
|
老化率 |
标配：＜ 1 ppm / 年 |
|||||
|
选配 OCXO-C08：＜ 0.03 ppm / 年 |
||||||
|
扫频模式 |
||||||
|
计数分辨率 |
1Hz |
|||||
|
计数不确定度 |
±（光标读数*基准精度+计数分辨率） |
|||||
|
扫宽范围 |
0Hz，10Hz – 仪器最大频率 |
|||||
|
扫宽分辨率 |
2 Hz |
|||||
|
载波偏移 @ 500MHz |
1K：<-95 dBc/Hz（典型值） |
|||||
|
10K：<-106 dBc/Hz，<-108 dBc/Hz（典型值） |
||||||
|
100K：<-106 dBc/Hz，<-108 dBc/Hz（典型值） |
||||||
|
1M：<-115 dBc/Hz，<-117 dBc/Hz（典型值） |
||||||
|
RBW分辨率带宽（-3dB） |
1Hz – 10MHz （1-3-10步进） |
|||||
|
RBW精度 |
＜ 5% 标称值 |
|||||
|
VBW（视频带宽）（-3dB） |
1 Hz 至10 MHz，步进为1-3-10 |
|||||
|
分辨率带宽（-6 dB） |
200 Hz，9 kHz，120 kHz，1 MHz |
|||||
|
测量范围 |
噪音电平 至 +30dBm |
|||||
|
连续最大功率测量 |
+30dBm @ 衰减器 40dB，前置关 |
|||||
|
噪音电平（DANL） |
-120 dBm ~ -145 dBm （前置放大器关） |
|||||
|
-150 dBm ~ -166 dBm （前置放大器开） |
||||||
|
实时模式 |
||||||
|
实时带宽 |
25 MHz @ 选件 40 MHz |
|||||
|
100% POI捕获时间 |
7.45 us |
|||||
|
检波方式 |
正负峰值、采样、平均 |
|||||
|
分辨率带宽 |
扫宽 |
最小 |
最大 |
|||
|
40MHz |
100K |
3.21M |
||||
|
25MHz |
62.8K |
2.01M |
||||
|
10MHz |
25.1K |
804K |
||||
|
1MHz |
2.51K |
80.4K |
||||
|
100KHz |
251Hz |
8.04K |
||||
|
最大采样率 |
51.2 M /s |
|||||
|
FFT 速率 |
146.484 /s |
|||||
|
光标数 |
8 |
|||||
|
一般规格 |
||||||
|
显示分辨率 |
1024*600 |
|||||
|
显示尺寸 |
10.1 英寸 |
|||||
|
AC 电源 |
100V – 240V |
|||||
|
AC 功耗 |
55W |
|||||
|
工作温度范围 |
0℃ ~ 50℃ |
|||||
|
存储温度范围 |
-20℃ ~ 70℃ |
|||||
|
湿度范围 |
≤ 75 % 相对湿度 |
|||||
|
尺寸 |
410*224*135mm |
|||||
|
重量 |
4.65 kg（不带跟踪源），4.95kg（带跟踪源） |
|||||
|
校准时间 |
18个月 |
|||||
|
订货信息 |
||||||
|
RSA5032 |
25MHz 实时带宽 9KHz -3.2G |
|||||
|
RSA5032-TG |
25MHz 实时带宽 9KHz -3.2G |
|||||
|
RSA5065 |
25MHz 实时带宽 9KHz -6.5G |
|||||
|
RSA5065-TG |
25MHz 实时带宽 9KHz -6.5G |
|||||
