概述

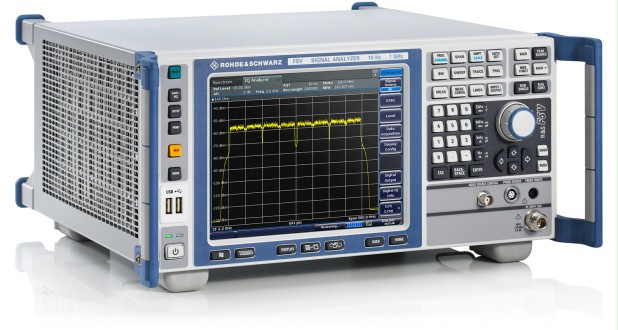

R&S®FSV 是一款运行快速、功能全面的信号分析仪，适用于对性能要求较高、对射频系统的开发、生产、安装以及维修等成本具有特殊考虑的用户。
在研发应用中，R&S®FSV 以其突出的射频（RF）特性、40MHz 的信号分析带宽、以及丰富的模拟调制方式、移动无线通信和宽带通信标准分析包，而出类拔萃。
与其它信号分析仪相比，R&S®FSV 的处理速度快达 5 倍，并能提供经过优化、用于快速和较高数据吞吐量的测量程序。这也正是在生产应用领域的关键优势。
简易的触摸屏操作、紧凑的尺寸、较轻的重量以及直接支持功率探头的能力，都使得 R&S®FSV 成为安装和维修工作的最佳选择仪器。
产品特点：
• 频率范围高达 3.6 GHz、7 GHz、13.6 GHz、30 GHz 或 40 GHz
• 40 MHz 分析带宽
• 7 GHz 以下电平测量不确定度仅有 0.4 dB
• 适用于GSM/EDGE、WCDMA/HSPA+、LTE、WiMAX、WLAN、CDMA2000、1xEV-DO
测量及矢量信号分析
• 选件轻松现场升级
• 10 kHz 频率偏离下相位噪声为 –110 dBc (1 Hz)
• 三阶截止点为 +15 dBm（TOI）
• 1 Hz带宽时的平均显示噪声电平 (DANL) 为：–155 dBm，1 GHz 时；–147 dBm，30 GHz 时；
• 硬盘可以拆卸，以确保数据安全。
• 利用FSV30 或FSV40、FSV-B21 选件和FS-Z60/-Z75/-Z90/-Z110 谐波混频器可使频率范围扩大
到110 GHz
• 操作简单直接（触摸屏、热键）
支持的技术
· WLAN 802.11a/b/g/j/p/n/ac
· WCDMA / HSPA / HSPA+
· 3GPP LTE
· GSM/EGPRS/EDGE/EDGE Evolution/VAMOS
· CDMA2000® 1xEV-DO
· CDMA2000® 1xRTT
· TD-SCDMA
· AM
· FM
· PM
应用领域
• 通用频谱测量
• EMI辐射/传导干扰诊断
• 通信教学与科研
• 汽车电子/RFID/工业电子/电气自动化
技术指标
|
|
FSV4 |
FSV7 |
FSV13 |
FSV30 |
FSV40 |
|
|
频率范围 |
10Hz – 4G |
10Hz – 7G |
10Hz – 13.6G |
10Hz – 30G |
10Hz-40G |
|
|
参考频率 |
1×10-6 B4选件：1×10-7 B14选件：1×10-9 |
|||||
|
频率分辨率 |
1Hz |
|||||
|
分辨率带宽 |
1Hz-10MHz，1/3序列 |
|||||
|
EMI滤波器 |
200Hz，9KHz，120KHz，1MHz |
|||||
|
DANL（噪音电平）无前置放大器 1Hz带宽 |
||||||
|
1G |
- 152 dBm |
|||||
|
3GHz |
- 150 dBm |
|||||
|
7GHz |
- 146 dBm |
|||||
|
13GHz |
- 148 dBm |
|||||
|
30GHz |
- 144 dBm |
|||||
|
40GHz |
- 136 dBm |
|||||
|
DANL（噪音电平）带前置放大器B22选件 |
||||||
|
1G |
- 162 dBm |
|||||
|
3GHz |
- 160 dBm |
|||||
|
7GHz |
- 156 dBm |
|||||
|
DANL（噪音电平）带前置放大器B24选件 |
||||||
|
10GHz |
- 164 dBm |
|||||
|
30GHz |
- 159 dBm |
|||||
|
40GHz |
- 154 dBm |
|||||
|
相位噪音 @ 1GHz |
||||||
|
10KHz载波偏置 |
- 106 dBc（1Hz），典型值 -110dBc（1Hz） |
|||||
|
100KHz载波偏置 |
- 115 dBc（1Hz） |
|||||
|
1MHz载波偏置 |
- 134 dBc（1Hz） |
|||||
