概述

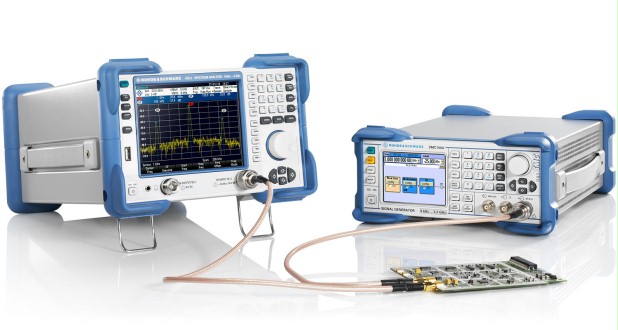

R&S® FSC是一款高性价比,小体积的台式频谱分析仪,它具备罗德与施瓦茨一贯的高品质,可以满足所有重要的频谱分析任务。R&S®FSC应用范围很广,R&S®FSC射频指标优异,测量精度和重复性高,是您值得信赖的测量仪器。
产品特点:
• 覆盖9 kHz~3/6 GHz的宽频带范围
• 优异的射频指标,标配所有常用射频测量功能
• 标配THD/OBW/ACLR/SEM/信道功率/时域功率/门控触发扫描/AM
DEPTH等高级测量功能
• 内置WCDMA/cdmaOne/CDMA2000/LTE等通信标准,支持用户自行编辑标准
• 接口丰富,标配LAN/USB接口
• Firmware终身免费升级
• SCPI远程控制,兼容R&S其它频谱仪
• 支持NRP系列功率探头进行精确的功率测量
• 触摸屏,常用功能一键式操作
• 中英文等多语言的友好用户界面
• 支持直流供电,方便外场使用
• 尺寸小重量轻,功耗仅15 W
• 赠送FSC View软件,方便测量数据的后期处理
应用领域
• 通用频谱测量
• 标量网络分析
• EMI辐射/传导干扰诊断
• 通信教学与科研
• 汽车电子/RFID/工业电子/电气自动化
• 产品配套与系统集成
技术指标
|
FSC3 |
FSC6 |
频率范围 |
9K-3G |
9K-6G |
分辨率带宽 |
10Hz-3MHz |
|
DANL(噪音电平)无前置放大器RBW = 1Hz |
||
10MHz-2GHz |
< - 141 dBm |
< - 141 dBm |
2GHz-3GHz |
< - 138 dBm |
< - 138 dBm |
3GHz-3.6GHz |
< - 143 dBm |
< - 143 dBm |
3.6GHz-5GHz |
|
< - 142 dBm |
5GHz-6GHz |
|
< - 140 dBm |
DANL(噪音电平)带前置放大器B22选件,RBW = 1Hz |
||
10MHz-1GHz |
< - 161 dBm |
< - 161 dBm |
1GHz-2GHz |
< - 159 dBm |
< - 159 dBm |
2GHz-3GHz |
< - 155 dBm |
< - 155 dBm |
3GHz-5GHz |
|
< - 155 dBm |
5GHz-6GHz |
|
< - 151 dBm |
相位噪音 @ 500MHz |
||
30KHz载波偏置 |
< - 95 dBc(1Hz) |
|
100KHz载波偏置 |
< - 100 dBc(1Hz) |
|
1MHz载波偏置 |
< - 120 dBc(1Hz) |
|
检波方式 |
最大、最小、样本、自动峰值、RMS |
|
跟踪源 |
||
跟踪源 |
带TG |
|
跟踪源频率范围 |
100KHz-3GHz |
100KHz-6GHz |
跟踪源输出电平 |
0dBm |
|
物理条件 |
||
显示 |
5.7”(14.5cm)彩色LCD,VGA分辨率 |
|
尺寸(W*H*D) |
233*158*350mm |
|
重量 |
4.5Kg |
