概述
R&S® FSL 是一款多功能而且经济实用的频谱分析仪。R&S®FSL全系列标配28MHz的信号解调带宽，远高于其他同类产品。无论是频谱、噪声系数、ACLR、EMI测试还是复杂的数字通信解调测试，R&S®FSL均可轻松胜任。R&S®FSL信号分析仪采用最新的强大且可扩展的软硬件平台，丰富的标配功能、灵活的选配功能确保您的投资高效而安全。
产品特点：
• 频率范围 9 kHz-3 GHz/6 GHz/18 GHz
• 全系列标配28 MHz解调带宽
• 分辨率带宽RBW 1 Hz～10 MHz
• 相位噪声低,仅-103 dBc@10 kHz offset,1GHz
• 高三阶截止点，TOI高达18 dBm@1 GHz
• 可选择带有跟踪源的型号
• 自动测试速度极快，高达80次扫描/秒的数据交换，确保高生产率
• 标配独有的信道滤波器和多摘要标记时域测量功能，大大提高了测量速度
• 标配EMI(6dB)带宽和准峰值检波器，支持EMI自动测试软件ES-SCAN
• 标配TOI/OBW/ACP/Fast ACP/信道功率/时域功率等高级测量功能
• 选配模拟解调/噪声系数/有线电视/Bluetooth/WCDMA/CDMA2K/EVDO/WLAN/WIMAX解调等功能
• 界面友好，操作简便，独有的在线帮助功能
• 硬件选件可现场插拔，Firmware终身免费升级
• WinXP操作系统，接口丰富（标配DVI视频输出接口），远程控制方便，支持与MATLAB连接
• 体积小重量轻，支持电池供电
应用领域
• 无线通信的研究与开发
• 无线产品的生产测试
• 电磁兼容的诊断与预兼容测试
• 外场的频谱以及解调测试
• 产品配套与系统集成
技术指标
|
|
FSL3 |
FSL6 |
FSL18 |
|
频率范围 |
9K-3G |
9K-6G |
9K-18G |
|
频率精度 |
1×10-6 |
||
|
频率精度（选件B4） |
1×10-7 |
- |
|
|
分辨率带宽 |
|||
|
RBW标配 |
10Hz-10MHz ， zero span additionally 20 MHz |
||
|
VBW标配 |
10Hz-10MHz |
||
|
信号分析带宽 |
28MHz |
||
|
DANL |
|||
|
300Hz @RBW |
-117dBm |
||
|
选件（B7,B22） |
-162dBm@500MHz，-158dBm@3GHz |
||
|
检波方式 |
pos./neg. peak, auto peak, RMS, quasi-peak, average, sample |
||
|
跟踪源 |
|||
|
跟踪源 |
带TG |
||
|
跟踪源频率范围 |
1MHz-3GHz |
1MHz-6GHz |
1MHz-18GHz |
|
跟踪源输出电平 |
-20dBm – 0dBm |
-30dBm – -10dBm |
|

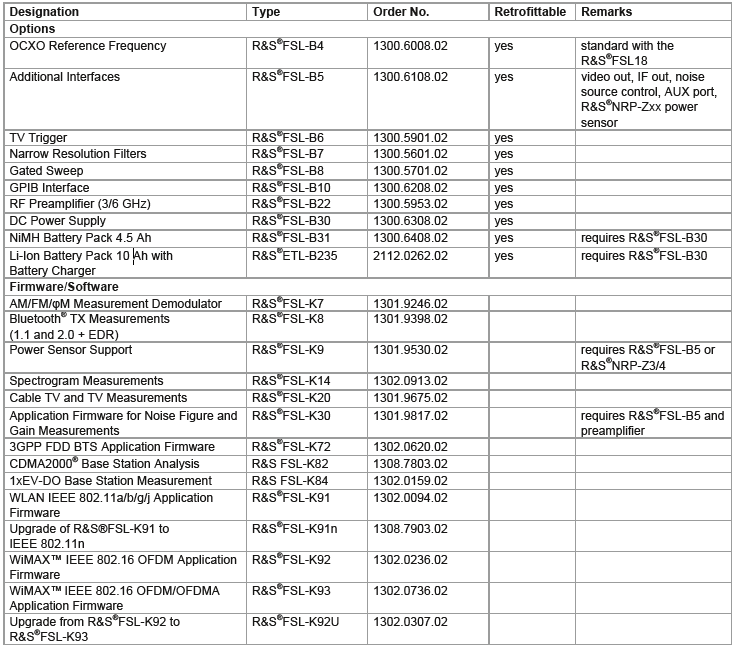

选件：
