概述

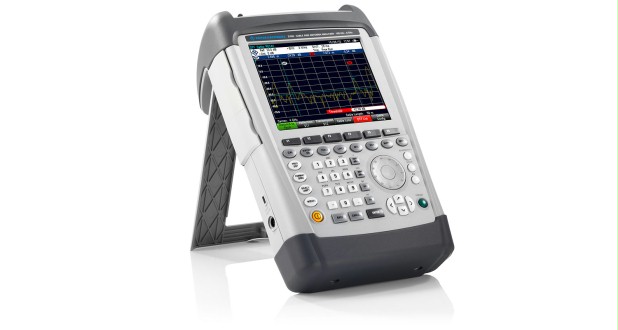

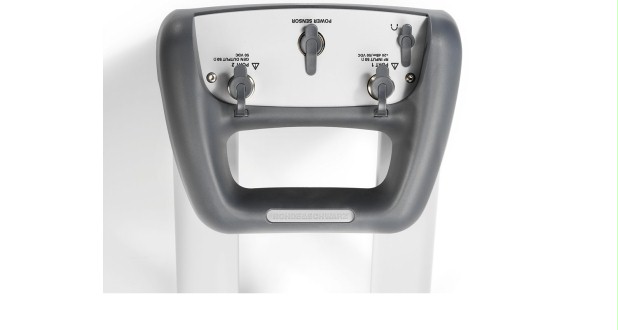

ZVH4和ZVH8是R&S推出的新一代天馈线分析仪。ZVH集快速的天馈线分析与高性能的频谱测试于一身，无论您在外场进行发射机的安装、无线干扰查找或者是频谱分析，ZVH都可以轻松胜任。ZVH在业界首创任务管理器工作模式，用户可以预先设置好任务模板，在现场测试时只需连接好，按一下运行键，剩下的工作全部由ZVH自动完成。相比传统的天馈线分析仪，使用ZVH可以将工作效率提高3倍以上。
产品特点：
• 频率范围：100 kHz～3.6/8 GHz
• 标配天馈线断点分析、反射测量、电缆损耗测量功能
• 功能强大的任务管理器，大大减轻了现场测试工作量
• 支持软件升级频谱分析、全功能矢量网络分析、矢量电压表、频谱瀑布图、功率计等功能
• 传输测量动态范围高达100 dB
• 内置直流偏置供电，方便有源器件测试
• 高灵敏度频谱测试（<–141dBm；前置放大器打开时，<–161 dBm ）
• 较低的测量不确定度（典型值 0.5 dB）
• 分辨率带宽最低可达1Hz，清晰呈现信号细节
• 支持R&S天线、探头和功率计，拓展测量功能
• 坚固的防水外壳，适合现场的恶劣工作条件
• 重量轻（带电池3 kg），易于手持，中文界面、功能键触手可及
• 支持GPS定位功能
• 易于更换的高容量锂离子电池，工作时间可达4.5小时

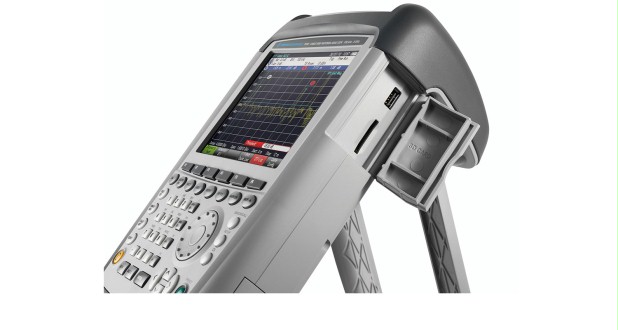

• 用于远程控制和测量数据传送的LAN口和USB接口，测量结果可保存在SD卡中
• Firmware终身免费升级
• 随机赠送ZVHView软件，用于编辑任务管理器，设置与测量结果的交换存档和处理（支持XP/Vista/Win7）
应用领域
• 天线与馈线的外场测试
• 天线隔离度的外场测试
• 无源器件以及塔顶放大器的外场测试
• 场强测量与无线干扰查找
技术指标
|
|
|
R&S®ZVH4 |
R&S®ZVH8 |
|
频率范围 |
|
100 kHz 至 3.6 GHz |
100 kHz 至 8 GHz |
|
标准测量功能 |
|
反射测量、故障点距离 |
|
|
输出功率（端口 1、端口 2） |
|
0 dBm 至 –40 dBm（标定），1 dB 步长 |
|
|
最大允许的杂散信号电平 |
|
+17 dBm（标定） |
|
|
点数 |
|
101, 201, 401, 601, 631, 801, 1001, 1201 |
|
|
故障点距离 (DTF) 测量 |
|||
|
显示模式 |
|
回波损耗 (dB)，VSWR |
|
|
仪表分辨率 |
|
（1.58 × 速度因子/跨度） |
|
|
水平显示范围 |
|
3 m 至 1500 m |
|
|
反射测量 |
|||
|
方向性 |
100 kHz 至 3 GHz（标定） |
> 43 dB（标定） |
> 43 dB（标定） |
|
|
3 GHz 至 3.6 GHz |
> 37 dB（标定） |
> 37 dB（标定） |
|
|
3.6 GHz 至 6 GHz |
– |
> 37 dB（标定） |
|
|
6 GHz 至 8 GHz |
– |
> 31 dB（标定） |
|
显示模式 |
|
s11，回波损耗 (dB)，VSWR，单端口电缆损耗 |
|
|
|
矢量网络分析 |
s11, s22, 幅度, 相位, 幅度 + 相位, 史密斯圆图, VSWR, 反射系数,
mρ, |
|
|
|
矢量电压计 |
幅度 + 相位, 史密斯圆图 |
|
|
发射测量（R&S®ZVH-K39 或 R&S®ZVH-K42） |
|||
|
动态范围（S21、S12） |
100 kHz 至 300 kHz |
> 50 dB（标定） |
> 50 dB（标定） |
|
|
300 kHz 至 2.5 GHz |
> 80 dB，典型值为 100 dB |
> 80 dB，典型值为 100 dB |
|
|
2.5 GHz 至 3.6 GHz |
> 70 dB，典型值为 90 dB |
> 70 dB，典型值为 90 dB |
|
|
3.6 GHz 至 6 GHz |
– |
> 70 dB，典型值为 90 dB |
|
|
6 GHz 至 8 GHz |
– |
> 50 dB（标定） |
|
显示模式 |
发射测量 |
s21，幅度（单位：dB）（损耗、增益） |
|
|
|
矢量网络分析 |
s21, s12, 幅度（损耗、增益）, 相位, |
|
|
|
矢量电压计 |
幅度 + 相位 |
|
|
直流供应电压（直流偏压，端口 1 和端口 2） |
|||
|
电压范围 |
内部供应电压 |
+12 V 至 +32 V，1 V 步长 |
|
|
最大输出功率 |
|
4 W（电池），10 W（交流电源） |
|
|
最大电流 |
|
500 mA |
|
|
最大电压 |
外部供应电压 |
50 V |
|
|
最大电流 |
|
600 mA |
|
|
通用数据 |
|||
|
显示 |
|
6.5" 彩色液晶显示屏（VGA |
|
|
电池续航时间 |
R&S®HA-Z204，4.5 Ah |
最长 3 h |
|
|
|
R&S®HA-Z206，6.75 Ah |
最长 4.5 h |
|
|
尺寸 (W × H × D) |
|
194 mm
× 300 mm × 69 mm (144 mm) 1), |
|
|
重量 |
|
< 3 kg (6.6 lb) |
|
订购信息：
ZVH4 天馈线分析仪，100KHz~3.6GHz
ZVH8 天馈线分析仪，100KHz~8GHz
