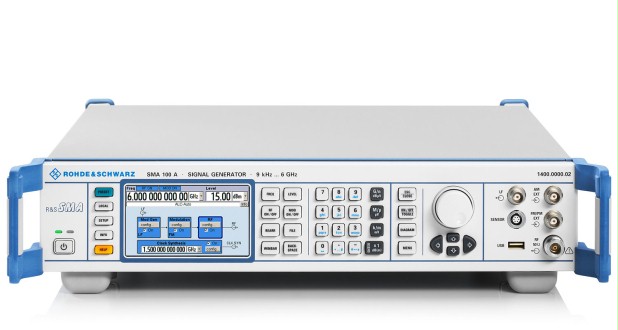

- 名称：SMA100A信号发生器
- 厂商：R&S
型号：SMA100A
描述：SMA100A信号发生器 信号质量、速度和灵活性，这些是当下衡量信号发生器的重要标准。R&S®SMA100A 完全符合这些标准，因其卓越特性而树立了行业标准，是一款优质的模拟发生器。
概述
SMA100A信号发生器具有非常高的信号质量、速度和灵活性，这些都是当下衡量信号发生器的重要标准。SMA100A信号发生器完全符合这些标准，因其卓越特性而树立了行业标准，是一款优质的模拟发生器。
它将极佳的信号质量与超高的设置速度相结合。 无论在开发、生产、维修还是维护中，SMA100A信号发生器都表现卓越。在 9 kHz 至 6 GHz 的频率范围内，R&S®SMA100A 可以生成 CW 信号以及所有常见类型的模拟调制（AM、FM、φM、脉冲调制）信号。 优良的规格以及广泛的调制信号 – 这些是 R&S®SMA100A 的典型特点。
此外，低抖动时钟合成器选件能够提供最高 1.5 GHz（独立于射频频率）的差分化时钟信号。 这使得 R&S®SMA100A 适用于广泛的应用，从相位噪声测试系统中的应用到混合信号集成电路上的测试。
R&S®SMA100A 信号发生器提供现代化的图形化用户界面，便于快速、直观的操作。
R&S®NRP-Zxx 功率探头可连接到 R&S®SMA100A。 用户可以直接使用信号发生器进行非常准确的功率测量。
产品特点：
-
频率选项介于 9 kHz 至 3 GHz/6 GHz
-
具有极低的 SSB 相位噪声，典型值为 -141 dBc（在 1 GHz、20 kHz 偏移、1 Hz 测量带宽下）
-
非谐波 <-96 dBc（f < 750 MHz，载波偏移 > 10 kHz）选件
-
最高 +18 dBm 的高输出功率（超量程最高为 +28 dBm）
-
模拟传统仪器
-
在整个频率范围内具有内置过压保护的电子衰减器SMA100A信号发生器SMA100A信号发生器SMA100A信号发生器
技术指标
|
频率 |
|
|
频率范围 |
9 kHz 至 3 GHz/ 6 GHz |
|
设置时间 |
< 1.2 ms |
|
电平 |
|
|
范围 |
–145 dBm 至 +18 dBm（在过范围内，最高 +28 dBm） |
|
设置时间 |
< 1 ms |
|
在列表模式/快速跳频模式下的设置时间 |
< 450 μs |
|
频谱纯度（在 f = 1 GHz 的情况下） |
|
|
非谐波（载波偏移 > 10 kHz， f ≤ 1500 MHz） |
< –80 dBc |
|
|
|
|
SSB 相位噪声（20 kHz 载波偏移，1 Hz 测量带宽） |
< –131 dBc（典型值为 –134 dBc） |
|
宽带噪声（载波偏移 > 10 MHz，1 Hz 测量带宽，750 MHz < f ≤ 1500 MHz） |
< –153 dBc（–160 dBc，测量值） |
|
支持的调制模式 |
|
|
AM |
标准 |
|
FM/φM |
可选（带 R&S®SMA-B20/R&S®SMA-B22 选件） |
|
脉冲 |
标准 |
|
线性调频脉冲 |
可选（带 R&S®SMA-B20/R&S®SMA-B22 选件） |
|
VOR/ILS |
可选（带 R&S®SMA-K25 选件） |
|
DME |
可选（带 R&S®SMA-K26 选件） |
|
时钟合成 |
|
|
频率范围 |
100 kHz 至 1.5 GHz（带 R&S®SMA-B29 选件） |
|
接口 |
IEEE 488.2，LAN (10/100BaseT)，2 × USB，1 × USB 从设备 |
选件：
SMA-B20 FM/ M调制器
SMA-B22 增强的相位噪音性能以及FM/ M调制器
SMA-B29 时钟合成器
SMA-B46 操作高度：最高4600m
SMA-B80 可拆装大容量存储器
SMA-B81 后部连接器
SMA-K23 高性能脉冲发生器
SMA-K24 多功能发生器
SMA-K25 VOR/ILS调制
SMA-K26 DME调制
SMA-K27 脉冲序列
SMA-K28 功率分析
