概述

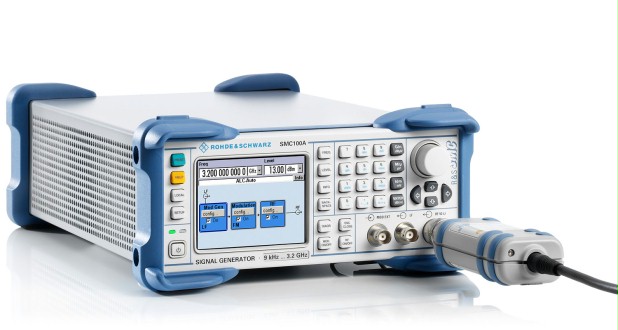

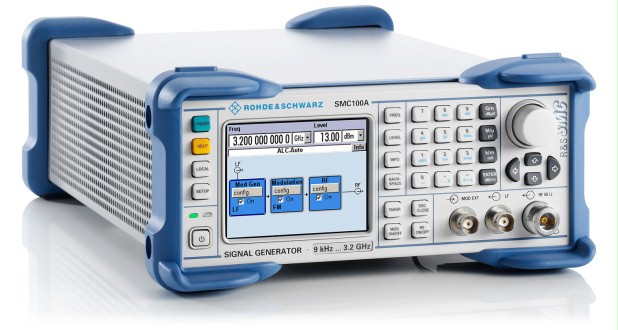

SMC100A高频信号发生器树立了高性价比信号发生器的标准。 在同类产品中尺寸最小、性价比最高。
此类仪器灵活且功能广泛，适合维修和维护实验室。 因小巧尺寸及轻量化设计，R&S®SMC100A 也非常适合现场应用或培训及教育环境
产品特点：
-
频率范围介于 9 kHz 至 1.1 GHz 或 3.2 GHz
-
最大输出电平典型值 > +17 dBm
-
可选的高度稳定性参考振荡器
-
作为标准，集成了模拟调制模式（AM/FM/φM/脉冲）
-
集成过电压保护
-
无磨损的电子衰减器
-
最大程度地降低总体拥有成本SMC100A高频信号发生器
技术规格
|
频率 |
||||
|
频率范围 |
R&S®SMC-B101 频率选件 |
9 kHz 至 1.1 GHz |
||
|
|
R&S®SMC-B103 频率选件 |
9 kHz 至 3.2 GHz |
||
|
设置时间 |
SCPI 模式 |
|
||
|
电平 |
||||
|
最大输出功率 |
f = 200 kHz 至 3.2 GHz |
>+13 dBm |
||
|
|
f ≥500 kHz |
在过量程范围模式下通常为 >+17 dBm |
||
|
电平误差 |
f = 200 kHz 至 3.2 GHz |
<0.9 dB |
||
|
|
ALC 开启，自动模式，T = 18°C 至 33°C |
|
||
|
设置时间 |
SCPI 模式 |
<5 ms |
||
|
反馈 |
1 MHz ≤ f ≤ 1 GHz |
50 W |
||
|
|
1 GHz ≤ f ≤ 2 GHz |
25 W |
||
|
|
2 GHz ≤ f ≤ 3.2 GHz |
10 W |
||
|
最大允许直流电压 |
|
50 V |
||
|
频谱纯度 |
||||
|
非谐波 |
载波偏移 > 10 kHz，f ≤1600 MHz |
<-60 dBc（典型值 -72 dBc） |
||
|
SSB 相位噪声 |
f = 1 GHz |
<-105 dBc（典型值 -111 dBc） |
||
|
宽带噪声 |
f > 1 MHz，电平 > 5 dBm |
<-138 dBc（典型值 -146 dBc） |
||
|
支持的调制模式 |
||||
|
AM |
|
标准 |
||
|
AM 深度 |
|
0 % 至 100 % |
||
|
FM/φM |
|
标准 |
||
|
最大 FM 偏差 |
f > 1.6 GHz |
4 MHz |
||
|
最大 φM 偏差 |
f > 1.6 GHz |
40 rad |
||
|
脉冲 |
|
标准 |
||
|
上升/下降时间 |
|
<500 ns（典型值 100 ns） |
||
|
最小脉冲宽度 |
带集成脉冲发生器 |
1 μs |
||
|
开关比 |
|
>80 dB |
||
|

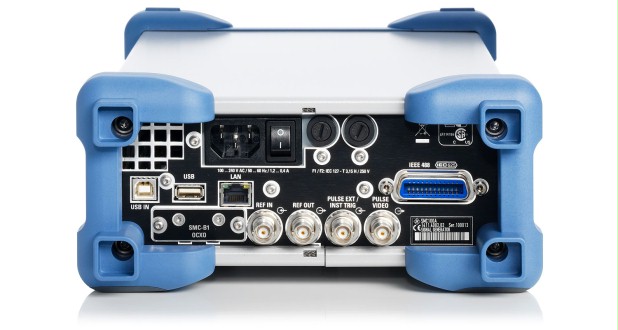

连接性 |
||||
|
远程控制 |
|
IEC/IEEE 总线（带 R&S®SMC-K4 选件） |
||
|
|
|
以太网 (TCP/IP) |
||
|
|
|
USB |
||
|
外围设备 |
|
USB |
||
选件：
SMA-B1 OCXO 参考振荡器
SMA-K4 GPIB/IEEE 488 接口
