- 名称:DSA705频谱分析仪 100K-500M
- 厂商:普源
型号:
描述:DSA705频谱分析仪 100K-500M;采用全数字中频技术,保证其具备卓越的指标和稳定的性能,相比模拟频谱仪具有极高的性价比。
产品概述:

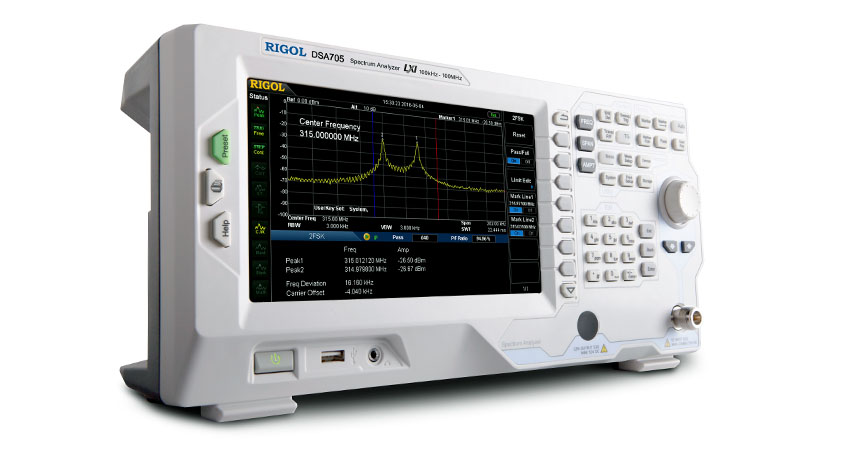

DSA705频谱分析仪 100K-500M,采用全数字中频技术,保证其具备卓越的指标和稳定的性能,相比模拟频谱仪具有极高的性价比。DSA705提供针对2FSK调制的遥控器、汽车钥匙等信号测量分析功能。在SSC模式下的2FSK调制信号测量分析功能,既保留了数字频谱分析仪的稳定和集成特性,又兼顾模拟频谱分析仪的快速捕获特性。独创宽屏的设计,外观新颖,操作简便,是射频研发、设计验证、生产制造和教育培训的理想选择。
产品特点:
采用全数字中频技术
频率范围从100 kHz到最高达1 GHz

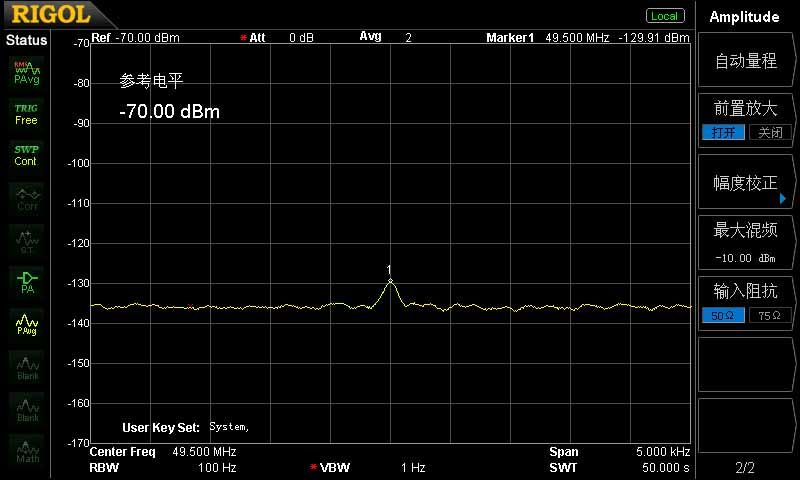

显示平均噪声电平DANL最低达-130 dBm(典型值)
相位噪声典型值达<-80 dBc/Hz(偏移10 kHz处)
全幅度精度<1.5 dB
最小分辨率带宽(RBW)达100 Hz
选配丰富的高级测量功能套件
选配EMI滤波器和准峰值检波器
选配上位机软件
选配射频演示套件(发射器,接收器)
选配丰富的测量附件(适配器,电缆,衰减器等)
丰富的接口: LAN(LXI),USB Host&Device,USB-GPIB(选配)
8英寸WVGA(800×480)显示屏,直观的操作面板和界面
紧凑轻便
技术指标:
频率 |
|||
|
DSA705 |
DSA710 |
|
频率范围 |
100K – 500M |
100K – 1G |
|
频率分辨率 |
1Hz |
||
内部基准频率 |
|||
|
DSA705 |
DSA710 |
|
基准频率 |
10MHz |
||
校准精度 |
< 1 ppm |
||
老化率 |
< 2 ppm / 年 |
||
稳定性 |
< 2 ppm @ 温度 0-55℃ |
||
幅度 |
|||
测量范围 |
DANL 至 +20dBm |
||
输大损坏电平 |
+30dBm(1W) |
||
最大CW波功率 |
+20dBm(100mW) |
||
测量精度 |
< 1.5 dB (标称值) |
||
DANL(噪音电平) |
|||
|
DSA705 |
DSA710 |
|
前置放大器/关 |
100K-1M @ < -90dBm |
100K-1M @ < -90dBm |
|
1M – 500M @ < -100dBm |
1M – 1G @ < -100dBm |
||
前置放大器/开 |
100K - 1M @ < -110dBm |
100K-1M @ < -110dBm |
|
1M – 500M @ < -120dBm |
1M –1G @ < -120dBm |
||
检波方式 |
@选件EMI 准峰值 |
||
扫描 |
|||
扫描时间 |
扫宽≥100Hz,100ms至500 s@ DSA705,100ms至1000 s@ DSA710 |
||
物理条件 |
|||
显示类型 |
TFT LCD |
||
分辨率 |
800*480像素 |
||
显示屏尺寸 |
8英寸 |
||
电源 |
AC 100V-240V |
||
工作温度 |
0℃至50℃ |
||
尺寸 |
361.6*178.8*128mm(宽*高*深) |
||
重量 |
4.25kg |
