概述

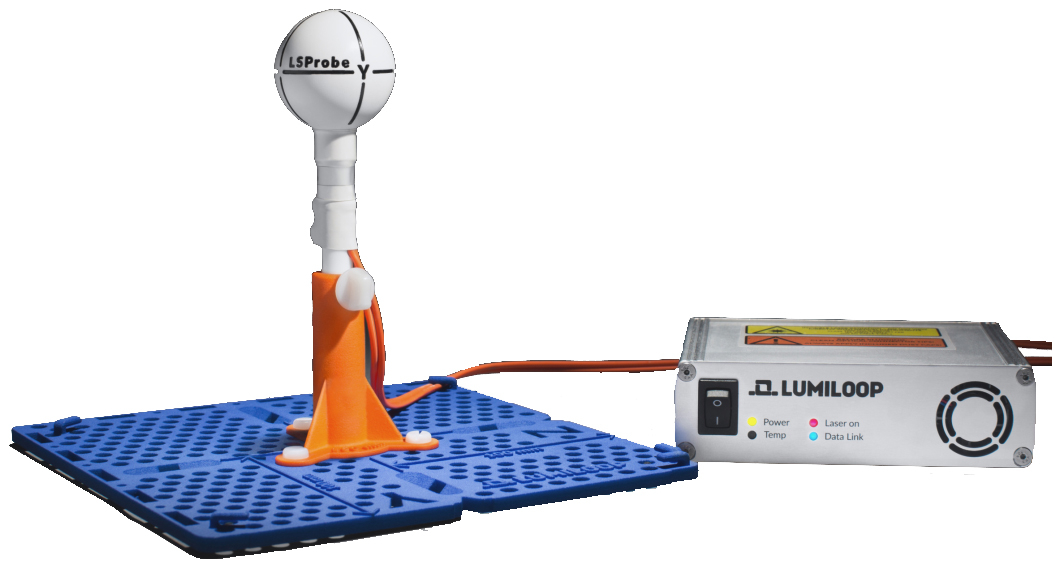

    LUMILOOP电磁辐射监测系统LSProbe1.2是一种高速高精度和高动态范围的电磁辐射监测系统探头。其标准频率范围10KHz-6GHz，可扩展至10Hz-8.2GHz。探头高性能参数，线性度，频率和温度的一流补偿可以确保从小于0.1到高至1000V/m的精确测量。许多频率的动态范围为100dB,可实现10000V/m以上的现场测量。

    LUMILOOP电磁辐射监测系统LSProbe1.2激光供电操作可消除电池充电和更换。每个探头都提供了大量的校准数据，并附带了软件自动处理。支持的EMC软件包括EMC32、BAT-EMC、Win6000、Compliance5、Radimation等。

产品特点

1.宽频率监测探头

2.光纤传输消除干扰因素

3.免费场强监测分析软件

4.激光供电、兼容各种EMC软件

5.超快脉冲响应

6.连续实时测量数据量和统计

7.高线性度度和温度补偿

8.外观小巧、坚固耐用、易安装

应用

1.  环境电磁辐射检测

2.  移动通讯、广播电视塔等电磁辐射检测

3.  职业卫生、工作场所等电磁场安全检测

4.   第三方电磁环境检测机构

5.  无线电频谱管理

6.  国防电子设备的电磁安全检测

7.  航空航天设备电磁环境监测

8.  高校科研机构电磁辐射实验测试

9.  EMI电磁兼容测试

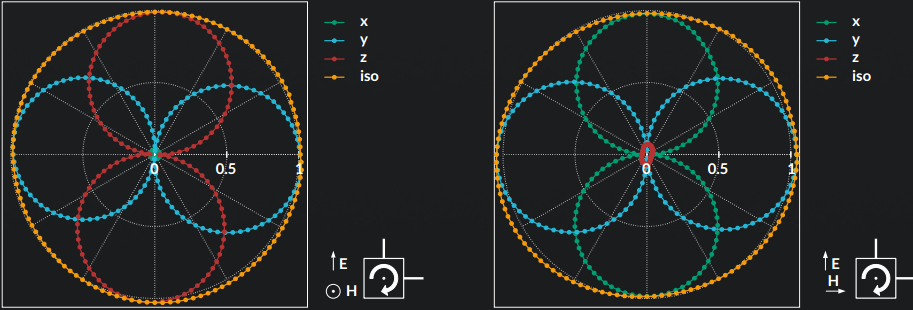

       各向同性@1GHz，归一化电场H矢量         各向同性@1GHz，归一化电场E-H平面

规格参数：

频率范围

标 准            10KHz – 6GHz

选件LO            10Hz – 6GHz

选件HI            10KHz – 8.2GHz

选件HI+LO         10Hz – 8.2GHz

模拟上升时间

低频段，低带宽    1.9ms

低频段，高带宽    770ns

高频段            330ns

最小脉冲带宽

瞬态模式          500ns

流模式            2µs

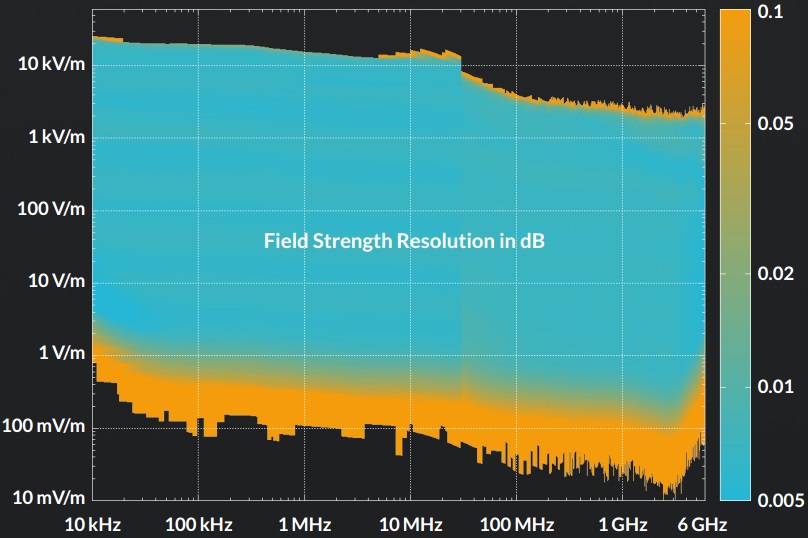

分辨率 ＜ 0.01dB

采样率

瞬态模式          2 MSample/s

流模式            500 kSample/s

场强

低频段 ＜ 1V/m – ＞10KV/m

高频段 ＜ 0.1V/m – ＞1KV/m

损坏电平 ＞ 25KV/m

动态范围（典型值）

低频带 ＞ 100Db

高频带-4G ＞ 90dB

高频带4-6G ＞ 80dB

高频带6G以上 ＞ 60dB

各向同性@1GHz ＜ 1dB

幅值精度@1GHz

10Hz-10MHz        1.3dB

10MHz-1GHz        1.5dB

1GHz-8.2GHz       1.0dB

线性误差 ＜ 0.1dB

温度稳定性            0.1dB

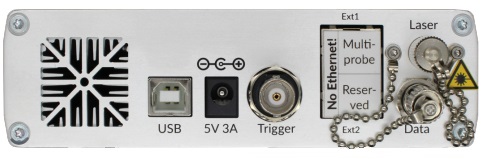

光纤连接器            ST/FC

标准光纤电缆

                      长度5m

                      扩展15m

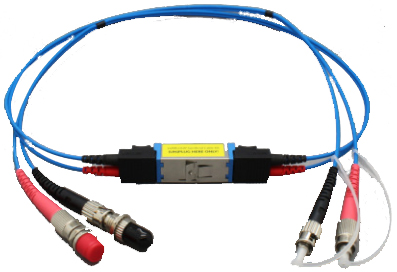

                      E2000电缆套件

光纤最大长度         1000m

光纤弯曲半径 ＞ 30mm

环境温度             10℃ - 40℃
