- 名称:RMS-0640/RMS-0660天线测量系统
- 厂商:Megiq
型号:RMS-0640/RMS-0660
描述:RMS天线测量是一个紧凑型的测试系统,唯一可以在常规环境(非屏蔽室环境)下3轴旋转测量辐射图和总辐射功率(TRP)的系统。
产品概述:
RMS-0640/RMS-0660天线测量是一个紧凑型的测试系统,唯一可以在常规环境(非屏蔽室环境)下3轴旋转测量辐射图和总辐射功率(TRP)的系统。这通常在电波暗室里面测量避免反射影响测量,RMS有一个智能天线设计来减少反射灵敏度。那样在小实验室或办公室里就可以进行辐射测量。
RMS天线测量系统频率范围600MHz至4GHz或6GHz,非常适合天线辐射方向图、天线增益、ERP、TRP、电场强度测试。
广泛的无线电产品测试证明,RMS天线测试系统在普通环境下可以得到和电波暗室下测量的结果准确性相似。如物联网设备、路由器、电话、数字产品、平板电脑、笔记本电脑、射频模块等等。
在无线设备的开发和评估过程中,RMS测试系统已被证明是一项必备的工具。耗时的测试范围和测试实验室测量所节省的费用是RMS测试系统所具有的巨大价值。
产品特点:
l 频率范围600MHz至4/6GHz
l RF恒定载波辐射模式测量
l 非屏蔽环境下测量
l 测量距离0.8到3米
l 同时测量水平和垂直极化
l 同时测量谐波辐射
l 3-axis测量(1 turn per axis)
l 最小步长2度
l 狭窄的天线波束宽度用于非暗室环境
l 狭窄的接收带宽用于非屏蔽环境

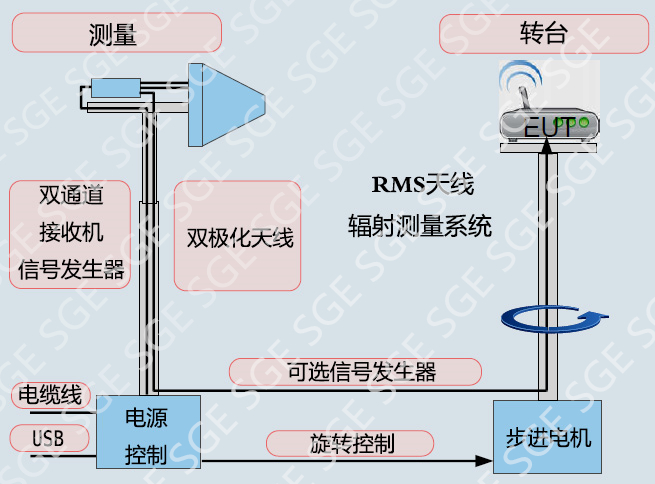

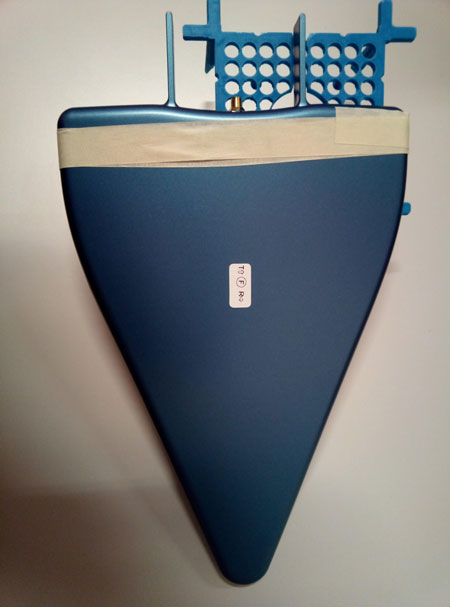

天线测量系统

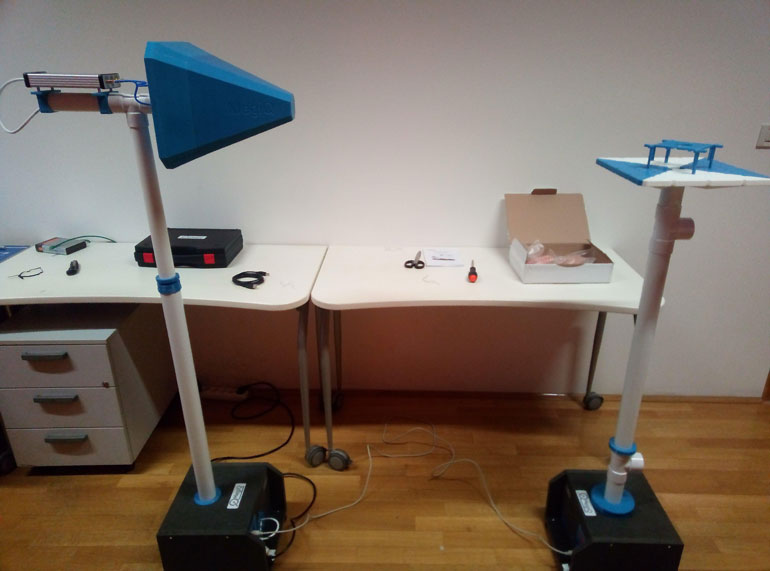

测量RMS旋转台上EUT辐射,围绕X,Y和Z轴旋转时,软件会绘制图形并计算包括总辐射功率(TRP)在内的数据。每个测量点可以包含多个频率的扫描,以便可以在一个旋转过程中测量多个辐射图
使用发生器选件,RMS还可以进行天线扫描并计算显示频率点上的天线增益。

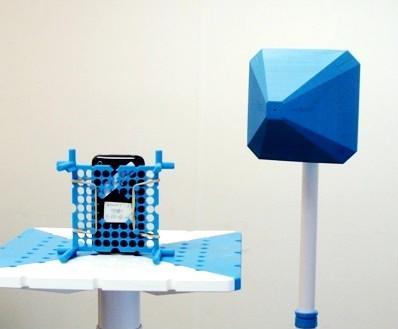

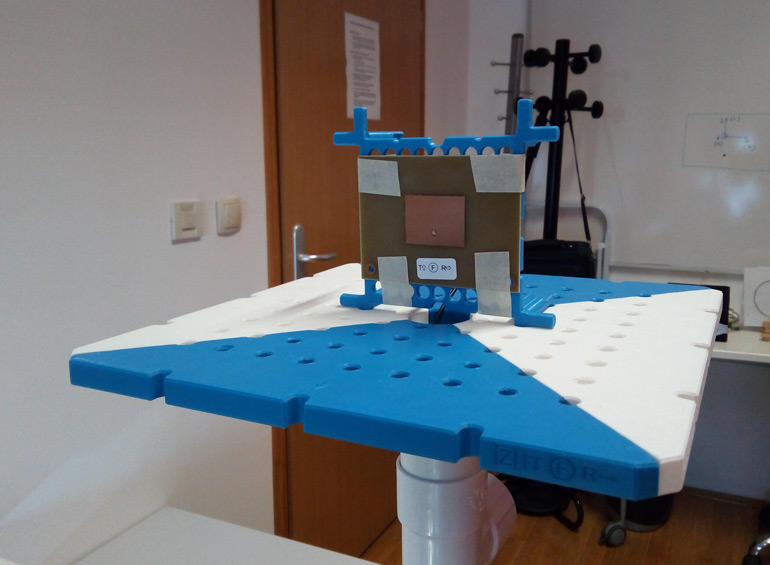

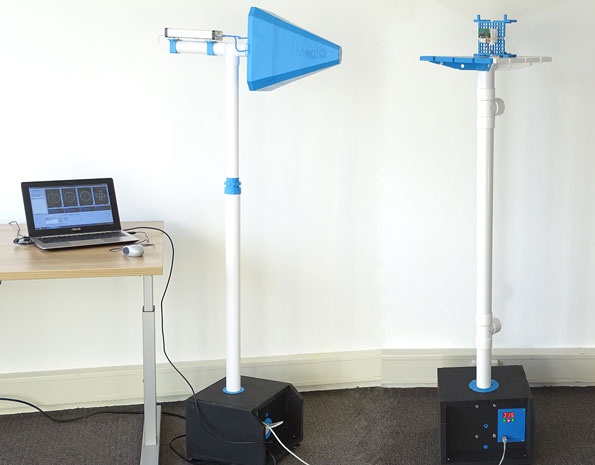

RMS附带一个小型设备的固定夹具,可以方便的将EUT固定在台面上的正交位置,系统可以很好的跟踪天线轴。
RMS系统在相对大的空间内工作非常好,4*4*3m房间内工作频率800MHz以上。对于较小的空间内,可能需要做一些吸波处理。
RMS 技术规格
频率 |
频率范围 |
600MHz – 4 / 6GHz |
频率精度 |
2ppm |
|
频率分辨率 |
5KHz |
|
测量 |
天线高度 |
100-164cm |
测量高度 |
80-300cm |
|
天线极化 |
双极化天线 |
|
接收器 |
双通道接收器 |
|
相位相干性 |
H和V极化之间的相位相干 |
|
基站接收宽度 |
20KHz |
|
最小场强 |
75-90/100 dBuV/m |
|
测量精度 |
±1dB |
|
转台 |
高度 |
70/130 cm |
平台 |
28*28 cm |
|
最大负载 |
7.5 Kg |
|
电机转速 |
30s/转 |
|
连接 |
功率 |
95-240VAC |
PC接口 |
USB2.0 |
|
信号源(选配) |
输出接口 |
SMA母 |
频率范围 |
600M-4G |
|
输出电平 |
-30dBm - +5dBm |
|
重型转台(选配) |
高度 |
110cm |
平台 |
100*50cm |
|
最大负载 |
30Kg |
|
激光笔(选配) |
激光等级 |
Class 2 / < 1mW |
PC软件 |
操作系统 |
WIN XP – 10 |
CPU |
Pentium I3 – 2 GHz |
|
推荐CPU |
Pentium I5 – 2.4 GHz |
|
物理量 |
场强 |
dBuV/m |
有效各向同性辐射功率 |
dBm |
|
天线各向同性增益 |
dBi |
|
天线效率 |
dB,% |
|
幅度统计 |
最大、最小、平均、总辐射功率、总各向同性增益 |
|
波瓣 |
波瓣中心、3dB波瓣宽度、10dB波瓣宽度、比率 |
|
图标 |
增益、频率相位、频率统计、极性旋转、线性旋转 |
