NHT3DL是微纳德为5G通信商用环境下电磁辐射测量研发的最新电磁辐射测量仪，采用最新技术及制作工艺，外观设计轻便小巧，采用高分辨率彩色触屏显示界面，大容量锂电池（使用24小时），主机重量仅650g，更加符合户外现场测量方便快捷操作。
NHT 3DL主机频率范围高达DC-40GHz，独有的1M带宽电磁场时域（示波器）和频域（频谱仪）分析功能，配合不同探头轻松应对各种复杂电磁环境，同时支持高速SD卡数据存储，可对突发瞬间或脉冲信号反复分析测量。
欧洲《2013/35/EU 指令》对电子设备产生的电磁场风险进行了严格的限定，这对电磁辐射环境安全检测提出了更高的要求，同时我们国家对新能源电动汽车产生的低频电磁场也有最新的强制测量标准。低频率的电磁波信号更复杂且更易于干扰，而NTH-3DL具备的低频段（DC~1MHz）的FFT/频谱分析功能，这将极大帮助测量人员对这个领域进行更准确、有效的分析。
产品特点
电场、磁场XYZ三轴测量 独有时域示波器测量功能
多个国际标准加权测量 温湿度同时测量
高显示可在太阳下直读 长时间数据监控采集，24小时高续航时间（背光关闭）
650g主机轻巧方便 免费Micro软件和APP手机远程控制软件
支持高速SD卡数据存储 Micro-USB接口连接PC
独特屏幕三点开机防意外开机 可选光纤连接、GPS定位、WiFi远程控制
应用范围
电力变电系统、家用电器、电力高铁、充电桩等工频电磁场监测
通信基站、雷达、导航台、卫星地球站、数字微波站等视频电磁场监测
长、中、短波广播电视设备环境电磁场检测
无线充电设备环境电磁辐射检测
工业高频感应设备、大功率功通信设备、核磁共振MRI等工科医电磁环境检测
职业卫生工作场所环境电磁辐射检测
环境电磁辐射评估（建筑环评、通信基站环评）
航天国防电子干扰对抗评估
静态地磁场研究（地震监测）
适用标准及方法：
HJ/T10.2-1996《辐射环境保护管理导则-电磁辐射监测仪器和方法》
GB8702-2014 《电磁环境控制限值》
GJB5313-2004 《电磁辐射暴露限值和测量方法》
HJ681-2013 《交流输变电工程电磁环境监测方法》
DL/T988-2005 《高压交流架空送电线路、变电站工频电场和磁场测量方法》
DL/T1187-2012 《1000kV架空输电线路电磁环境控制值》
GB/Z-T 189.3-2018 《工作场所物理因素测量 1Hz-100kHz电场和磁场》
GB/Z-T 189.1-2007 《工作场所物理因素测量 第1部分 超高频辐射》
GB/Z-T 189.2-2007 《工作场所物理因素测量 第2部分 高频电磁场》
GB/Z-T 189.3-2007 《工作场所物理因素测量 第3部分 工频电场》
GB/Z-T 189.5-2007 《工作场所物理因素测量 第5部分 微波辐射》
GB/T32577-2016《轨道交通有人环境中电子和电气设备产生的磁场强度测量方法》
TB/T 3551-2014《动车组内低频磁场限值与测量方法》
GB/T37130-2018 《车辆电磁场相对于人体暴露的测量方法》
GB/Txxxxxxx《电动汽车无线充电电磁暴露限值与测试方法》
DB44/T 1472-2014《电动汽车电磁污染限值与测量方法》
主机技术规格
|
频 率 |
频率范围 |
选频频谱模式：1Hz - 1MHz 宽频模式：100kHz – 40GHz |
|
操作界面 |
显 示 屏 |
4.3寸显示屏（TFT，272 x 480 像素，262k 彩色） |
|
背 光 |
LED背光（自动或手动强度调节，在阳光下可读） |
|
|
操 作 |
电阻触摸屏和键盘 |
|
|
测量功能 |
测量单位 |
V/m, kV/m, A/m, W/m², mW/cm², uW/cm², uT, mT, Gauss, %（与探头有关） |
|
显示读数 |
0.001-999（取决于探头和测量单位） |
|
|
刷 新 率 |
250ms（每秒4次） |
|
|
测量类型 |
R.M.S.、Peak（3D或X、Y、Z单轴测量） |
|
|
时间平均 |
可选择1s – 24h 的R.M.S.均方根 |
|
|
空间平均 |
单个采集点数据平均值 |
|
|
内置加权值 |
ICNIRP 1998、ICNIRP 2010、2013/35/EU、其他国际标准等 |
|
|
最大保持 |
R.M.S.实时值和最大加权值 |
|
|
组合模式 |

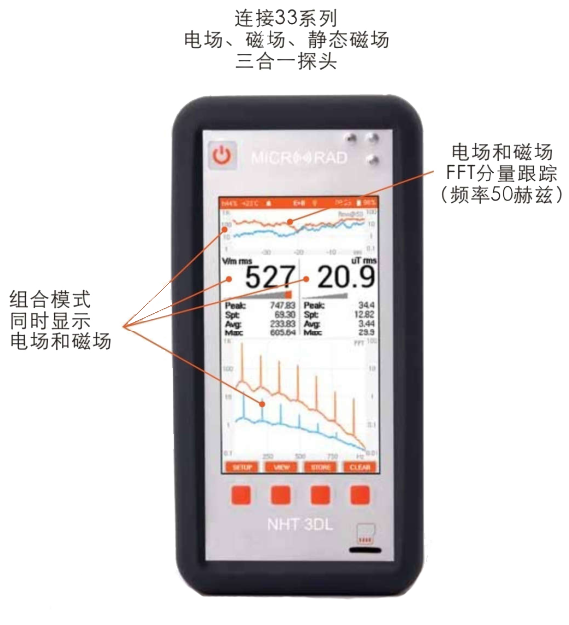

电场和磁场同时显示 (33 系列) |
|
|
时间测量 |
最小（500ns）和最大脉冲宽度测量和占空比计算 |
|
|
图形功能 |
数据存储 |
测量结果时间图，可选择：RMS值、peak值、时间平均值、加权指标值、FFT模式某个频点的分量值。 时间窗口长度为1-60分钟。 |
|
选频模式 |

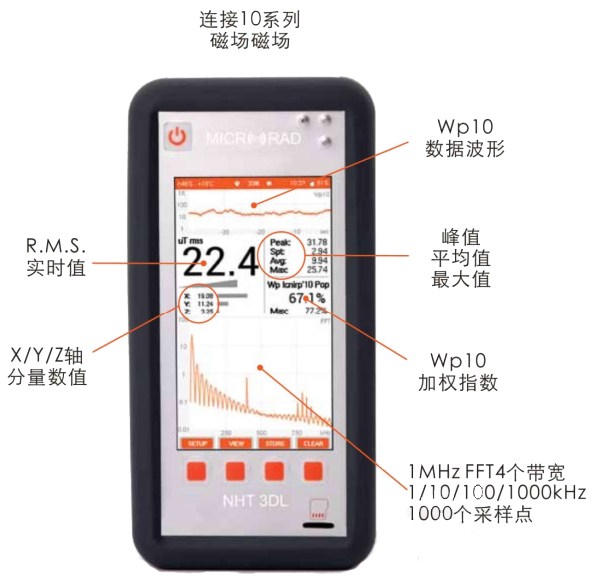

FFT选频模式,频宽 (1 / 10 / 100 / 1000 kHz)，1000个点 |
|
|
示 波 器 |
高分辨率的时域图 |
|
|
标 记 |
标记显示测量值 |
|
|
触 发 器 |
在示波器模式下，当R.M.S.、Peak、加权指数值超过阈值条件时促发 |
|
|
数据采集 |
单点/连续采集 |
连续采集间隔时间可0.25-60S自定义 |
|
高精度采集 |
高精度采集存储，拷贝到电脑分析数据 |
|
|
计 时 器 |
可自定义采集数据开始时间和采集数据时长 |
|
|
数据备注 |
可对每个采集数据进行文本注释 |
|
|
存 储 |
可插16G Micro SD卡，采集模式下可存储超过200万个数据，或在高分辨率采集模式下存储超过200s的数据(AD转换原始数据) |
|
|
接 口 |
数据接口 |
Micro USB接口连接电脑 |
|
电源接口 |
DC5.5 |
|
|
探头接口 |
即插即用，自动检测，LEMO 连接器 |
|
|
常规参数 |
电 源 |
可充电锂电池 |
|
操作时间 |
>24 h（背光关闭及外部配件关闭） |
|
|
充电时间 |
3 h |
|
|
电量显示 |
百分比显示 |
|
|
内置传感器 |
内置湿度（精度±2%）和温度（精度±0.2°C）传感器 |
|
|
工作温度 |
-10 °C - +50 °C |
|
|
存储温度 |
-20 °C - +70°C |
|
|
湿 度 |
5% - 95% 非冷凝 |
|
|
尺 寸 |
170 x 85 x 31 mm （单主机）（高x长x 宽） |
|
|
重 量 |
650 g（包含内置电池，不包含探头） |
|
|
配 置 |
标准配件 |
电源适配器、有机硅保护套、USB数据线、软件、用户操作手册、重型厢 |
|
选 配 件 |
内置GPS模块，内置Wifi 模块，光纤模块，充电宝，木质三脚架 ISO 9001-2015、IEEE 1309-2013/ISO 17025认证证书 |

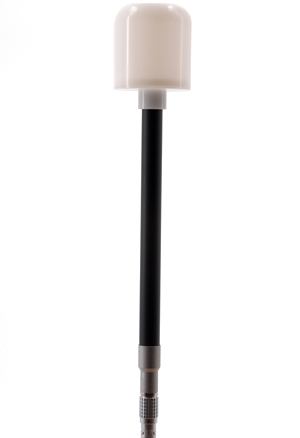

可选电场探头
|
探头型号 |
PROBE 01E |
PROBE 02E |
PROBE 03E |
PROBE 04E |
PROBE 06E |
PROBE 11E |
|
频率范围 |
100KHz - 6.5GHz |
400KHz - 40MHz |
100KHz - 18GHz |
3MHz - 40GHz |
100KHz - 6.5GHz |
5Hz - 400KHz |
|
测量范围 |
0.2V/m-350V/m |
2V/m-800V/m |
0.8V/m-340V/m |
0.5V/m-350V/m |
0.35V/m-650V/m |
20V/m-20KV/m |
|
方向性 |
X / Y / Z 三轴各向同性 |
|||||
可选磁场探头
|
探头型号 |
PROBE 10B |
PROBE 20B |
PROBE 30B |
PROBE 02H |
PROBE 20H |
PROBE 30H |
|
频率范围 |
5Hz - 400KHz |
5Hz - 20KHz |
5Hz - 400KHz |
300KHz - 30MHz |
DC - 1KHz |
DC - 1KHz |
|
测量范围 |
100nT-1mT |
300nT-16mT |
300nT-16mT |
20nT-20μT |
1mT-15T |
0.2mT-600mT |
|
方向性 |
X / Y / Z 三轴各向同性 |
|||||
低频三合一探头
|
探头型号 |
PROBE 33N |
||
|
频率范围 |
DC-20KHz |
||
|
探头类型 |
电场（E） |
磁场（H） |
静态磁场（DC-H） |
|
测量范围 |
20V/m – 20KV/m |
300nT-16mT |
5μT-5mT |
|
方向性 |
各向同性 |
各向同性 |
各向同性 |
